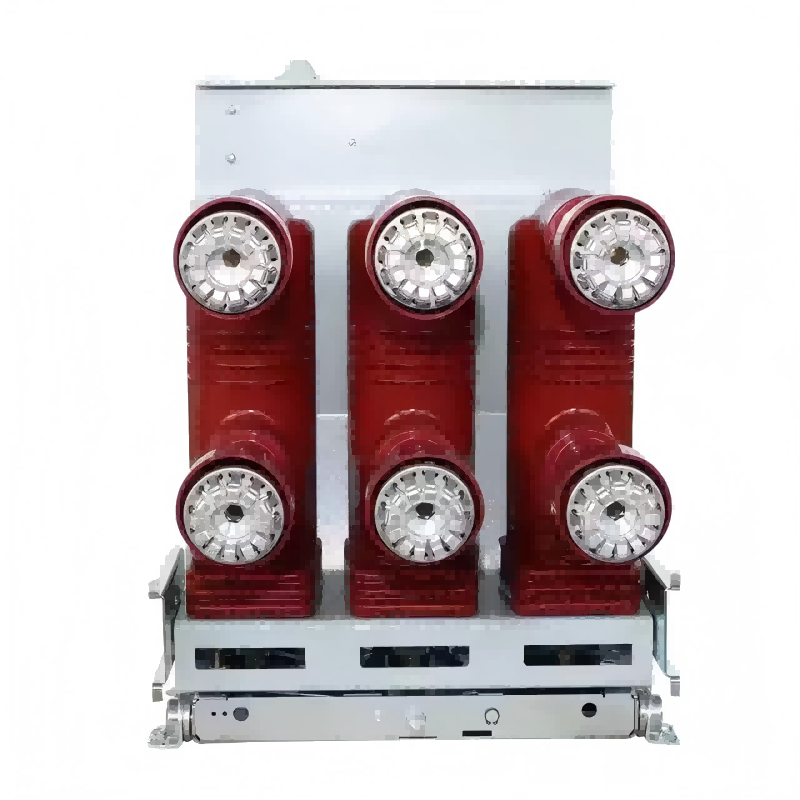

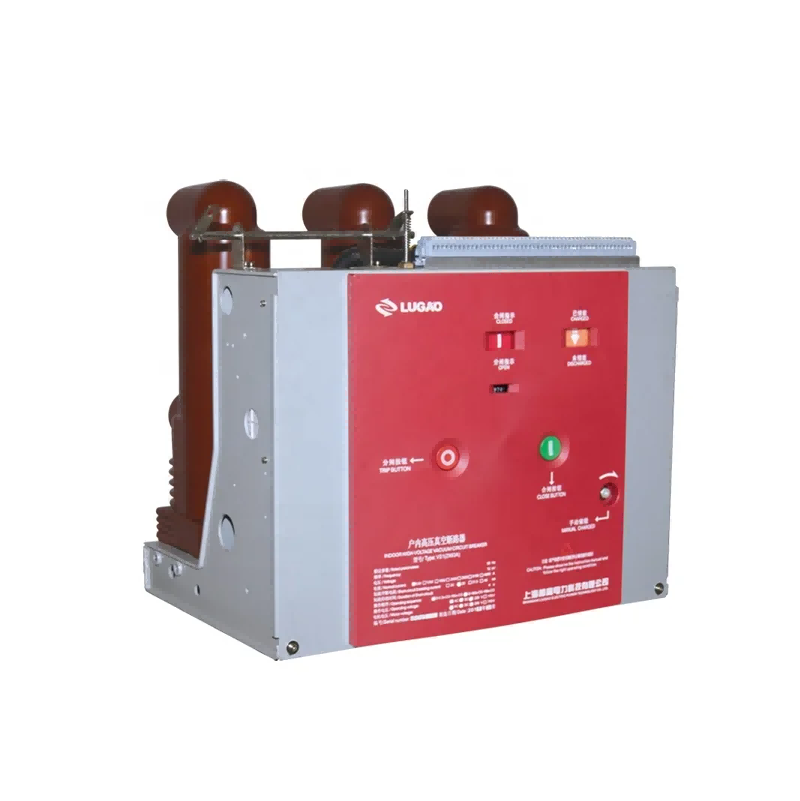

VS1 固定式 24KV/36KV 屋内真空遮断器

VS1 固定タイプ 24KV/36KV 屋内真空サーキット ブレーカーは、三相 AC、50Hz、12kV 定格の屋内開閉装置です。これらは、工業および鉱山企業、発電所、変電所、電気施設の制御と保護を目的として設計されており、頻繁な運用に適しています。操作機構は遮断器本体と一体化されており、固定設置または専用の推進機構を備えたトロリータイプのユニットが可能です。主回路に密閉一体極を採用し、コンパクトで信頼性の高いメンテナンスフリーのサーキットブレーカです。 KYN28A-12(GZS)シリーズなどのセンターマウントトロリ形開閉装置と互換性があります。固定バージョンは、XGN シリーズ固定スイッチギヤでも使用できます。

動作環境

• 周囲温度: 40°C 以下、-10°C 以上 (-30°C での保管および輸送は可能)。

• 標高: 1000m 以下 (標高が高くなると、定格断熱レベルもそれに応じて高くなります)。

・相対湿度：日平均値95％以下、飽和蒸気圧日平均値2.2kPa以下、月平均値1.8kPa以下。

• 震度: マグニチュード 8 以下。

• 火災、爆発、重度の汚染、化学腐食、または激しい振動のない場所。

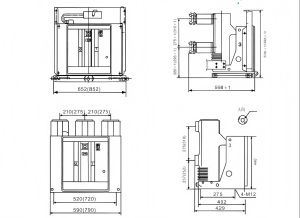

仕様

工場撮影
