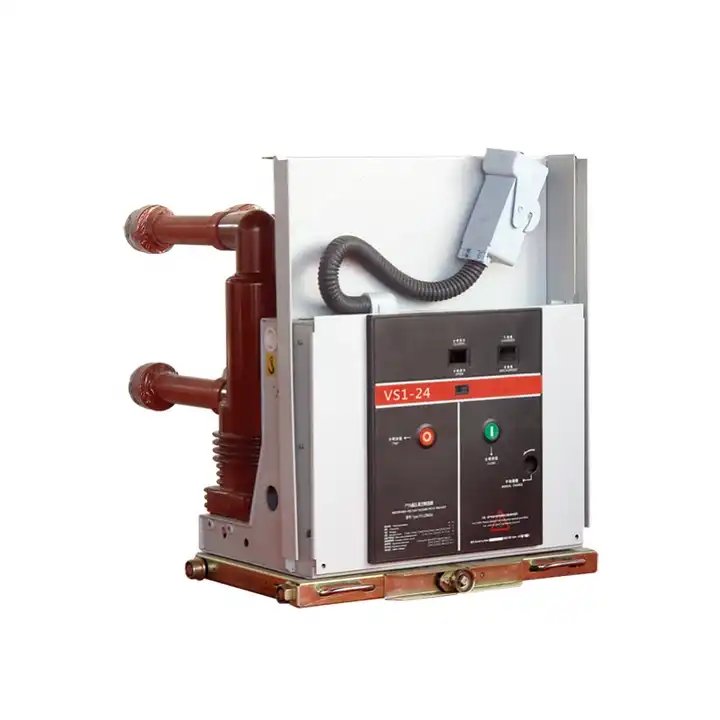

630A屋内HV真空回路ブレーカー

Lugaoは、誇らしげに専用の屋内真空回路ブレーカーメーカーとして立っており、埋め込まれたポールを備えた630A屋内HV真空回路ブレーカーを提供しています。これらの回路ブレーカーは、3相50Hz屋内電力配電システムで使用するために意図的に設計されており、24 kVの電圧に対して特異的に定格されています。それらの主な機能は、産業および鉱業企業、発電所、変電所など、さまざまな環境で電気機器を保護および制御することです。 VS1-24回路ブレーカーは、障害や異常な状態の場合に回路を迅速に中断することにより、電気システムの安全性と信頼性を確保する上で極めて重要な役割を果たします。屋内真空回路ブレーカーの標準を再定義する最先端のソリューションについては、Lugaoを選択してください。

お問い合わせを送信

製品説明

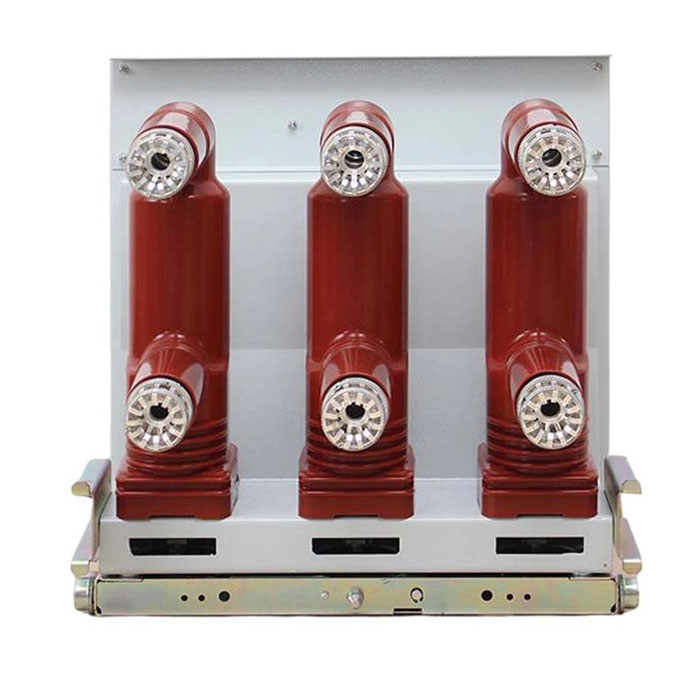

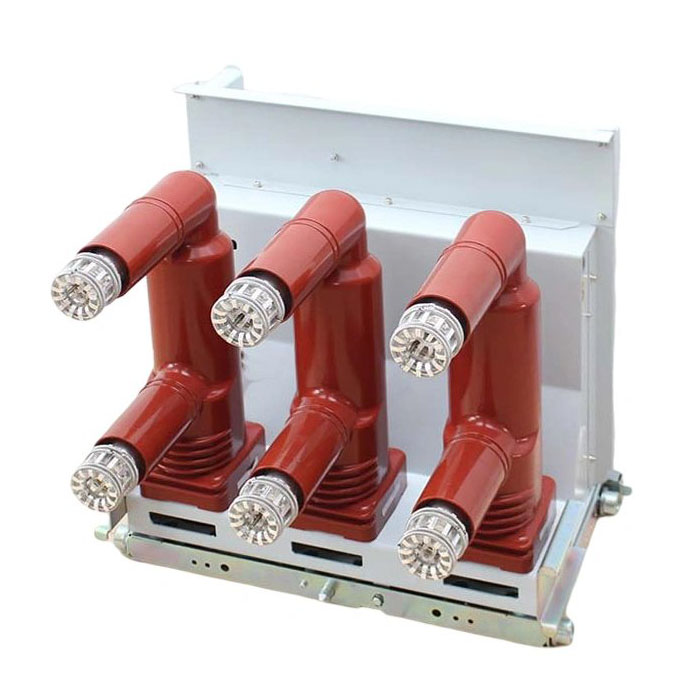

Lugaoは、630Aの屋内HV真空回路ブレーカーサプライヤーです。埋め込まれた極を備えた屋内真空回路ブレーカーのVS1-24シリーズは、メインの導電性回路に埋め込まれたポール設計を利用します。この革新的な設計により、断熱性、機械的信頼性、および壊れた性能が大幅に向上し、メンテナンスのない操作と拡張機械的および電気的寿命につながります。真空回路ブレーカーは、国内およびIECの両方の基準に準拠しており、M-E2-C2のパフォーマンス評価を達成しています。

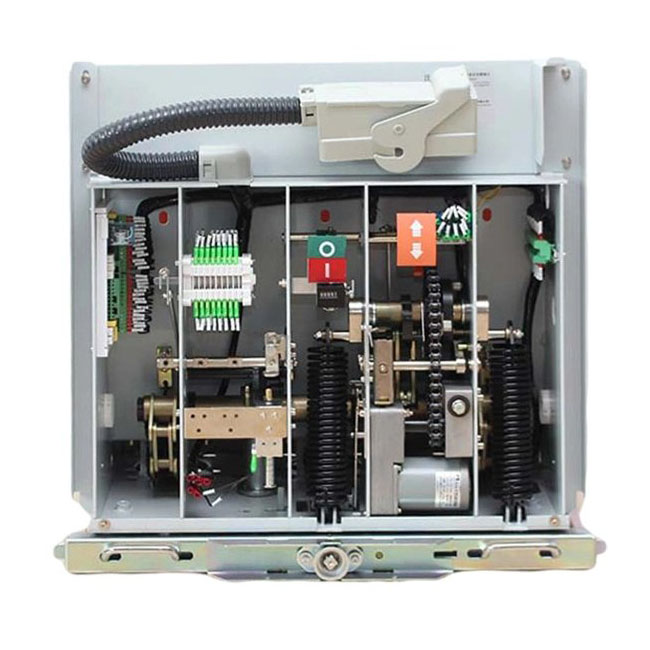

Kyn28-24（GZS1）などのスイッチギアとの互換性のために設計されたこの製品は、固定設置に適しています。真空回路ブレーカーは、動きと静的接点が動作メカニズムを介して開くと、それらの間にアークが形成されるという原則に基づいて動作します。接触面の高温揮発は磁場を生成し、接触面の接線方向に沿って弧を急速に推進します。金属蒸気は金属シリンダー（シールド）に凝縮されており、アークはゼロを横切ると自然に消火し、媒体の強度が迅速に回復できるようにします。

信頼できるパフォーマンスに加えて、VS1-24シリーズは、産業、鉱業、鉱業、発電所、および変電所の屋内アプリケーションに最適です。埋め込まれたポール設計により、断熱性の信頼性と効率的な遮断機能が改善されます。スイッチギアに埋め込まれたこの屋内真空回路ブレーカーは、さまざまな高電圧環境での電気機器の保護と制御のための堅牢なソリューションを提供します。

630A屋内HV真空回路ブレーカー動作環境

1。周囲の気温：上限+40度、下限-40度。

2。高度：≤2000m（高度が増加すると、定格断熱レベルがそれに応じて上昇します）。

3。風圧：700pa以下（34m/sの風速に相当）。

4。地震の強度：8度以下。

5。汚染レベル：ⅳレベル;

6.最大1日の温度差：25度以下。

7。相対湿度：1日の平均は95％以下であり、月平均は90％以下です。

8。炎症性、爆発の危険、化学腐食、重度の振動のない場所。

630A屋内HV真空回路ブレーカー仕様

番号	パラメーター		ユニット	価値
1	定格電圧		KV	24
2	定格断熱レベル	定格の短時間の電力周波数に耐える電圧（1分）	KV	65、79
		（間期、相対地面、骨折）
		定格の稲妻衝動は電圧に耐えます	KV	125、145
		（フェーズ、フェーズ、ポート）
3	定格頻度		Hz	50
4	定格電流		A	630、1250、1600、
				2000、2500、3150
5	定格の短絡破壊電流		kA	20 、25、31.5
6	定格の短時間4S耐電力			20 、25、31.5
7	定格の短絡メイキング電流			50、 63、80
8	定格ピーク耐電流			50、 63、80
9	公称操作シーケンス			O-0.3S-CO-180S-CO
10	評価された短絡壊れた電流断裂時間		時間	20
11	定格ケーブル充電電流		A	31.5
12	評価された単一コンデンサバンクの破壊電流		A	630
13	と評価された背中合わせのコンデンサ銀行が流れています		A	400
14	機械的な生活		時間	10000
15	移動した静的接点と静的な接点により、摩耗の蓄積された厚さが可能になります		mm	3
