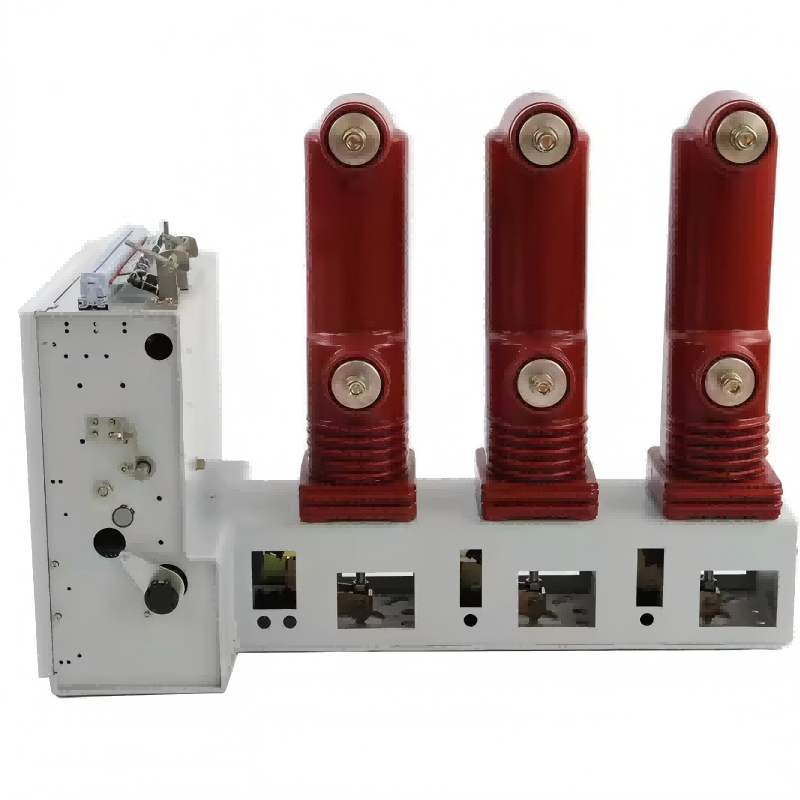

40.5KV 自動閉鎖真空遮断器 40.5KV

LiuGao は、三相 AC 50Hz で動作する定格電圧 40.5kV の屋内高電圧電気装置である 40.5KV 自動閉真空遮断器 40.5KV を特長とする屋内真空遮断器の大手メーカーとしての地位を誇っています。このブレーカーは産業および鉱山企業、変電所、送電および配電システム向けに調整されており、信頼性の高い制御および保護スイッチングを提供します。頻繁な作業が不可欠な冶金および電気アーク製鋼の用途に優れた適性を備えていることが、この製品の特徴です。 GB 1984-89「AC 高電圧サーキットブレーカー」規格に準拠した LiuGao は、屋内真空サーキットブレーカーの信頼性とパフォーマンスを再定義する最先端のソリューションを体験することをお勧めします。

お問い合わせを送信

製品説明

LiuGao は屋内真空遮断器の専門メーカーです。ZN23-40.5 真空遮断器は、定格電圧 40.5kV 向けに設計された屋内高圧配電装置で、三相 AC 50Hz で動作します。これらは、JYN1-35 および GBC-35 スイッチギアとシームレスに統合できます。これらの回路ブレーカーは、発電所や変電所などの施設内の送配電システムの制御および保護に適しています。特に、冶金産業やアーク鋼産業など、頻繁に稼働する用途に優れています。

ZN23-40.5真空サーキットブレーカは、手押し車タイプの設計で、メンテナンスが容易な考え抜かれた構造を誇ります。電磁操作機構CD10-Ⅱまたはスプリング操作機構CT19-BNを搭載しています。これらのブレーカーは、GBC-40.5、JYN1-40.5、その他の高キャビネットなどの高電圧開閉装置に設置するために特別に設計されています。

40.5KV 自動閉真空遮断器 40.5KV 動作環境

1. 周囲温度の上限は +40 ℃以下、下限は -10 ℃以上です (-30 ℃での保管および輸送は許可されます)。

2. 標高 1000m を超えない地域では、製品を 7.2kV システムで使用する場合、適用標高は最大 3000m まで増加できます。

3. 相対湿度: 日平均は 95% 以下、月平均は 90% 以下です。

4. 飽和蒸気圧：日平均値が2.2×103MPa以下、月平均値が1.8×103MPa以下で、多湿期に急激に温度が下がると結露が生じる場合があります。

5. 設置場所には頻繁に激しい振動が発生しないようにしてください。

6. 周囲の空気が腐食性または可燃性のガスおよび水蒸気によって著しく汚染されていてはなりません。

7. 設置場所は乾燥した清潔な状態に保ってください。

8. 震度は8度を超えないこと。

40.5KV 自動閉鎖真空遮断器 40.5KV 仕様

いいえ。	アイテム	ユニット	データ
1	定格電圧	Kv	40.5
2	定格絶縁(電源周波耐電圧1min)	Kv	95
3	定格絶縁（定格雷インパルス耐電圧）	A	185
4	定格周波数	Hz	50
5	定格電流	A	630 / 1250 / 1600 / 2000 / 2500
6	定格短絡遮断電流	の	25 / 31.5
7	定格ピーク耐電流	の	63 / 80
8.a	定格短絡電流	の	63 / 80
8.b	定格短絡電流遮断時間	t	20
9	休憩時間	MS	≤80
10	定格熱安定時間	s	4
11	定格動作順序	/	O-0.3s-CO-180s-CO
12	定格動作電圧	V	AC110 / AC220 / DC110 / DC220
13	開閉コイルの定格使用電流	/	1.05(110V) / 0.96(220V)
14	位相中心距離	んん	300±1.5 / 380±1.5 / 440±1.5
15	コンタクトの許容摩耗厚さ	んん	≤3
16	各相主回路抵抗	mΩ	80
17	機械的寿命	F	10000

いいえ。	アイテム	ユニット	データ
1	接触距離	んん	20±2
2	オーバートラベル	んん	4±1
3	平均閉速度	MS	0.6±0.2
4	平均開口速度	MS	1.6±0.3
5	閉店時間	MS	50～85
6	開始時間	MS	40～85
7	閉接点バウンス時間	MS	≤3
8	異なる段階で開閉する 3 段階の開閉	MS	≤2
9	バッファストローク	んん	17
