高圧SF6完全絶縁密閉電気リング本体ユニット小型開閉装置

この中圧 SF6 完全絶縁密閉電気リング メイン ユニット コンパクト スイッチギヤは Lugao の主力製品です。完全に密閉されたメンテナンス不要の設計を特徴としており、世界中の 12kV、24kV、および 36kV 電力網に配電を提供できます。このリング本体はCE、ISO、IECなどの国際認証にも準拠しています。プロの電気開閉装置サプライヤーとして、Lugao の SF6 絶縁開閉装置は、すべての高電圧コンポーネントを外部環境から完全に隔離します。金属で囲まれた構造により、地下変電所から沿岸施設に至るまで、最も要求の厳しい条件下でも安全な動作が保証されます。

主な技術パラメータ

代表的なスキーム図：

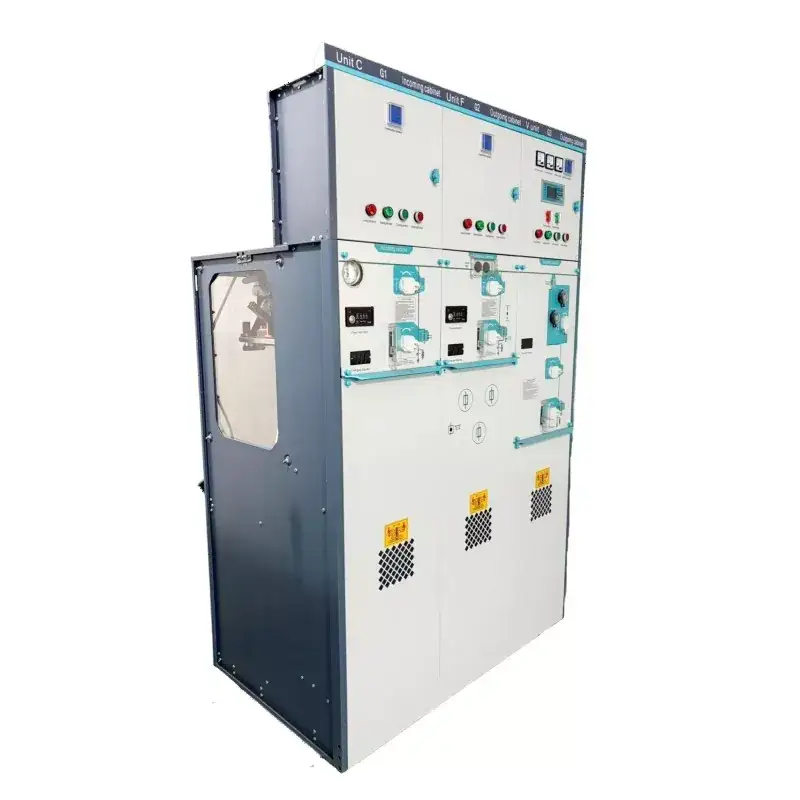

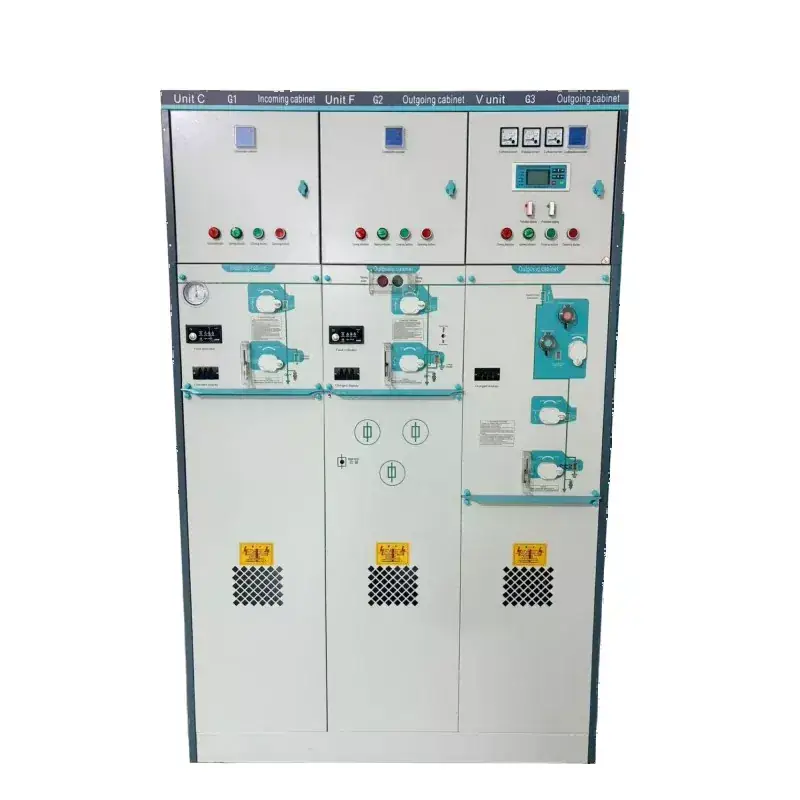

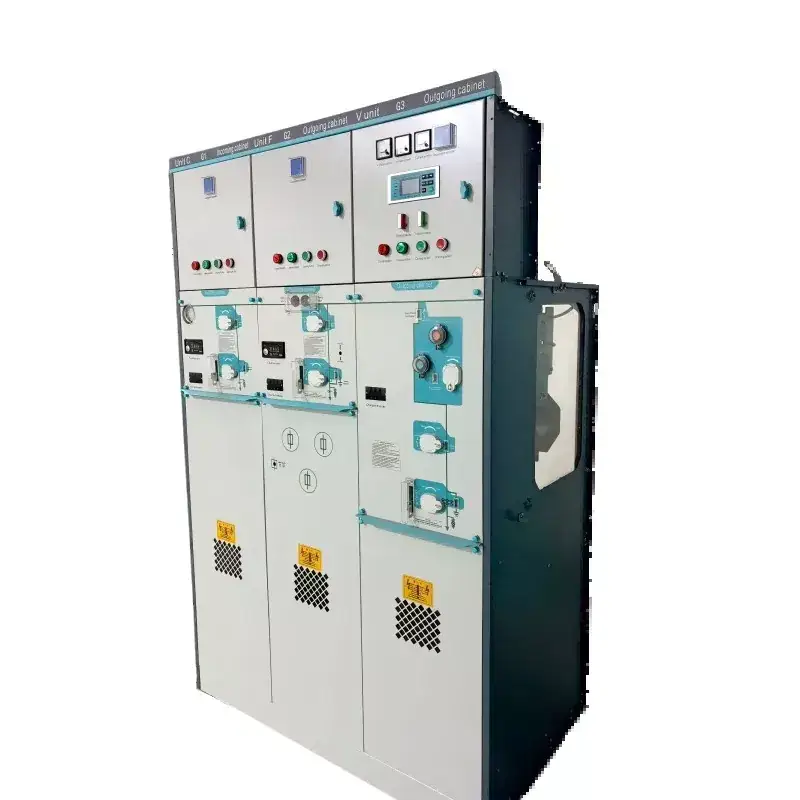

製品詳細:

このリング本体の特徴は何ですか？

1. 真の完全断熱設計

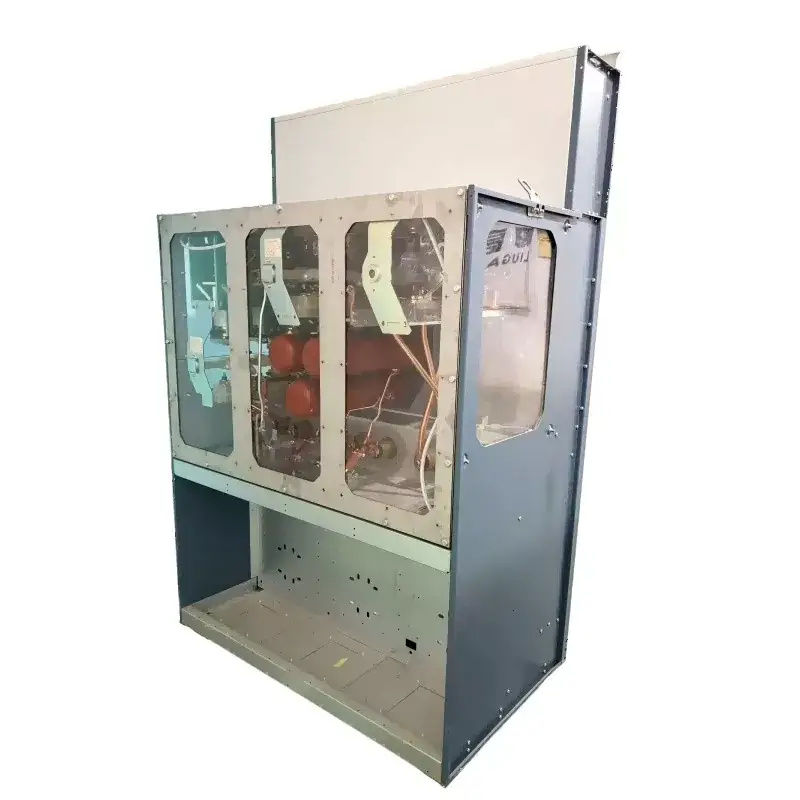

従来の空気絶縁開閉装置とは異なり、Lugao の中電圧 SF6 完全絶縁密閉電気リング メイン ユニット コンパクト開閉装置は、完全密閉ステンレス鋼タンク内でレーザー溶接技術を使用して製造されています。負荷スイッチ、真空サーキットブレーカー、接地スイッチ、メインバスバーなどのすべての活電コンポーネントは、SF6 ガスで完全に密閉されています。このガス絶縁開閉装置は、湿気、結露、粉塵、空気中の汚染物質などの過酷な環境に対して完全な耐性を備え、高い保護定格を誇ります。

2. コンパクト設計、小型で絶妙なサイズ: このコンパクトな開閉装置は床面積を大幅に削減します。モジュラー設計により、設置面積を小さくしながらさまざまな構成オプションが可能となり、地下配電ネットワーク、コンパクトな変電所、スペースに制約のある産業施設に適しています。

3. メンテナンスフリーの動作: この完全に密閉された開閉装置により、高電圧コンポーネントの定期的なメンテナンスが不要になります。したがって、このSF6絶縁開閉装置は設計寿命の30年間はガスの補充が不要です。

利用可能な構成

この中電圧 SF6 完全絶縁密閉型電気リング メイン ユニットのコンパクトなスイッチギヤは、さまざまなアプリケーション要件に対応するさまざまな機能モジュールに対応し、特定の顧客のニーズに基づいた柔軟な構成を可能にします。

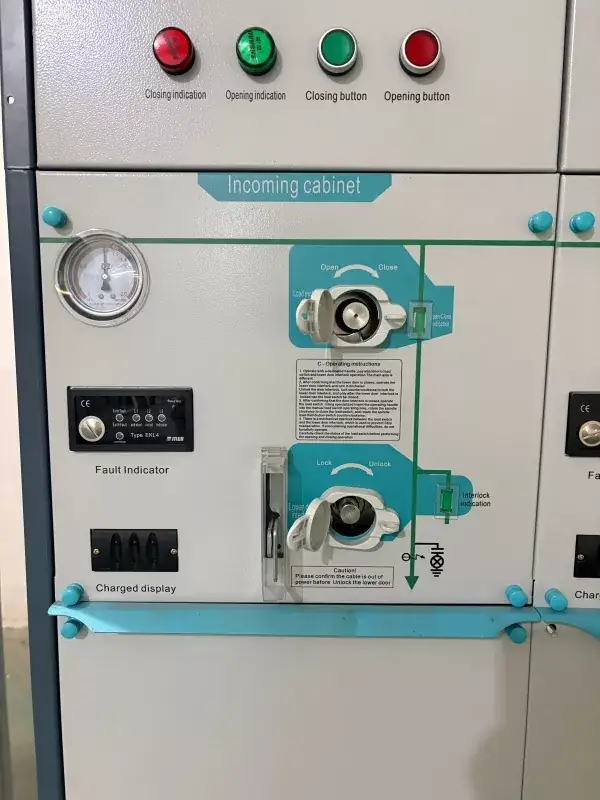

1. Cモジュール – ロードスイッチユニット

   3 ポジションのロード スイッチ (メーク、ブレーク、アース) を備えています。

   変圧器保護とケーブル切り替え操作用に設計

   統合された観察窓からブレーク位置を確認できます

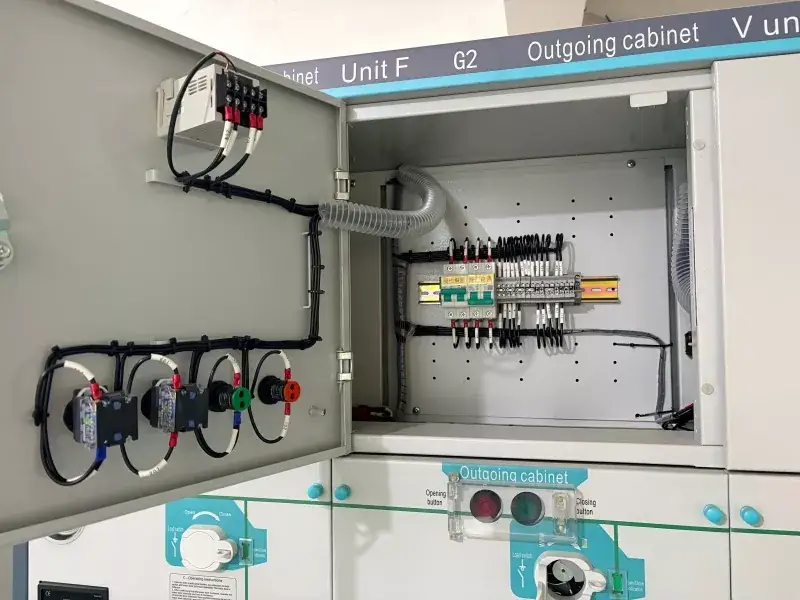

2. F モジュール – LBS-ヒューズ組み合わせユニット

   ヒューズベースの保護機能を備えたロードスイッチを統合

   トリガーピン機構により三相トリップ機能を提供

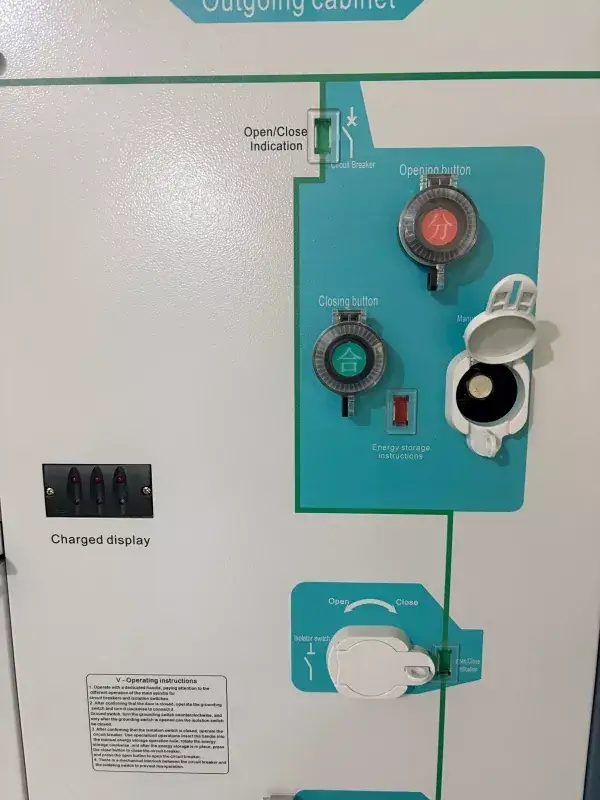

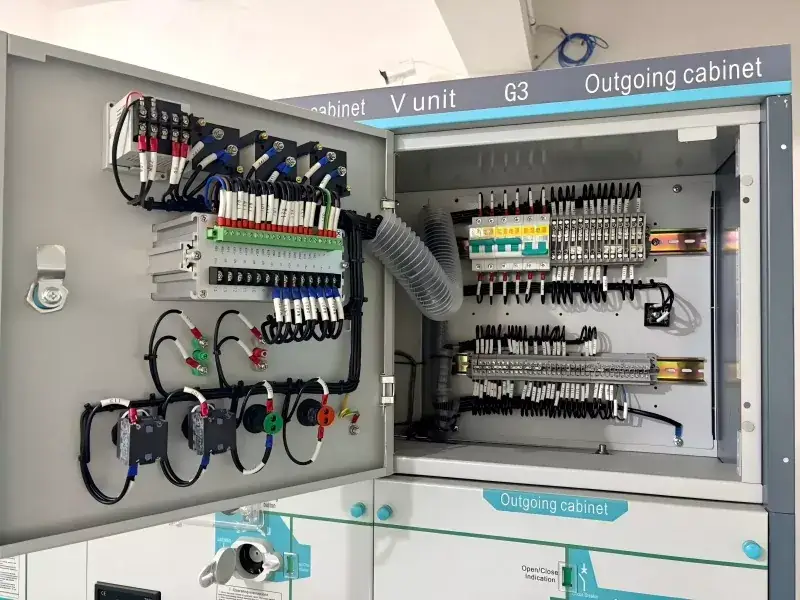

3. V モジュール – 真空遮断器ユニット

   ケーブルやトランスの保護に真空サーキットブレーカーを採用

   頻繁なスイッチング動作が必要な用途に最適

   オプションの統合保護リレーをサポート

4. D モジュール – 直接ケーブル接続

   スイッチング装置を使用せずに簡単なケーブル接続を提供します。

   非スイッチフィーダまたはバスバーライザー用途向け

5. M モジュール – 計量ユニット

   測定用の変流器と変流器を装備

計測器を取り付けるためのテスト端子とインターフェースが含まれています

よくある質問 (FAQ)

質問1：リング本体とは何ですか？

回答 1: この高圧 SF6 完全絶縁密閉電気リング本体コンパクト開閉装置は、12kV、24kV、および 36kV の配電に適したコンパクトなガス絶縁開閉装置です。リング本体にはSF6ガスを封入した完全密閉ステンレスタンクを採用し、ロードスイッチや真空ブレーカーなどの高電圧部品をすべて絶縁します。

質問2:このリング本体はどのような構成が可能ですか?

回答 2: このコンパクトな開閉装置はモジュール式構成を提供します。

モジュール C: ケーブルおよび変圧器スイッチング用のロード スイッチ ユニット

モジュール F: 変圧器保護のための負荷スイッチとヒューズの組み合わせ

モジュール V: 頻繁な動作用の真空サーキットブレーカー

モジュール D: 非スイッチングフィーダの直接ケーブル接続

モジュール M: 変圧器と変流器を備えた計量ユニット

質問3:このリング本体は将来拡張できますか？

回答 3: はい。追加のリングメインユニットモジュールは、ガス絶縁バスバーコネクタを使用して接続できます。

質問 4:どのような安全機能が含まれていますか?

回答 4: 機械的インターロック、内部アーク分類、圧力解放、接地スイッチ。

質問5:納期はどれくらいですか?

回答 5: 標準構成は在庫があります。カスタマイズモデルは約20日かかります。お急ぎの場合はご相談ください。
