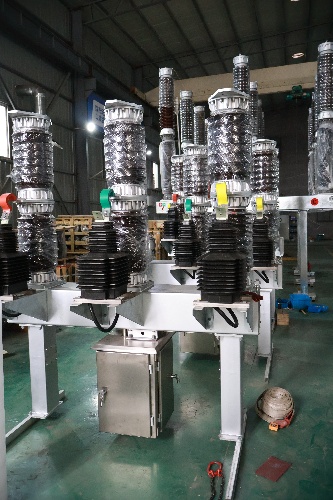

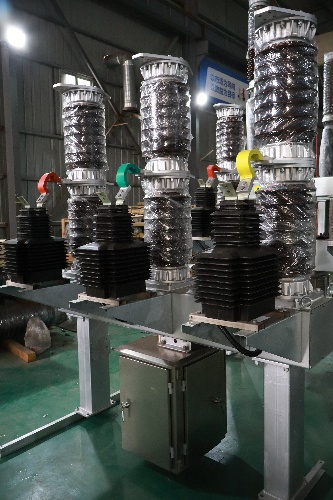

3位の高電圧35kV 40.5kV真空回路ブレーカー付き変圧器

Lugaoの独立して開発および生産された3相35kV 40.5kV真空回路ブレーカーを備えた変圧器は、都市間の配電ネットワークに適しており、電源グリッドの安全な動作を確保し、短絡保護を提供します。シーリングパフォーマンスが良好で、インストールとメンテナンスが簡単です。国内外の顧客から賞賛されています。

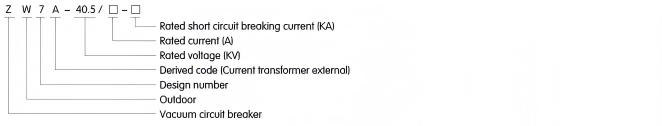

モデル:ZW7-40.5

お問い合わせを送信

製品説明

製品の紹介

ZW7-40.5シリーズの屋外高電圧真空回路ブレーカーは、50 Hzと定格電圧40.5 kVで動作する3相パワーシステムで使用するように設計されています。それらは、負荷電流、過負荷電流、および短絡電流を切断および接続するために使用されます。

仕様

いいえ。	説明			ユニット	データ
1	定格電圧			KV	40.5
2	定格断熱レベル	1分の電力頻度に耐える電圧	ドライテスト	KV	95
		1分の電力頻度に耐える電圧	ウェットテスト		80
		稲妻衝動に耐える電圧に耐える（ピーク）			185
3	定格電流			A	1250；1600；2500
4	定格の短絡破壊電流			KA	20 ；25；31.5
5	定格操作シーケンス				O-0.3S-CO-180S-CO
6	定格の短絡破壊電流サイクル			試合	12
7	定格の短絡閉鎖電流（ピーク値）			KA	50; 63; 80
8	定格ピーク耐電流			KA	50; 63; 80
9	定格の短絡耐電流			KA	20; 25; 31.5
10	定格の短絡期間			S	4
11	開口距離に連絡します			mm	22±2
12	開口距離に連絡します			mm	4±1
13	平均旅行速度			MS	1.5±0.2
14	平均閉鎖速度			MS	0.7±0.2
15	閉鎖時間に連絡してください			MS	≤2
16	3相メインブレーカー（Sub）スイッチング同期の時差			MS	≤2
17	閉鎖時間			MS	≤150
18	旅行時間			MS	≤60
19	機械式寿命			試合	10000
20	定格動作電圧 - 補助回路の電圧			V	DC110 / 220 AC110 / 220
21	各位相回路のDC抵抗（トランスを除く）			赤ちゃん	≤100
22	重さ			KG	800
