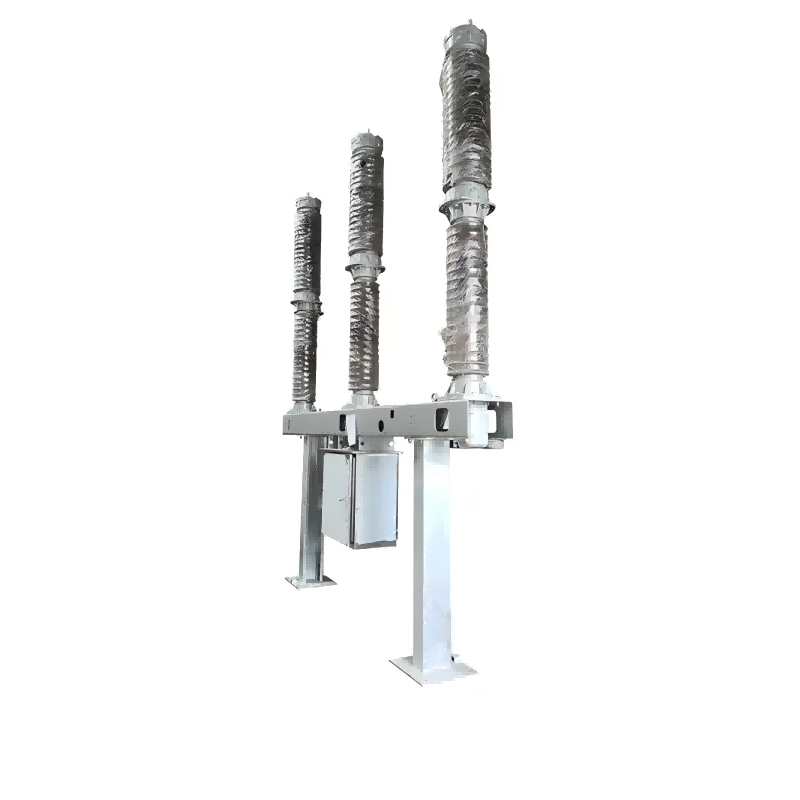

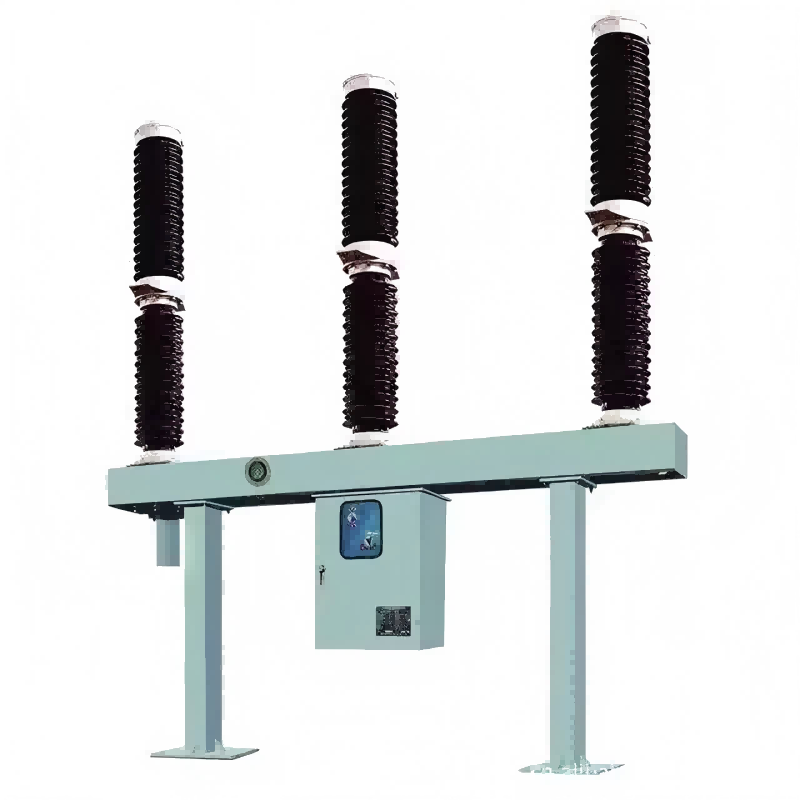

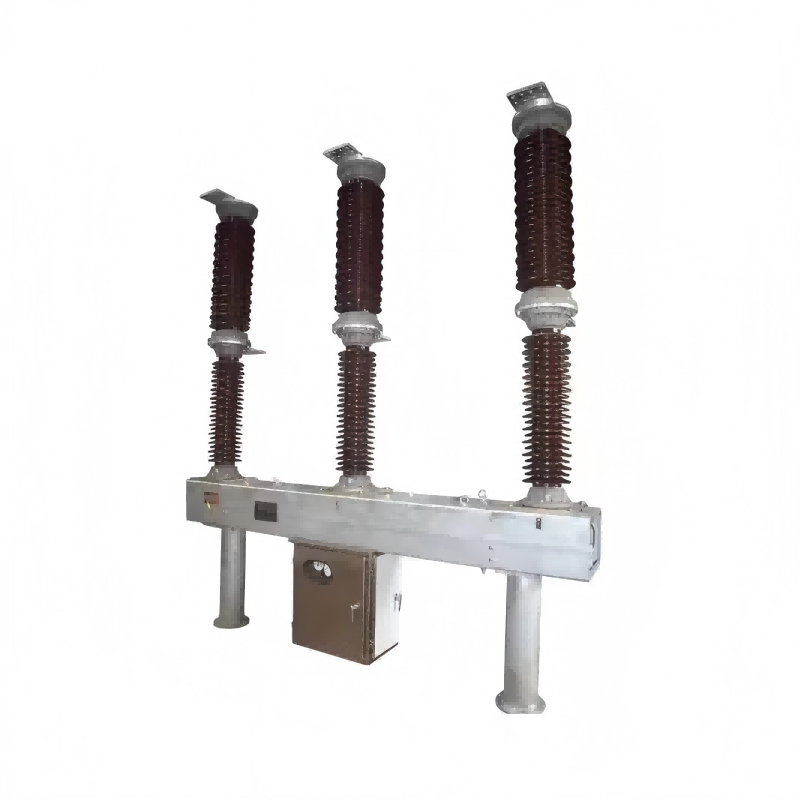

高電圧3ポール220kV 330kV SF6ガス回路ブレーカー

Lugao Power Co.、Ltd。高電圧SF6ガス回路ブレーカーの生産に特化した特殊なワークショップがあります。その設計技術は業界をリードするものです。 LWシリーズSF6サーキットブレーカーは、硫黄ヘキサフルオリドガスを絶縁およびアークイベーシング媒体の両方として使用して、単一圧力アーク消滅チャンバーと自己系列アーク消滅技術を利用しています。別のアーク消滅チャンバーは、開口部プロセス中に気流を生成し、アークを冷却し、電流を中断します。

お問い合わせを送信

製品説明

製品の紹介

LWシリーズの自己拡大SF6回路ブレーカーは、3極/極AC 50Hz/60Hzの屋外高電圧送電および変換機器であり、定格電流、障害電流、またはスイッチライン、保護、制御、および操作電力伝達と配布システムを開設またはシャットオフするために使用されます。オープニング、閉鎖、迅速な自動リクロッズ操作を実行できます。定格電圧は45kVから330kVの範囲であり、コアシステムはサポート磁器ブッシング、アーク消滅ユニット、油圧/スプリング動作メカニズム、およびインテリジェント密度コントローラーで構成されています。独立したアーク消滅チャンバーは、開口部プロセス中に圧縮された空気の流れを生成し、アークを効率的に冷却し、電流を中断します。完全に囲まれたガス循環設計により、さまざまな環境で信頼できる動作が保証されます。それらは、シンプルな構造、簡単で迅速なメンテナンス、低消費電力、低動作エネルギー要件、高い信頼性、簡単な設置、および低ノイズを備えています。

仕様

タイプ	屋外、磁器ブッシング
頻度	50Hz/60Hz
システム動作電圧	132kv
定格電圧	145kv/220kv/330kv
動作シーケンス	O-0.3S-CO-3min-Co
トリップコイルはありません	2
コイルを閉じることはありません	1
aux.contactsのno：	10no、10nc
消光媒体	SF6
フェーズあたりの休憩数	1
完全に充電された位置に完全に排出されるスプリングフォームを充電するためにモーターが撮影する時間	<30sc

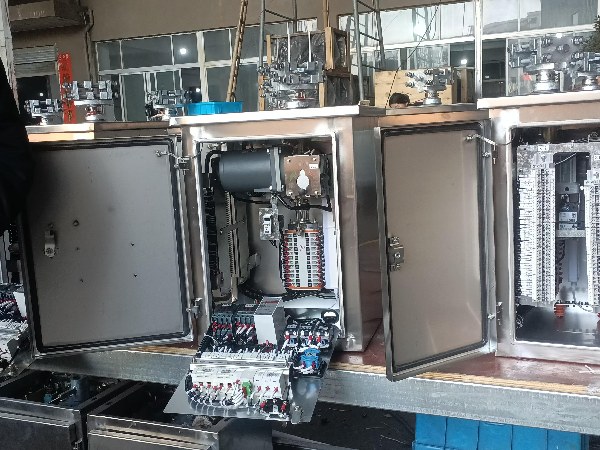

動作メカニズムの種類	春の充電
定格電力頻度に耐える電圧に耐える（高度1000m未満）	325kv
定格稲妻の衝動耐電圧（高度1000m未満）に耐える	750kv
動作メカニズム	単一の極、3本の極
クリープ年齢の距離	31mm/kv
評価電流を評価します	31.5ka/3sec
定格通常電流	3150a
定格の短絡メイキング電流	80kaピーク
