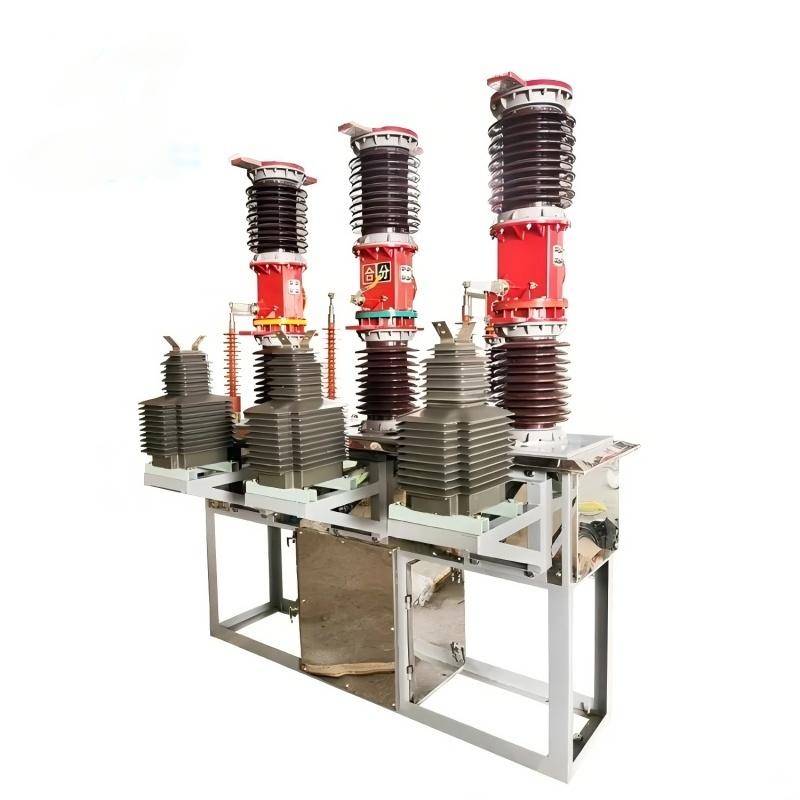

40.5kV高電圧屋外SF6ガス回路ブレーカー

Lugaoは、専用の40.5kVの高電圧屋外SF6ガス回路ブレーカーメーカー、SF6ガス回路ブレーカーPTS完全に囲まれた構造として立っており、二次巻線はエポキシ樹脂鋳造体に封印されて断熱性を確保しています。 LW8-40.5Y SF6サーキットブレーカーは、3000の操作を超えるサービス寿命を備えた堅牢なメカニズムを誇っており、長期的な信頼性を確保します。シーリングパフォーマンスは信頼できます。 1％。内蔵の電流トランスは、完全に密閉された構造を採用しており、最適な断熱性能を確保するために、エポキシ樹脂鋳造で二次巻線が密封されています。

お問い合わせを送信

製品説明

Lugaoは40.5kvの高電圧屋外SF6ガス回路ブレーカーサプライヤー。制御と保護の目的に役立ち、測定および保護機能のために現在の変圧器を含めるオプションを備えた、接触ブレーカーとコンデンサバンクの開閉にも利用できます。サーキットブレーカーには、CT14タイプのスプリング動作メカニズムが装備されており、「AC High Voltage Circuit Breakers」と題されたNational Standard GB1984-89と、出版「高電圧AC回路ブレーカー」で指定された国際電気技術委員会の基準IEC56の両方に準拠しています。

40.5kV高電圧屋外SF6ガス回路ブレーカーの動作環境

1。高度：2500以下。メーター;プラトー4000メートル;

2。周囲温度：-30°C-+40°C（特別要件-40°C-+40°C）;

3。相対湿度：1日の平均は95％以下であり、毎月の平均は90％（25°C）を超えていません。

4。風速：35m/s以下。汚染レベルはiです。磁器スリーブのクリープ距離は1050mm（1320mm）です（公称クリープ距離は25mm/kV以上です）。

5。サンシャイン：0.1W/cm;

40.5kV高電圧屋外SF6ガス回路ブレーカー仕様

いいえ。説明		技術的なパラメーター
1	定格電圧、kv	72.5			126	145	252
3	定格頻度、Hz	50/60
4	定格電流、a	1600〜4000					3150〜4000
	1分の電力頻度に耐える電圧	140		230		265	460
	稲妻の衝動は電圧に耐えます	325		550		650	1050
5	定格の短絡破壊	25〜40					40〜63
	現在、ka
7	定格の短絡破壊	63〜100					100〜157.5
	現在（ピーク）、KA
8	定格短い期間、s	3	3			3	3
	定格フェーズ外破壊電流	10	10			10	10
	定格ケーブル（ライン）充電	10	31.5			50	125
	破壊電流
	定格ガス圧力、MPA	0.4 0.5				0.5	0.6
	操作シーケンス	O-0.3S-CO-180S-CO
	SF6ガス漏れ率（年間）	≤1％
14	いくつかの遺伝子の最初	1.5		1.55		1.5	1.3
	メインループ抵抗、μω	≤40		≤45		≤45	≤50
	ヒーター電圧	AC220
	制御回路および信号回路電圧	DC220、DC230
	モーター電圧	DC220、DC230
