GW4シリーズ220KV屋外負荷分離スイッチ

LugaoのGW4シリーズ220KV切断器は、屋外環境に適した2列の水平回転式切断器であり、高い機械的強度と優れた耐食性を特徴としています。これらの220kVの切断器は、主に変電所の高電圧側の分離に使用されます。検査またはメンテナンス中に、切断された接続器は空気断熱の休憩を作成し、エネルギー化されたシステムから孤立した機器の物理的な分離を保証します。また、安全ロック用のアーススイッチで使用することもできます。

モデル:GW4

お問い合わせを送信

製品説明

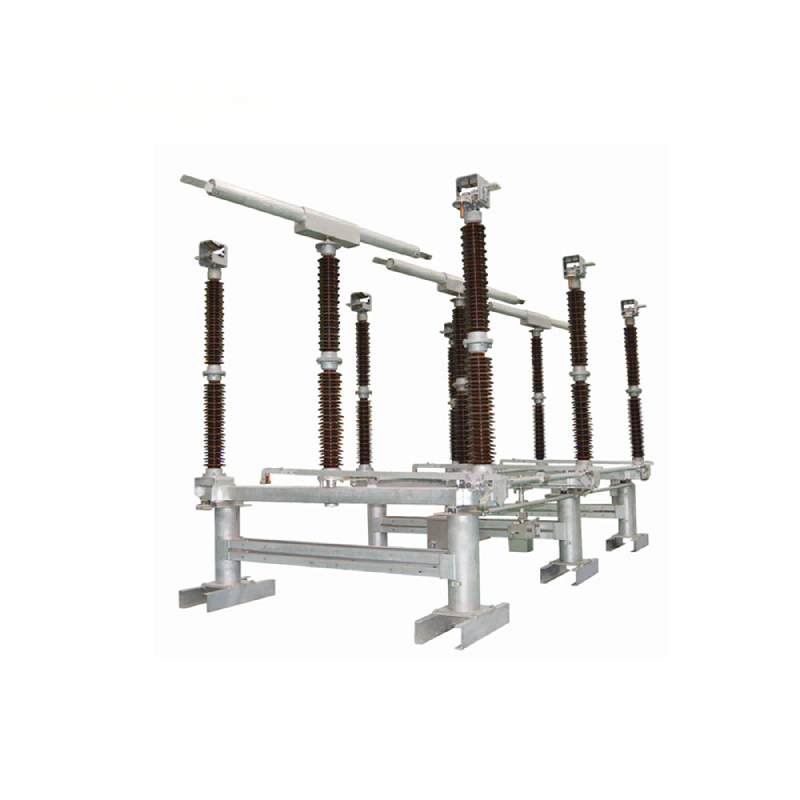

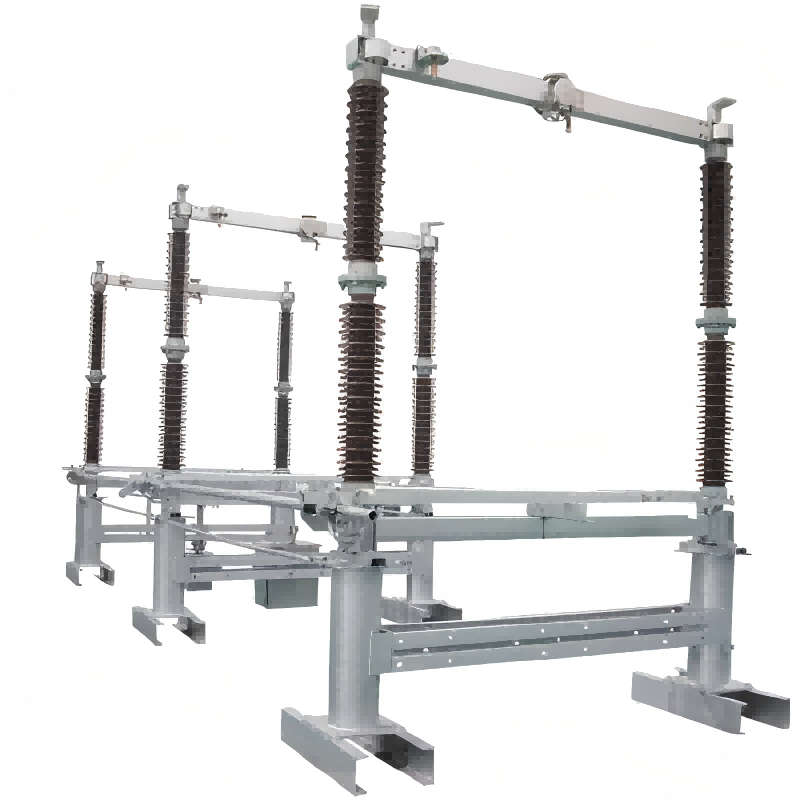

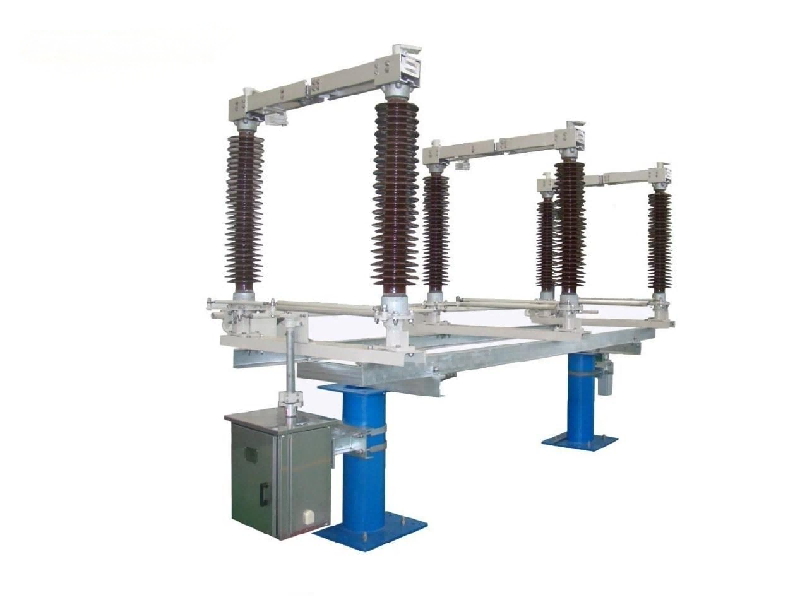

LugaoのGW4ダブルコラム水平ロータリー切断は、フェーズごとに2つの絶縁カラムを備えており、それぞれに導電性ロッドがトッピングされています。動作メカニズムは絶縁柱を回転させ、導電性ロッドを駆動して回路ブレーカーを開閉します。ベースの両側に接地スイッチを追加することは、ルガオと交渉可能です。接点は曲がった銅板で作られており、メンテナンスと交換を簡単にするために導電性ロッドで組み立てられます。屋外での使用に適している鋼表面は、耐食性のために熱い浸透性亜鉛めっきであり、有害な気象条件であっても長期的な動作を確保します。導電性ロッドは、軽量のアルミニウム合金で構成されており、大きな熱散逸エリアと高強度を提供します。

GW4シリーズは、さまざまな電圧で利用できます。特定のアプリケーションの適切な構成については、Lugaoにお問い合わせください。

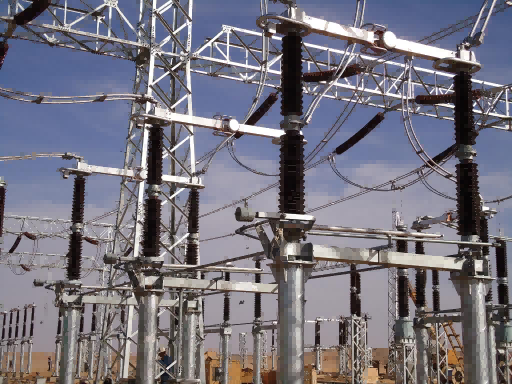

使用シナリオ

技術的なパラメーター

	ユニット	GW4-126	GW4-145	GW4-252	GW4-420
定格電圧	KV	126	145	252	420
定格頻度	Hz	50	50 \ 60	50 \ 60	50 \ 60
定格電流	A	1250〜4000	1250〜4000	1250〜4000	1250〜4000
短時間の耐用年数と期間を評価しました	Ka/s	31.5/3〜50/3	31.5/3〜50/3	31.5/3〜63/3	31.5/3〜63/3
定格ピーク耐電流	KA	80〜125	80〜125	80〜160	80〜160
