132KV屋外高圧断路器

LuGao は、132KV 屋外高電圧断路器の専門メーカーとして誇りを持ってリードしています。三相 AC 50Hz 電気システムでの屋外使用向けに特別に設計されたこの重要な機器は、無負荷状態で高電圧回路を効率的にオンまたはオフに切り替えます。これは、回路のシームレスな充電または転送を容易にすると同時に、回路のメンテナンス中にバスバー、ブレーカー、またはその他の高電圧電気機器から電流を遮断する際に重要な役割も果たします。 LuGao の革新性と信頼性への取り組みは、高電圧断路器の分野でも顕著に表れています。パフォーマンス基準を再定義する大胆な進歩を実現するには、LuGao を選択してください。

お問い合わせを送信

製品説明

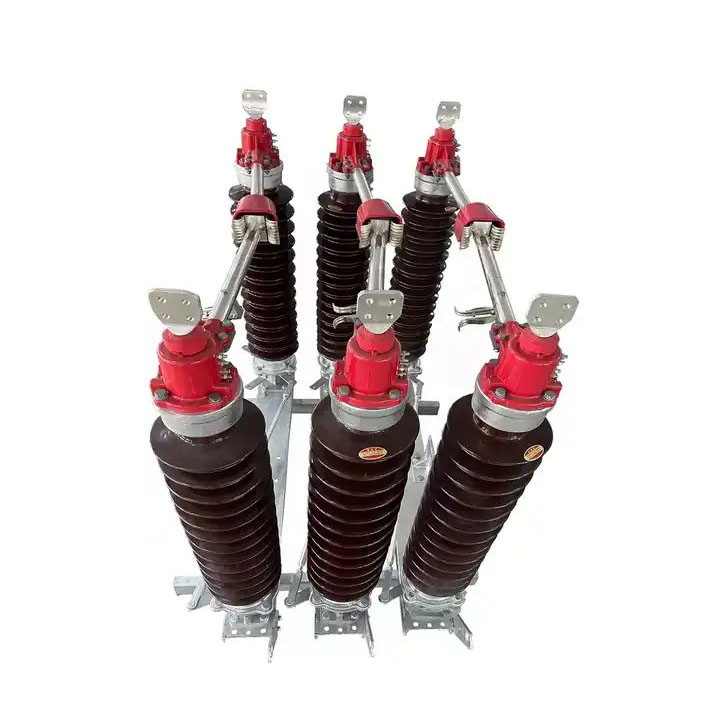

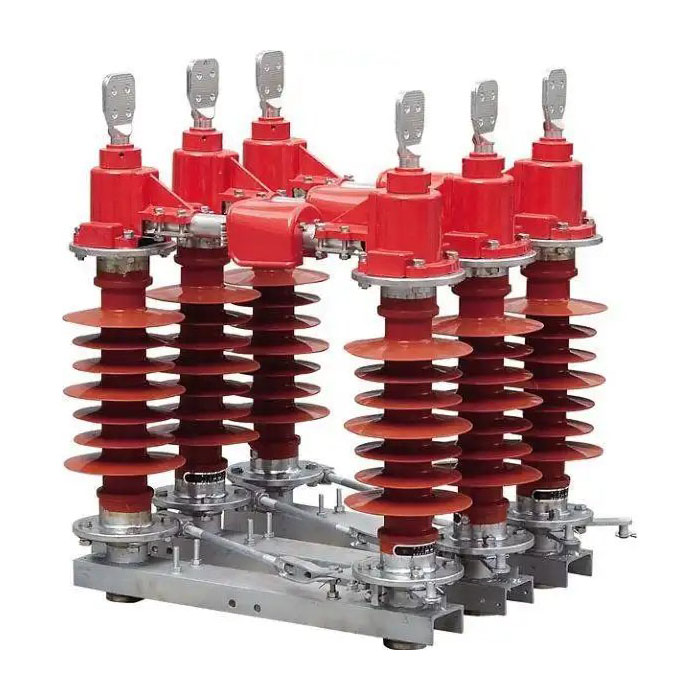

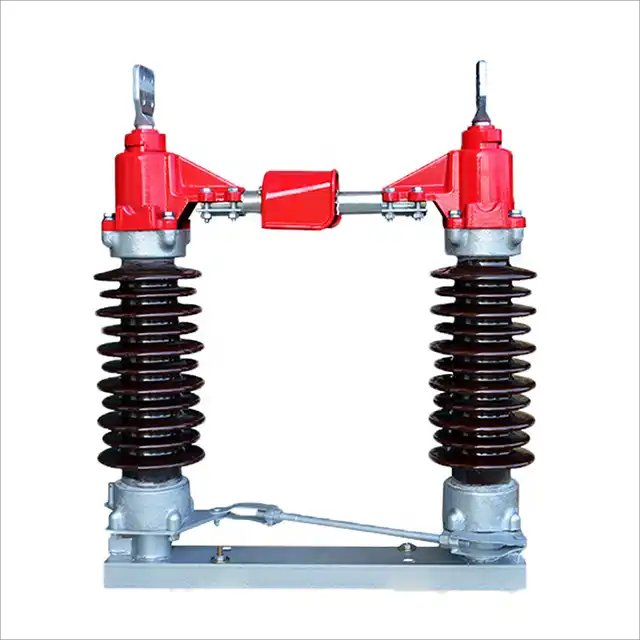

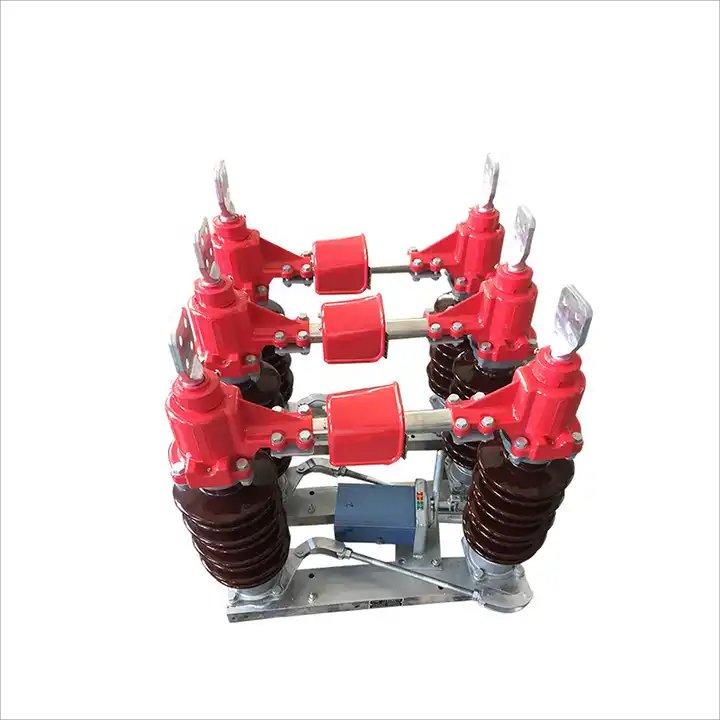

Lugao は 132KV 屋外高電圧断路器のサプライヤーです。 GW4屋外断路器は、ベース、絶縁支柱、導電部、操作機構で構成されています。各ポールには2本の支柱が装備されており、各支柱の上端には導電性ナイフが取り付けられています。ナイフの接点は 2 本の柱の中央に配置されています。柱の下端にはベアリングスリーブが取り付けられています。操作機構によってナイフを水平に 90°回転させ、開閉の要件を満たします。屋外用断路スイッチは、三相 AC 50Hz 電気システムで使用するように設計されており、回路に負荷がないときに高電圧回路のオン/オフを切り替え、回路の充電または転送を可能にします。また、回路メンテナンス中にバスバー、ブレーカー、またはその他の高電圧電気機器との電流を切断するためにも使用されます。

Lu Gao 132KV 屋外高圧断路器動作環境

1. 標高: 3000m 以下。

2.周囲温度:上限は40℃、下限は-25℃です。

3. 風速が 35m/s を超えないこと。

4. 震度8度以上。

5. 汚染レベルがクラス II を超えない。

6. 氷のコーティングの厚さは10mm以下です。

7. 設置場所には、可燃性および爆発の危険性、化学腐食、激しい振動があってはなりません。

Lu Gao 132KV 屋外高電圧断路スイッチの仕様

タイプ		GW4-40.5	GW4-72.5	GW4-126	GW4-126G	GW4-145
定格電圧 kV		40.5	72.5	126	126	145
定格電流A		630 1250	630 1250	630 1250	630 1250	1250 2000
		2000 2500	2000 2500	2000 2500		2500
短時間耐電流(rms) kA		20 31.5	20 31.5	20 31.5	20 31.5	20 31.5
		40(46)	40(46)	40(46)		40(46)
ピーク耐電流 (peak) kA		50 80	50 80	50 80	50 80	50 80
		100(104)	100(104)	100(104)		100(104)
定格短時間電源周波数耐電圧 (rms) kV	それぞれに	80	140	185	185	275
				-230
	休憩の合間に	110	160	210	210	315
				-265
点灯インパルス耐電圧（ピーク） kV	それぞれに	185	325	450	450	650
				-550
	休憩の合間に	215	375	520	550	750
				-630
N端子の水平力		550	735-750	1000	1000	1500
		-750
標識ポールの重量 kg		80	200	240	300	3
