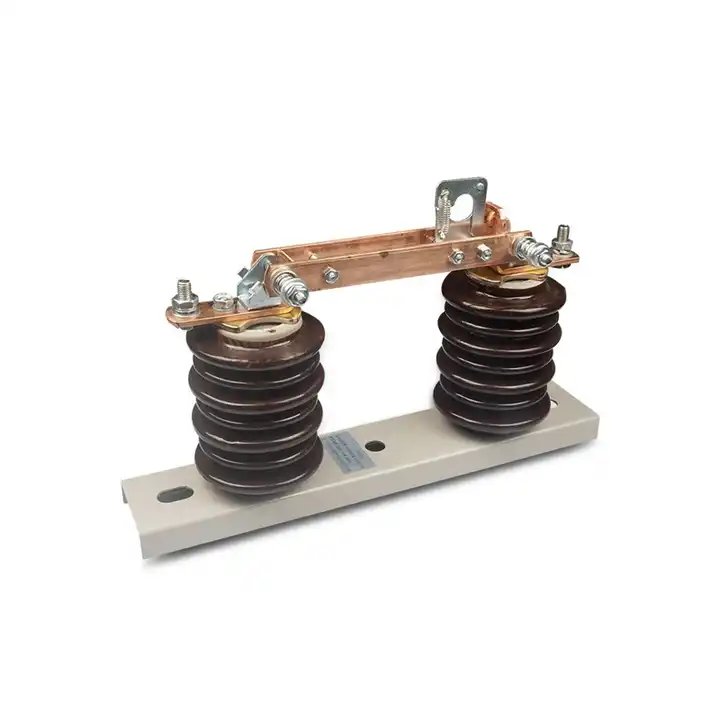

12KV 屋外用断路器

LuGao は 12KV 屋外断路器の専門メーカーです。「GW9-12」屋外高電圧遮断器スイッチは、単相 AC 50Hz 高電圧開閉器用に設計されています。この製品は、定格電圧 10kV の電力システム、特に電圧および無負荷の条件下で電源を投入または遮断する場合に最適です。アイソレータは、動作のために絶縁された（断路器）ロッドを利用します。

お問い合わせを送信

製品説明

Lugao は、優れた 12KV 屋外断路スイッチのサプライヤーです。当社の GN22-12 屋内高電圧断路スイッチは、電力システム内の高電圧開閉装置の定格電圧 10KV、三相 AC 50HZ に適しており、電圧を伴う回路ブレーカーとして機能します。そして無負荷。このスイッチは、斬新かつ合理的かつユニークな構造設計を特徴としています。 2段階アクションのロック方式を採用しており、低い操作力で優れた動的安定性と熱安定性を実現します。このスイッチは、エポキシ樹脂、絶縁体、ブラシメッキ銀、その他の新しい材料とプロセスを利用して、良好な導電性、コンパクトなサイズ、軽量を実現しています。その発信端子は真空サーキットブレーカーやオイルサーキットブレーカーに簡単に接続できるため、スイッチキャビネットの体積が減り、移行ジョイントが最小限に抑えられ、コストが削減されます。

12KV屋外断路器動作環境

設置方法：サイドマウント、ミドルマウント

周囲温度：上限+40℃、下限-30℃。 ;

高度: ≤2000m (高度を上げる必要がある場合は、それに応じて定格断熱レベルを上げる必要があります);

風圧：700Pa以下（風速34m/s相当）

振幅：震度8度。

汚染レベル: クラス I;

1日の最大気温差は25℃以内。

12KV屋外断路器仕様

パラメータ		ユニット	価値
定格電圧		kV	12
定格周波数		Hz	50
定格電流		A	1600-2000	2500-3150
定格短時間耐電流		kA	40	50
定格ピーク耐電流		kA	100	125
定格短絡時間		s	4
定格絶縁レベル	電源周波数耐電圧1min	kV	極間、極と地面 42、破損 49
	雷インパルス耐電圧（ピーク）	kV	極間、極と地面 42、破損 49
