GW13 断路器スイッチ中性点接地保護装置

Lugao が製造する GW13 シリーズ変圧器中性点ギャップ接地保護装置は、雷過電圧、スイッチング過電圧、電源周波数 (過渡) 過電圧から変圧器中性点の絶縁を保護するように設計されています。 Lugaoには専門的な生産設備と豊富な輸出経験があり、保有している在庫は迅速に配送できます。

モデル:GW13

お問い合わせを送信

製品説明

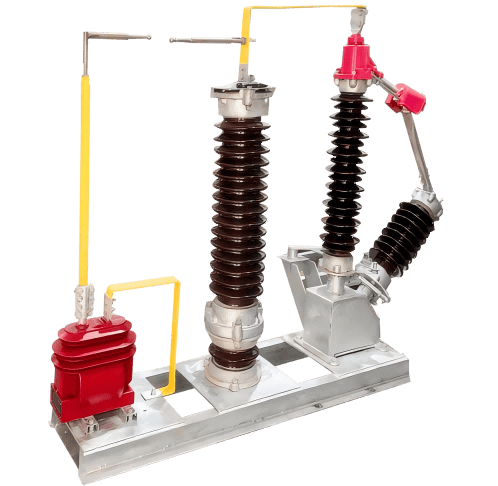

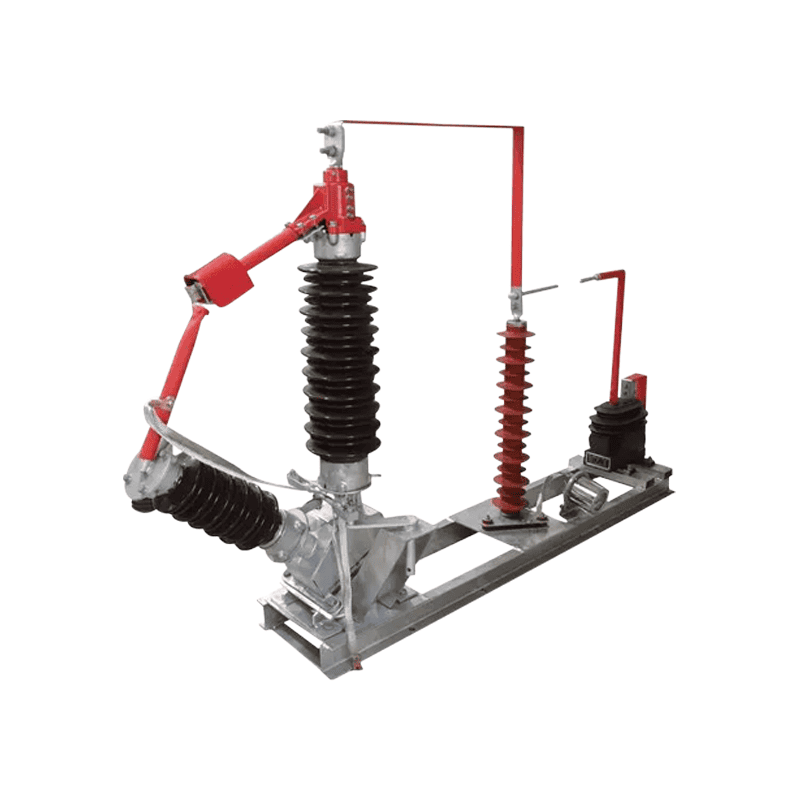

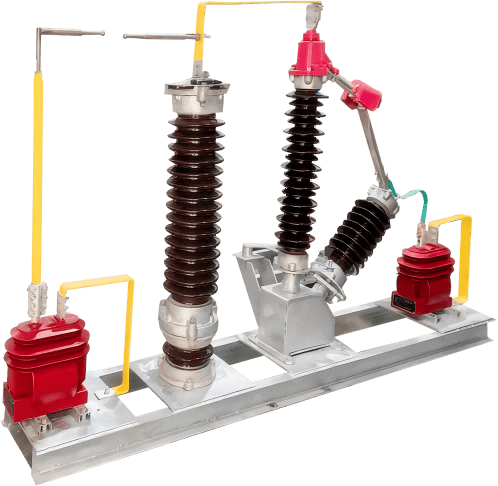

Lugao の GW13 シリーズ変圧器中性点過電圧保護装置は、主に 110kV および 220kV の電力変圧器の中性点回路で使用されます。これらは、変圧器の中性点絶縁を過電圧損傷から保護し、変圧器が接地中性点動作モードと非接地中性点動作モードを切り替えることを可能にします。雷、電源周波数、およびスイッチング過電圧に対する同時保護が必要な場合は、保護のためにギャップとアレスタを並列に接続できます。 GW13 シリーズ中性点過電圧保護装置は、断路器、酸化亜鉛避雷器、放電ギャップ、変流器を統合した完全なセットです。高い熱容量と優れた保護、柔軟な構成、使いやすさが特徴です。ユーザーのニーズに合わせて、純粋なギャップ設計、または断路器と放電ギャップの組み合わせを選択できます。

GW13 保護デバイスの技術仕様

それ		ユニット	口論
製品型式			Lugao-gw13-110	Lugao-gw13-220
定格電圧		KV	110	220
変圧器の中性点耐電圧	雷フルカット耐電圧（ピーク）	KV	250	400
変圧器の中性点耐電圧	1min電源周波数(実効値)	KV	95	200
ニュートラル分離スイッチ	定格電流	A	630	630
ニュートラル分離スイッチ	動作機構		CS14G(手動)またはCJ2(電動)
酸化亜鉛避雷器	定格電圧（RMS）	KV	72	144
	連続使用電圧	KV	58	116
	DC1mA基準電圧	KV	103	205
	雷インパルス電流の残留電圧	KV	186	320
放電ギャップ	ギャップ電極距離範囲	mm	90-150	220-320
	電源周波数放電電圧範囲	KV	50-83	100-166
	1.2/50μsのインパルス放電電圧	KV	120-190	250-320
変流器	タイプ		エポキシ樹脂注入全閉ピラータイプ 10kv
変流器	変換率		100/5,200/5,300/5.40015.50015.600/5
