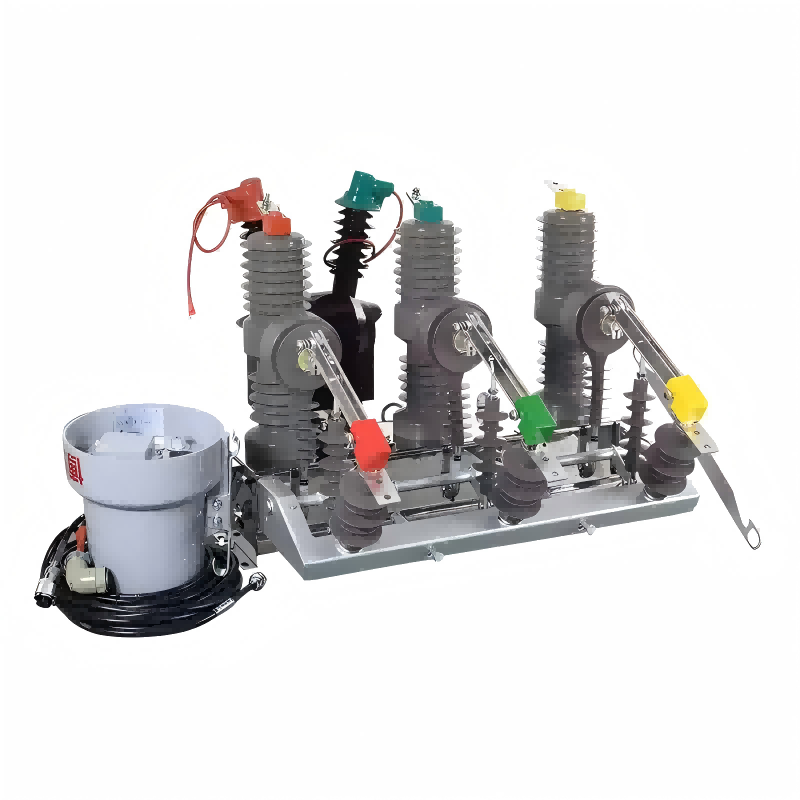

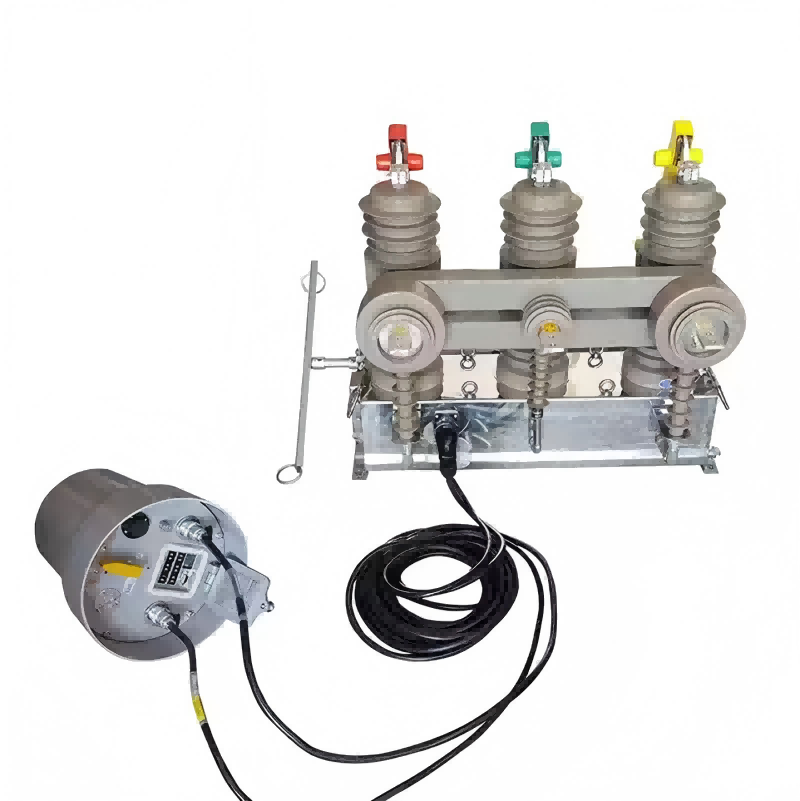

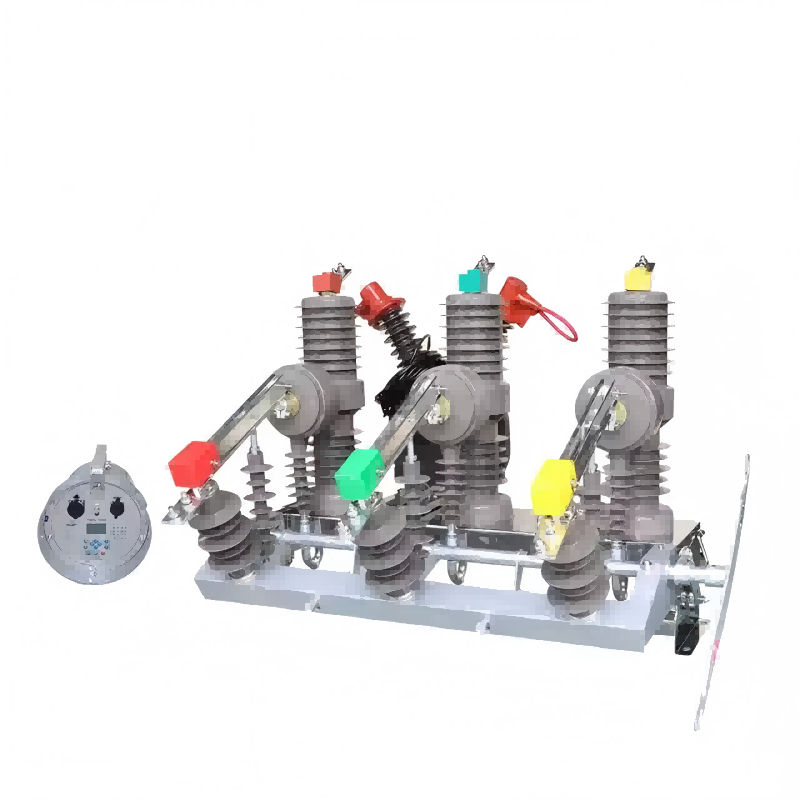

ZW32-12F HV真空回路ブレーカーマニュアルマニュアルタイプインテリジェントコントローラー

Lugao Power Co.、Ltd。によって開発されたこの真空回路ブレーカーは、屋外の配電のニーズに合わせて特別に設計されています。手動でのトリップまたはリモートコントロールを可能にする手動動作メカニズムが装備されています。定格電圧は12キロボルトで、3相ACの定格周波数は50/60 Hzです。主に、電力線の負荷電流、過負荷電流、および短絡電流を開閉するために使用されます。

モデル:ZW32-12F

お問い合わせを送信

製品説明

ZW32-12シリーズの屋外高電圧真空回路ブレーカーは、12kVの定格電圧と3フェーズAC 50Hzの屋外式配電スイッチギアです。回路ブレーカーは、主に電力線の負荷電流、過電流、短絡電流を開閉するために使用されます。それらは、過電流および短絡保護機能を備え、制御および測定の要件を満たし、リモート制御および監視機能を達成することもできます。これらは、電力および産業および鉱業のエンタープライズ配電システムで、特に頻繁な運用を必要とする場所に適しているため、制御および運用機器として広く使用されています。

ZW32-12F HV真空回路ブレーカーマニュアルマニュアルタイプインテリジェントコントローラー動作環境

•周囲の空気は、ほこり、煙、腐食性ガス、蒸気、または塩の霧で汚染され、ⅲグレードの汚れレベルがあります。

•風速は34m/sを超えません（円筒表面の700paに相当）。

•特別な使用条件：回路ブレーカーは、上記のものとは異なる条件下で使用できます。特別な要件については、ご相談ください。

ZW32-12F HV真空回路ブレーカーマニュアルタイプインテリジェントコントローラー仕様

いいえ。	パラメーター名	ユニット	価値
1	定格電圧	KV	12
2	定格電流	a	630、1250
3	定格頻度	Hz	50
4	定格サーキットブレーカー破壊電流		20	25
5	定格の短絡メイキング電流（ピーク）		50	63
6	定格ピーク耐電流		50	63
7	4S熱安定性電流		20	25
8	制御回路と補助回路、電力周波数に1分間の電圧に耐える	V	2000
9	定格の動作電圧と補助電圧	V	AC/DC220、DC110/48/24
