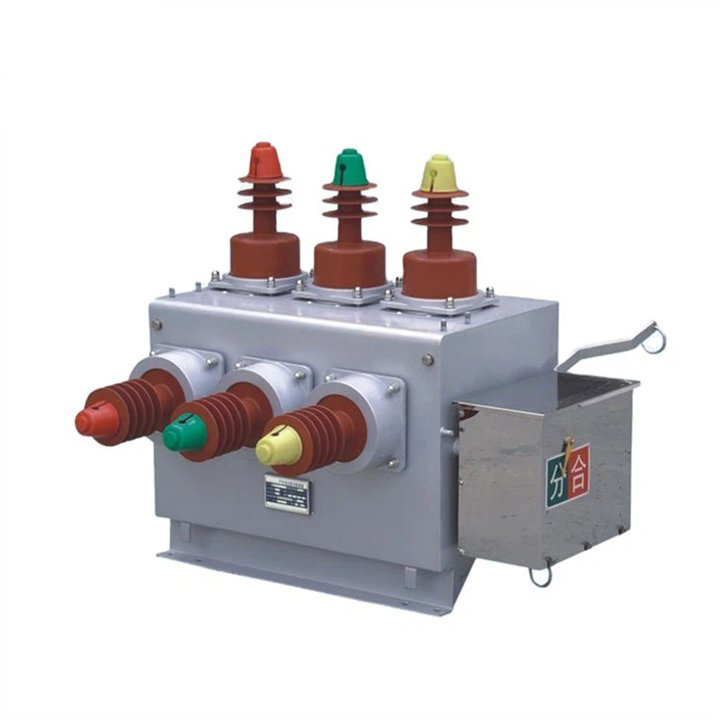

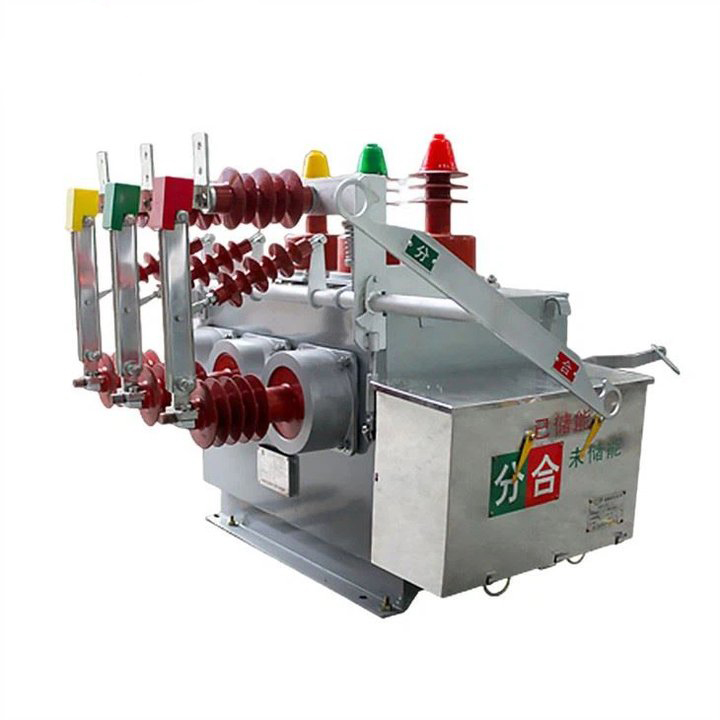

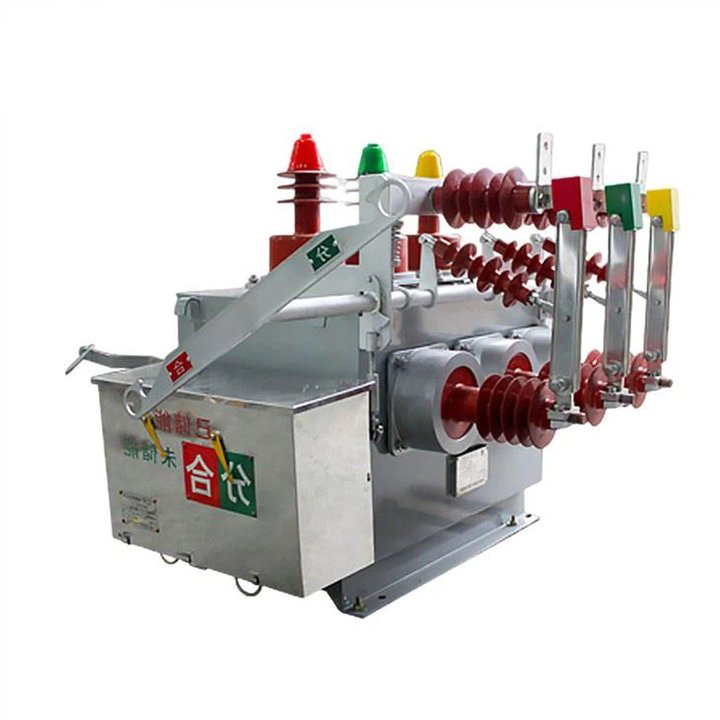

11KV VKタイプ高電圧真空回路ブレーカー
  • 11KV VKタイプ高電圧真空回路ブレーカー11KV VKタイプ高電圧真空回路ブレーカー
  • 11KV VKタイプ高電圧真空回路ブレーカー11KV VKタイプ高電圧真空回路ブレーカー
  • 11KV VKタイプ高電圧真空回路ブレーカー11KV VKタイプ高電圧真空回路ブレーカー
  • 11KV VKタイプ高電圧真空回路ブレーカー11KV VKタイプ高電圧真空回路ブレーカー

11KV VKタイプ高電圧真空回路ブレーカー

Lugaoは、専用の屋外掃除機回路ブレーカーメーカーとして誇らしげにリードしています。11KVVKタイプの高電圧真空回路ブレーカーは、屋外配電機器の礎石であり、12kVの定格電圧と50Hzで動作する3フェーズACの定格電圧用に設計されています。 主に農村部の電力グリッド、都市の電力網、鉄道、鉱山、港、その他の配電システムなどのさまざまな設定に展開されているこのサーキットブレーカーは、屋外のオーバーヘッドラインで重要な役割を果たします。 負荷電流を破壊および閉じるための精度で設計され、電流電流の過負荷に応答し、電源システム内の短絡電流の管理は、ZW10-12F回路ブレーカーは、電源グリッドを切り替えて保護するための重要なコンポーネントとして機能します。 その堅牢な設計と屋外の互換性により、多様なアプリケーションに適しているため、さまざまな環境条件での信頼できるパフォーマンスが確保されます。 屋外の真空回路ブレーカーのベンチマークを再定義する最先端の革新については、Lugaoを選択してください。

お問い合わせを送信

製品説明

Lugaoは11kV VKタイプの高電圧真空回路ブレーカーサプライヤーです。ZW10-12屋外HV真空回路ブレーカー(ZW10-12、ZW10-12F、ZW10-12G)は、12kVおよび3フェーズAC 50Hzの定格電圧用に設計された屋外式配電機器です。農村部の電力グリッド、都市部の電力網、鉄道、鉱山、港、その他の配電システムでアプリケーションを見つけます。屋外のオーバーヘッドライン用に特別に設計されているため、電源システム内の荷重電流の破損と閉鎖電流、電源電流の短絡電流などのタスクを効果的に処理しながら、電源グリッドの保護と切り替えを保証します。


私たちのZW10-12屋外HV真空ブレーカー(ZW10-12、 ZW10-12F、 ZW10-12G)ZW10-12Gは、内部的に特別な反凝縮測定を採用し、ボックス内の最適な断熱材を確保します。トランスミッション方法には、特許取得済みのテクノロジーが組み込まれており、機械的障害によって引き起こされる回路ブレーカーのパフォーマンスの問題を防ぐために、簡単なインストールと信頼できる操作を提供します。このブレーカーは、オイルやガスを必要とせずに動作し、コンパクトで軽量のデザインになります。 CT保護により、大きなシャント電流に対応し、汚染を最小限に抑え、メンテナンスの必要性を排除します。制御モードは電気またはマニュアルであり、動作とメンテナンスに汎用性を提供します。


要約すると、ZW10-12の屋外HV真空回路ブレーカーは、堅牢な設計、効率的なパフォーマンス、およびさまざまな屋外式配電シナリオへの適応性を目指しています。

11KV VKタイプ高電圧真空回路ブレーカー

インストール方法:サイドマウント、ミドルマウント

周囲の気温:上限 +40c、下限-30c; ;

高度:≤2000m(高度を増やす必要がある場合、定格断熱レベルをそれに応じて上げる必要があります)。

風圧:700pa以下(34m/sの風速に相当);

振幅:地震強度8度。

汚染レベル:クラスI;

最大1日の温度差:25c以下。

11KV VKタイプ高電圧真空回路ブレーカー仕様

モデル ZW10-12、ZW10-12F、ZW10-12G
 番号 パラメーター ユニット 価値
1 定格電圧 KV 12
2 定格電流 A 630
3 定格頻度 Hz 50
4 電力周波数に耐える電圧 KV 42/48
5 稲妻インパルス電圧(ピーク値) KV 75/85
6 定格の短絡破壊電流 kA 16 20 25
7 定格の短絡を作る電流(ピーク値) kA 40 50 50
8 定格短時間の耐電流 kA 16 20 25
9 定格ピーク耐電流 kA 40 50 50
10 定格の短絡期間 S 4
il 公称操作シーケンス ポイント-0.3S結合ポイント-180S結合ポイント
12 定格短絡電流の破壊時間 二流 30
13 機械的な生活 二流 10000
14 移動する接点により、摩耗の蓄積された厚さが可能になります mm 3
15 CTタイプのスプリング動作メカニズムを備えた定格動作電圧 閉じたコイル V DCまたはAC 220V
オープニングコイル
16 過電流トリップコイルの定格作業電流 A 5
17 重さ Kg 150

11KV VKタイプ高電圧真空回路ブレーカー機能


工場撮影

パッケージング
