変圧器の保護に高電圧サーキットブレーカーが不可欠なのはなぜですか?

変電所の中心部にある巨大で静かな番兵である変圧器が、突然雷サージや壊滅的な短絡に見舞われたと想像してみてください。ほんの一瞬のうちに、変圧器の内部絶縁が破損し、巻線が過熱する可能性があり、その結果生じる爆発により変電所全体が損傷し、数千の住宅や企業が暗闇に陥る可能性があります。このシナリオと通常の信頼性の高い動作の間にある唯一のものは、私たちが当たり前だと思っているデバイスです。高圧サーキットブレーカー。このデバイスは単なるスイッチではありません。これは高速で忠実度の高い保護リレーであり、ミリ秒単位で測定される時間枠内で、障害を検出し、決定を下し、数万アンペアにも達する可能性がある電流を遮断する必要があります。これがなければ、送電網内で最も高価で重要な資産の 1 つである変圧器が、利用するように設計された力そのものに対して脆弱なままになってしまいます。

変圧器保護における高電圧サーキットブレーカーの重要な役割は、利便性の問題ではありません。それは電力網にとって存続の問題だ。変圧器は複雑で繊細な機器です。その核心は銅の巻線と絶縁体の迷路であり、高温と巨大な電気的ストレス下で動作します。故障電流が継続すると、銅が溶けてオイルが蒸発する可能性のある熱が発生し、激しいアークフラッシュが発生して変圧器を破壊する可能性があります。高電圧サーキットブレーカーは最終的な保護者として機能します。これは、変圧器を障害から迅速かつ決定的に切り離し、局所的な問題がシステム障害に連鎖するのを防ぐことができる唯一のデバイスです。この記事では、この重要なコンポーネントが不可欠である技術的、経済的、運用上の理由を詳しく説明します。また、Lugao Power Co.,Ltd. における高電圧遮断器ソリューションがどのように機能するかについても説明します。これらの重要な資産を保護するために必要な速度、信頼性、精度を提供するように設計されています。

目次

• 1. 高電圧サーキットブレーカーとは何ですか?また、変圧器をどのように保護しますか?
• 2. 適切な保護がないと変圧器が故障しやすいのはなぜですか?
• 3. 変圧器保護に関して、さまざまなタイプの高電圧サーキットブレーカーをどのように比較しますか?
• 4. 高性能サーキットブレーカーを定義する技術的パラメータは何ですか?
• 5. 最新の制御と監視はどのようにしてサーキットブレーカーの効果を高めますか?
• よくある質問 (FAQ)
• 結論

高電圧サーキットブレーカーとは何ですか?また、変圧器をどのように保護しますか?

高電圧サーキットブレーカーは、障害電流 (短絡時に発生する制御されていない大規模な電気のサージ) を遮断し、変圧器などの電力網のセクションをシステムの残りの部分から分離するように設計された特殊なスイッチング デバイスです。単純なオン/オフのスイッチではありません。これは、非常に正確にその機能を実行する必要がある、一か八かの高速インタラプタです。私たちが保護している中核資産である変圧器は、電圧を上げたり下げたりするデバイスです。正常に動作している間、高電圧サーキットブレーカーは閉位置のままであり、電流が流れます。ただし、通常は電流、電圧、または差動信号を監視するリレーによって障害が検出された瞬間に、回路ブレーカーが開き、接点が分離するときに接点間に形成されるアークを消す必要があります。重要な作業は、変圧器に熱的または機械的損傷を引き起こす前に障害を解決することです。大型の電源トランスの場合、このクリア時間は 100 ミリ秒未満であることがよくあります。これを大局的に考えると、人間のまばたきには約 300 ～ 400 ミリ秒かかります。高電圧サーキットブレーカーは、数百トンもの重量がある機械を保護するために、瞬きよりも速く動作する必要があります。

この中断の物理的な部分で、エンジニアリング上の課題が明らかになります。サーキットブレーカーが開くと、分離接点間にアークが形成されます。このアークは本質的にプラズマであり、イオン化されたガスの導電性の高いチャネルであり、放っておくと電流を無限に流し続けます。このアークを消すには、回路ブレーカーはほんの数秒でアーク経路を冷却し、脱イオン化する必要があります。回路ブレーカーの設計が異なれば、使用する技術も異なります。 SF6 (六フッ化硫黄) サーキットブレーカーは、圧縮 SF6 ガスの流れを使用してアークを冷却し、イオン化粒子を洗い流し、SF6 の卓越した絶縁特性を利用してシステム電圧に耐えます。真空サーキットブレーカーは、アークを消すために真空の高い絶縁耐力に依存しています。ハイエンドのオイルサーキットブレーカーは、古い技術ではありますが、オイルの蒸発によって生成されるガスを使用してアークを冷却し、消火します。これらの方法はすべて、同じ結果を達成する必要があります。つまり、AC 波形の次の自然電流ゼロで電流がゼロになり、その後、再放電を防ぐために絶縁耐力が急速に回復します。 Lugao の高電圧サーキットブレーカー ソリューションは、これらの消弧物理学の深い理解に基づいて構築されており、ブレーカーの信頼性が高いだけでなく、その性能が予測可能であることを保証します。

変圧器の保護の役割を正確に理解するには、変圧器の役割について考えると役立ちます。誘導装置です。磁場の中にエネルギーを蓄えます。変圧器の二次側で障害が発生すると、一次側からのエネルギーが突然障害に放出されます。変圧器には巨大な電流が流れますが、それを処理できません。このとき、高電圧サーキットブレーカーが活躍します。通常、変圧器の一次側、つまり高電圧側に配置されます。その役割は、変圧器を上流の電源から切り離すことであり、そのため、故障は発電機の慣性のみによって効果的に供給されます。回路ブレーカーは、変圧器を高電圧バスから絶縁することにより、変圧器が損傷する点まで故障電流が拡大するのを防ぎます。適切に機能する高電圧サーキットブレーカーのない変圧器は、ブレーキのない車のようなものです。しばらくはうまくいくかもしれませんが、何か問題が発生すると、壊滅的な結果が生じます。当社の工場は、変圧器の保護に特化した一連の高電圧サーキットブレーカー製品を設計しており、さまざまな電圧と電流の定格、アプリケーション要件、環境条件に合わせた幅広いオプションを提供しています。

適切な保護がないと変圧器が故障しやすいのはなぜですか?

電源トランスの脆弱性は、その基本設計と使用する材料に根ざしています。一般的な大型電源トランスは、銅巻線、セルロースベースの絶縁体、およびトランスオイルの複雑なアセンブリです。この組み合わせは、狭い範囲の通常条件下で効率的に動作するように設計されています。ただし、本質的に幅広い種類の障害の影響を受けやすく、その多くは高電圧サーキットブレーカーによって即座に自動的に対処されないと致命的な結果を招く可能性があります。この脆弱性を理解するには、変圧器の故障の物理学を理解する必要があります。変圧器の出力 (二次) 側の短絡が最も一般的なシナリオです。二次側が短絡すると、一次側には理論的には比較的低い変圧器のインピーダンスによってのみ制限される電流が流れます。この故障電流は、通常の全負荷電流の 10 ～ 20 倍になる可能性があります。その結果、巻線が突然極度に加熱され、銅が溶けて絶縁が破壊される可能性があります。熱によるオイルの急速な膨張により爆発性ガスが発生し、重大な破損につながる可能性があります。高電圧サーキットブレーカーは、この電流サージを検出し、巻線の温度が臨界レベルに達する前に変圧器を切断する必要があります。

変圧器は短絡以外にも、他のより潜伏性の脅威に対して脆弱です。これらには、絶縁を破壊する電圧サージを引き起こす可能性がある落雷や、変圧器の通電時または非通電時に過電圧や過電流を引き起こす可能性がある現象である鉄共振が含まれます。また、過負荷にも弱く、巻線が徐々に過熱して絶縁が劣化する可能性があります。変圧器の電圧比を調整するタップ切替器の故障のような単純な故障でも、致命的な故障を引き起こす可能性があります。どの場合でも共通しているのは、故障または異常な状態が数サイクルでも持続すると、変圧器に永久的かつ修復不可能な損傷を引き起こす可能性があるということです。これが、高電圧サーキットブレーカーが非常に重要である理由です。これは事後対応策ではなく、事前対応策です。これは、変圧器を電力システムから安全に分離することで、障害の発生による避けられない結果を防ぐことができる唯一のデバイスです。

さらに、変圧器は内部故障に対して脆弱であるだけではありません。また、接続されたネットワークで障害が発生する可能性もあります。変圧器の二次側に接続されている配電フィーダの故障は一次側に反映されます。変圧器は故障電流を認識し、電流を供給しようとします。ここで、保護システムの調整が重要になります。変圧器の一次側にある高電圧サーキットブレーカーは、協調して動作するように設計された一連のデバイスの一部です。たとえば、二次側のヒューズまたは再閉路器は一時的な故障を解消する可能性がありますが、より深刻な故障の場合は、変圧器を保護するために一次回路ブレーカーが動作する必要があります。この調整が行われないと、二次側の障害によって一次回路ブレーカーが不必要に作動し、より広い範囲で停電が発生する可能性があります。これが、変圧器の保護がシステムレベルの問題であり、高電圧サーキットブレーカーがそのシステムの中心的かつ重要なコンポーネントである理由です。で鹿皓電力株式会社、当社はこれらの調整原理を深く理解しており、幅広い保護方式と完全に互換性があるように高電圧サーキットブレーカーソリューションを設計し、シームレスな統合と最適なパフォーマンスを保証します。

変圧器保護に関して、さまざまなタイプの高電圧サーキットブレーカーをどのように比較しますか?

変圧器保護用の高電圧サーキットブレーカーを選択する場合、エンジニアは特定の用途を考慮し、SF6、真空、オイルサーキットブレーカーなどのさまざまなテクノロジーの中から選択する必要があります。各タイプには、さまざまな電圧および電流範囲に適した独自の特性セットがあります。何十年もの間、オイルサーキットブレーカーが標準でしたが、その優れた性能とメンテナンス特性により、SF6 および真空テクノロジーに大きく取って代わられています。ただし、テクノロジーの歴史と進化を理解することは、現在利用可能な最新のソリューションを理解するのに役立ちます。

石油サーキットブレーカー 3人の中では一番古いです。彼らは、アークが冷却され、アークの消火に役立つ水素ガスを生成する油の中に引き込まれるアークに依存しています。これらは頑丈で比較的高い遮断能力を持っていますが、大きくて重いため、オイルを補充したり炭素堆積物を除去したりするために定期的なメンテナンスが必要です。また、油による環境や火災の危険性もあります。 Lugao では、新規設置用のオイルサーキットブレーカーの製造は行っておりませんが、既存のブレーカーのサポートは提供しています。

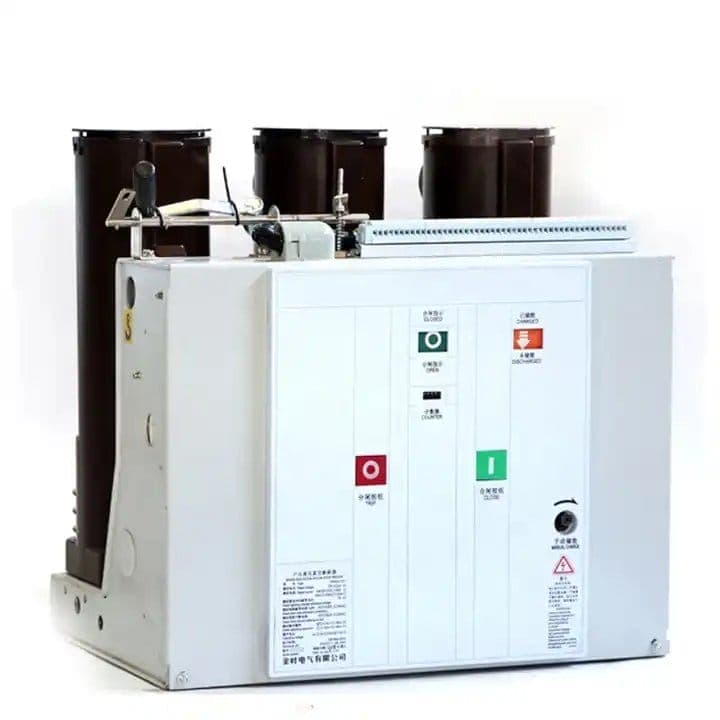

真空遮断器 はより現代的で、いくつかの利点があります。彼らはアークを消すために密閉された真空チャンバーを使用します。燃焼を維持する媒体がないと、接点が離れるとアークはすぐに消えてしまいます。これにより、非常にコンパクトで軽量な設計となり、メンテナンス間隔が長くなります。ただし、真空遮断器は通常、最大約 72 kV の電圧に制限されています。電圧が高くなると、設計が複雑になり、高価になります。これらは配電変電所や産業用途でよく使用されます。変圧器保護の主な利点は速度と信頼性ですが、通常、送電システムの最高電圧レベルには適していません。

SF6 サーキットブレーカー 高電圧アプリケーションの最新の標準を表します。これらのブレーカーには、優れた絶縁性と消弧性を備えた六フッ化硫黄ガスが使用されています。ガスは圧縮されてアークに吹き付けられ、アークを冷却して電流を遮断します。 SF6 サーキットブレーカーは非常に高い遮断容量を備えており、最高の送電電圧でも効果的に動作します。また、メンテナンスの必要性も非常に低くなります。 Lugao Power Co.,Ltdの当社の工場。は 15 年以上にわたって SF6 高電圧サーキットブレーカーの製造に特化しており、最大限の信頼性を確保するために設計を改良してきました。以下の表は、これら 3 つのタイプの比較分析を示しています。

最新の変圧器保護の場合、SF6 高電圧サーキット ブレーカは、その優れた性能、信頼性、メンテナンス要件の低さにより、ほとんどの高電圧アプリケーションに推奨されます。当社の工場では何千台もの SF6 ユニットを生産しており、現在世界中で重要な変圧器を保護しています。 SF6 テクノロジーは最も堅牢な保護を提供し、Lugao が開発と改良を続けているテクノロジーです。

高性能サーキットブレーカーを定義する技術的パラメータは何ですか?

高電圧サーキットブレーカーによって提供される保護を真に理解するには、その主要な技術仕様を確認する必要があります。これらのパラメータはデータシート上の単なる数値ではありません。これらは、デバイスが変圧器を保護する能力を定義する指標です。主な仕様は、定格電圧、定格電流、定格短絡遮断電流、定格短絡電流です。これらのパラメータは、動作時間および過渡回復電圧 (TRV) 機能と組み合わされて、サーキット ブレーカーの性能エンベロープを定義します。 Lugao Power Co.,Ltd. では、高電圧サーキットブレーカーの各モデルの包括的な技術パラメータを用意しており、特定の顧客の要件を満たすようにカスタマイズできます。

定格電圧 回路ブレーカーが設計された最高電圧です。少なくともシステム電圧でなければなりません。定格電流 ブレーカーが過熱することなく流すことができる連続電流です。これは、変圧器の通常の負荷電流以上である必要があります。定格短絡遮断電流 ブレーカーが遮断できる最大故障電流です。これは変圧器保護にとって最も重要なパラメータです。変圧器を流れる可能性のある最大故障電流を処理できる十分な大きさにする必要があります。回路ブレーカーの遮断電流定格が低すぎると、大電流障害を遮断できず、変圧器の破壊につながる可能性があります。定格短絡電流 ブレーカーが閉じることができる最大ピーク電流です。これは、障害によりブレーカーが閉じる可能性があるアプリケーションでは重要です。作動時間はトリップ信号を受信して​​からブレーカーが開くまでの時間です。変圧器を保護するには、故障時に変圧器内で消費されるエネルギー量が制限されるため、動作時間が短いほど常に優れています。過渡回復電圧 (TRV) は、電流が遮断された直後に回路ブレーカーの接点間に現れる電圧です。 TRV 波形は、システムのインダクタンスとキャパシタンスによって決まります。サーキットブレーカーは、再点弧せずにこの TRV に耐えることができなければなりません。

以下の表は、変電所環境で使用される高電圧サーキットブレーカーの一般的な技術パラメータをまとめたものです。

正しいパラメータを備えた高電圧サーキットブレーカーを選択するのは簡単な作業ではありません。それには、変圧器の故障電流の詳細な分析が必要です。故障電流は、システムのインピーダンスと変圧器の定格によって決まります。パラメータを過大評価すると、コストが高くなり、不必要な過剰仕様が発生します。それらを過小評価すると、致命的な失敗につながる可能性があります。 Lugao Power Co.,Ltdのエンジニアリングチーム。は、お客様に詳細な技術サポートを提供し、特定の変圧器保護のニーズに適した高電圧サーキットブレーカーの選択を支援します。

最新の制御と監視はどのようにしてサーキットブレーカーの効果を高めるのでしょうか?

高電圧サーキットブレーカーはもはや単なる機械式スイッチではありません。最新バージョンには、変圧器を保護する効果を大幅に高める高度な制御および監視システムが統合されています。これらのシステムはブレーカーの神経系であり、リアルタイムのフィードバック、診断、および変化する状況に適応する能力を提供します。この技術の中核となるのは、変圧器と送電網からの電流と電圧信号を継続的に監視するデバイスである保護リレーです。故障を検出すると、ブレーカーの動作機構にトリップ信号を送信します。リレーはいつ動作するかを決定する知性であり、サーキットブレーカーは動作を実行する筋肉です。リレーがなければブレーカーは盲目になります。ブレーカーがないとリレーは無力になります。これら 2 つのシステムを統合することで、最新の変圧器保護が非常に効果的になります。

最新の保護リレーは、短絡、地絡、過負荷など、さまざまな種類の故障を区別する高度なアルゴリズムを使用してプログラムできます。このインテリジェンスは、重要ではないイベントでブレーカーが開く迷惑なトリップを防止します。これは、安定した電力供給を維持するために非常に重要です。また、IEC 61850 などの通信プロトコルを使用して、変電所内の他のリレーと情報を共有し、調整された保護スキームを可能にします。この通信により、システムはネットワークの影響を受ける部分のみを分離し、停止の影響を最小限に抑えることができます。これは、変圧器の場合、障害が二次側にある場合、二次ブレーカーが障害を解除できなかった場合にのみ一次ブレーカーが作動するように設計でき、バックアップの保護層を提供できることを意味します。

最新のサーキットブレーカーにはリレーのほかに、状態監視センサーも装備されています。これらのセンサーは、動作時間、接点の移動量、ガス圧力 (SF6 ブレーカーの場合)、接点の温度などのパラメーターを測定します。このデータは継続的に収集および分析され、回路ブレーカーの状態の診断評価が提供されます。データを使用して障害が発生する前に予測できるため、予防的なメンテナンスが可能になり、デバイスの寿命を大幅に延ばすことができます。変圧器保護回路ブレーカーの場合、これはブレーカーの有効性がより予測可能で信頼性が高いことを意味します。 Lugao Power Co.,Ltd では、高電圧遮断器製品用に独自の状態監視システムを開発しました。このシステムにより、お客様はブレーカーの状態を完全に把握できるようになり、メンテナンスをより効果的に計画できるようになり、予期せぬ停止のリスクが軽減されます。当社の回路ブレーカーの物理的堅牢性と最新の監視の診断能力を組み合わせることで、信頼性が高いだけでなくインテリジェントな保護ソリューションを提供することができます。

よくある質問 (FAQ)

質問 1: 高電圧サーキットブレーカーが開いて障害が解消されるまでにどのくらい時間がかかりますか?

回答: 最新の高電圧遮断器の場合、故障電流の開始からアークの最後の遮断までの合計解除時間は、通常 30 ～ 50 ミリ秒です。これは人間のまばたきとほぼ同じ時間です。回路ブレーカーは、変圧器の過熱を防ぎ、系統の残りの部分を故障電流から保護するのに十分な速さで開く必要があります。 Lugao Power Co.,Ltd.の高圧サーキットブレーカー製品これらの高速開放時間を実現するように設計されており、変圧器が効果的に保護されます。

質問 2: サーキットブレーカーと断路器の違いは何ですか?

回答: サーキットブレーカーは、故障電流を遮断して機器を保護するように設計されています。切断スイッチは、メンテナンスのために回路を分離するように設計されており、故障電流を遮断するようには評価されていません。切断スイッチは、通常は回路ブレーカーが開いた後、回路に電力が供給されていないときにのみ操作されます。サーキットブレーカーはアクティブな保護装置であり、切断スイッチは絶縁のための安全装置です。どちらも変電所が安全で機能するために不可欠ですが、役割は大きく異なります。

質問 3: 高電圧サーキットブレーカーはどのくらいの頻度でメンテナンスする必要がありますか?

回答: メンテナンスの間隔は、ブレーカーの種類とメーカーの推奨によって異なります。 SF6 高電圧サーキットブレーカーの場合、通常、10 ～ 15 年ごと、または一定回数の操作後のいずれか早い方でメンテナンスが必要です。これには、SF6 ガスの圧力、動作機構、接触状態の確認が含まれます。バキュームブレーカーの場合、間隔はさらに長くなる可能性があります。 Lugao Power Co.,Ltdの当社の工場。は、当社のすべての高電圧サーキットブレーカー製品の詳細なメンテナンス スケジュールと推奨事項を提供し、お客様の運用寿命を延ばすのに役立ちます。

質問 4: 故障中に高電圧サーキットブレーカーが開かなかった場合はどうなりますか?

回答: サーキットブレーカーが開かない場合、「ブレーカー障害保護」として知られるバックアップ保護システムが動作します。これにより、通常、同じバスに接続されている他のすべての回路ブレーカーが作動し、変電所のセクション全体が遮断されます。これは致命的な障害を防ぐための最後の手段であり、広範囲にわたる停電につながります。これが、一次高電圧サーキットブレーカーの信頼性が非常に重要である理由であり、Lugao Power Co.,Ltd が当社は製造プロセスにおける品質とテストを非常に重視しています。

質問 5: 内部故障から変圧器を保護するために高電圧サーキットブレーカーを使用できますか?

回答: はい、ただし差動保護リレーが必要です。このリレーは、変圧器に出入りする電流を測定します。通常の状態では、これらの電流は等しくなります。内部故障がある場合、電流が変化し、リレーが高電圧サーキットブレーカーを作動させます。これは、内部変圧器の故障に対する主な保護です。当社の高電圧サーキットブレーカー ソリューションは、差動保護方式と完全に互換性があるように設計されています。

結論

高電圧サーキットブレーカーは単なる機器ではありません。これは、電力変圧器、ひいては電力網全体の重要な守護者です。これは、致命的な故障を検出し、変圧器を破壊する可能性がある大電流を遮断できる唯一のデバイスです。最新の高電圧サーキットブレーカー、特に Lugao Power Co.,Ltd が専門とする SF6 テクノロジーは、洗練されたインテリジェントで信頼性の高いコンポーネントに進化しました。その設計は、物理学、先進的な材料、精密な製造を組み合わせたものであり、これらすべてが連携して、最もクリティカルな状況において変圧器が保護されることを保証します。変圧器は多くの場合、変電所内で最も高価かつ重要な資産であり、その保護を成り行き任せにすることはできません。速いだけでなく、信頼性が高く、再現性があり、予測可能なサーキット ブレーカーが必要です。

鹿皓電力株式会社 では、当社の高電圧サーキットブレーカー製品が送電網の信頼性を確保する上で重要な役割を果たしていることを理解しています。だからこそ、私たちは研究、開発、品質管理に多大な投資を行っています。当社の工場は、最も厳しい国際規格を満たすだけでなく、それを超える回路ブレーカーの製造に専念しています。変圧器の保護をアップグレードしたい場合、または新しい変電所を計画している場合は、ぜひ当社までご連絡ください。お客様の具体的な要件と、当社の高電圧サーキットブレーカーソリューションがどのように必要な保護を提供できるかについて説明させていただきます。魯高電力株式会社にお問い合わせください。今日義務のない相談を受けて、真に信頼できる高電圧サーキットブレーカーが変圧器保護にもたらす違いを発見してください。
