高電圧サーキットブレーカーは変電所内の作業員の安全をどのように確保しますか?

現代の変電所の中心部に立つところを想像してみてください。空気には位置エネルギーが厚く、メガワットの電力が巨大な変圧器を通って流れ、街を照らす準備ができています。ここで働くエンジニアや技術者にとって、最大の恐怖は停電ではありません。それは、そのエネルギーがアークフラッシュの形で壊滅的に放出されることです。このような一か八かの環境では、高圧サーキットブレーカー 単なるスイッチングデバイスではありません。それは究極のボディガードです。それは、電力の生の力と送電網を維持する職員の安全との間に立ちます。しかし、このエンジニアリングは正確にどのように人命を救う義務を果たしているのでしょうか?

その答えは、一瞬の物理学、堅牢な機械的インターロック、およびフェールセーフ制御システムの組み合わせにあります。あ高圧サーキットブレーカー受動的な障壁となるのではなく、脅威が人間のオペレータに到達する前に予測、隔離、無力化する能動的な保護者として機能することで、人の安全を確保します。標準的なスイッチとは異なり、高圧消弧ガス (SF6 など) またはオイルの真空中で動作し、プラズマ アークを数ミリ秒で消すことができます。しかし、本当の安全性の尺度は、充電部分の物理的な分離から制御回路の論理的な分離まで、あらゆるレベルで人体保護を優先する設計哲学にあります。私たちの工場は鹿皓 は数十年をかけてこれらの安全階層を完成させ、あらゆる安全性を保証してきました。高圧サーキットブレーカー私たちが生み出すのは、配電の最前線で働く男女のための安全の砦です。

目次

• 1. 保護の構造: サーキットブレーカーが保護者となる理由は何ですか?
• 2. 逮捕の物理学: 障害中断によりアークフラッシュの脅威はどのように排除されるのでしょうか?
• 3. 安全性の階層: 物理的および電気的インターロックが交渉不可能である理由
• 4. 安全のための構成: 開閉装置のレイアウトの違いが人員のリスクに与える影響
• よくある質問 (FAQ)
• 結論: Lugao Power Co.,Ltd.との安全パートナーシップ

保護の構造: サーキットブレーカーが保護者となる理由は何ですか?

どのようにして高圧サーキットブレーカー命を守るためには、その構造を解剖する必要があります。これは単一のデバイスではなく、システムのシステムであり、各層が電気災害に対する重要な障壁を追加します。これを中世の騎士の鎧と考えてください。外側のシェルが最初の打撃を跳ね返し、鎖帷子が衝撃を吸収し、パッド入りの下層が着用者が衝撃に耐えられるようにします。高電圧の場合、これらの層は物理的な絶縁、アクティブなアーク消弧、およびフェールセーフ制御ロジックです。私たちの工場はそれぞれを設計します高圧サーキットブレーカーこれらの同心円状の防御リングにより、たとえ 1 つのシステムが機能不全に陥ったとしても、他のシステムが前線を維持できるようになります。

典型的な生きた水槽 SF6 の層を見てみましょう高圧サーキットブレーカー私たちの施設から:

レイヤー 1: エンベロープと断熱材

安全性の最初の層は物理的な筐体です。すべての活電コンポーネント (接点、アーク シュート、接続ポイント) は、接地された金属エンベロープ内に密閉されています。最新の SF6 ブレーカーでは、このエンベロープには空気よりもはるかに優れた絶縁耐力を持つ媒体である六フッ化硫黄 (SF6) ガスが充填されています。これは、ブレーカーの近くに立っている人は、ガスの強力な誘電特性と頑丈なタンク壁によって、内部の致死的な可能性からすでに隔離されていることを意味します。万一異常が発生した場合でも、タンクは破裂することなく内圧に耐えるよう設計されており、高温のガスや破片が外部に排出されるのを防ぎます。この封じ込めは、見落とされがちですが、人員の安全を確保するための最初の層です。

レイヤー2: インタラプター – 「ガーディアンの心臓」

故障が発生すると、ブレーカーの遮断ユニットが作動します。ミリ秒以内に、可動接点が固定接点から分離します。しかし、この行動だけでは危険な弧を引き起こす可能性があります。インタラプタ ユニットには、SF6 ガスを機械的に圧縮し、アーク ゾーンに高速ジェットを噴射するパッファ シリンダが含まれています。このジェットはアークを冷却し、イオン化した粒子を一掃し、電流を強制的にゼロにして電気の流れを止めます。この動作の速度は 50 ミリ秒未満であることが多く、故障の継続時間が制限され、アーク フラッシュの危険の主な原因である放出される熱エネルギーが最小限に抑えられます。駅員にとって、これは、潜在的な壊滅的な断層が、そのエネルギーが生命を危険にさらすレベルに達する前に消滅することを意味します。私たちの工場の高圧サーキットブレーカーシリーズは最大 63 kA の短絡電流を処理できるようにテストされており、最も過酷な送電網イベントでも安全に管理されることが保証されています。

レイヤ 3: 制御および連動システム

アークの物理的な消滅を超えて、高圧サーキットブレーカー労働者を危険にさらすような方法で運転できないようにする必要があります。これは、洗練された機械的および電気的インターロック システムによって実現されます。たとえば、ブレーカーが「テスト」位置にある場合、または接地スイッチが作動していない場合、閉鎖機構はロックアウトされることがよくあります。キーを回すとメカニカルブロックが解除される「キー連動」を採用し、安全状態を物理的に確認した上でブレーカーの状態を変更することができます。制御ロジックのこの層は、変電所における労働災害の主な原因である偶発的な通電を防止するヒューマン マシン インターフェイスです。

逮捕の物理学: 障害中断によりアークフラッシュの脅威はどのように排除されるのでしょうか?

「アークフラッシュ」という用語は、変電所における最も重大な危険と同義です。これは、アースまたは別の相への低インピーダンス接続によって生じる一種の電気爆発です。結果として生じる光、音、熱エネルギーは即座に致死的になる可能性があります。主要なメカニズムは、高圧サーキットブレーカー職員を保護するには、このアークの開始点を阻止する必要があります。これを行うには、ブレーカーは電気の基本的な物理学、具体的には、アークが電流を流し続けるイオン化ガスの高伝導性パスを作成するという事実を克服する必要があります。

これは、私たちの内部で起こる物理的なシーケンスを段階的に示したものです。高圧サーキットブレーカー障害が検出された場合:

• 検出と信号:保護リレー (ブレーカーの一部ではありませんが、ブレーカーに接続されています) が過剰な電流を感知し、ブレーカーの動作機構にトリップ信号を送信します。
• 接点間隔 (T0):動作機構 (スプリング、油圧、または空気圧) により、可動接点が固定接点から引き離されます。接点が分離すると、接点間に電気アークが発生します。このアークは本質的に絶縁ガスを通る短絡ですが、温度は 20,000K を超えます。
• パファーアクション (T0 ～ T2):接触の動きと同時に、遮断器内のピストンが SF6 ガスを圧縮し、その圧力が公称 5 bar から 15 bar 以上に上昇します。この圧縮ガスはノズルを介して超音速でアーク ゾーンに送られます。
• 電流ゼロでのアーク消滅 (T3):高速のガス流はアークから熱を奪い、イオン化した粒子を吹き飛ばします。自然な交流 (AC) 波形はゼロ点を通過します。まさにこの瞬間に、イオン化の減少と冷却ガスの組み合わせにより、アークの再点火が停止します。電流は永久に遮断されます。
• 誘電回復:遮断後、接点ギャップは新鮮でイオン化していない SF6 ガスで満たされ、絶縁耐力がすぐに回復するため、ブレーカーは再点弧することなくシステム電圧に耐えることができます。

このシーケンス全体は 30 ～ 60 ミリ秒の時間枠で発生します。メンテナンスを行う技術者にとって、アークフラッシュの脅威は最小限に抑えられるだけではありません。故障エネルギーは開閉所の屋外ではなく、密閉された遮断器室内で放散されるため、効果的に排除されます。当社の工場では、このプロセスの広範な高速カメラ分析を実施し、ノズルの形状とパッファーのタイミングを改良することができました。高圧サーキットブレーカー可能な限り最速のクリアタイムを達成するために。この速度が安全です。それは、短期間の障害と大惨事の違いです。

さらに、操作機構そのものの設計も安全性に貢献しています。当社の工場では「トリップフリー」メカニズムを採用しています。つまり、障害中に閉コマンドが保持された場合でも、ブレーカーが無効になって開きます。このフェールセーフにより、古いシステムでは一般的な危険である、障害時の再通電の試みに人員がさらされることがなくなります。

安全の階層: 物理的および電気的インターロックが交渉不可能である理由

安全性を追求し、高圧サーキットブレーカー最初に予防、次に保護、最後に緩和という厳格な階層構造によって管理されます。ブレーカーのキャビネットおよび制御システム内に組み込まれた物理的および電気的インターロックは、この階層を具体化したものです。これらのインターロックはオプションのアドオンではありません。これらは機器の安全な操作の基本です。これらは特定の一連の操作を強制するように設計されており、単一の人的エラーが実際の作業環境につながることはありません。この哲学は、最も安全なシステムとは本質的に間違いを防ぐシステムであると信じているため、当社の工場の設計プロセスに深く根付いています。

変電所の一般的な作業中に人員を保護する主要なインターロック メカニズムを調べてみましょう。

1. 位置ベースのインターロック (機械的):これらは、ブレーカー トラック (引出開閉装置内) または接地開閉器の位置に基づいて動作を防止する物理的なブロックです。たとえば、接地スイッチが「閉」位置にある場合、ブレーカーを閉じることはできません。これは、カムとロックピンの配置によって実現されます。私たちの中で高圧サーキットブレーカーキャビネットでは、このインターロックが絶対であることを保証するために、単なる電気信号ではなく、確実な機械的リンケージを使用します。これにより、接地線にブレーカーを閉じるという非常に危険なシナリオが防止されます。

2. キー連動（プログラムによる）：このシステムは一連のロックとキーを使用します。 1 つのキーは、ブレーカーが特定の状態 (たとえば、開いていて分離されている) にある場合にのみ取り外すことができます。そのキーは、接地スイッチのロックを解除するために使用されます。これにより、厳格な手順が強制されます。たとえば、フィーダ ケーブルのメンテナンスを行うには、オペレータは次の手順を実行する必要があります。(a) ブレーカーを開き、(b) ブレーカーを切り離し (ラックから外し)、(c) 接地スイッチを閉じます。各ステップには一意のキーが必要で、シーケンスは事前に定義されています。当社の工場は、各変電所の特定のバスバーおよびフィーダ構成に合わせたカスタム キー インターロック スキームを提供し、アクセスが許可される前に常に「安全な状態」が検証されることを保証します。

3. 電気的インターロック (ロジックベース):これらは、無効な条件下でブレーカーが閉じたり開いたりするのを防ぐ監視制御です。たとえば、保護リレーからの「ブロック閉」信号は、閉路コイルへの通電を防ぎます。さらに重要なのは、障害発生後に閉コマンドが維持された場合にブレーカーが繰り返し開閉するのを防ぐ「アンチポンピング」ロジックを組み込んでいることです。これにより、ブレーカーが損傷し、障害除去中に致命的な故障が発生する可能性があり、近くにいる人を危険にさらすことを防ぎます。私たちの現代では高圧サーキットブレーカーモデルでは、これらの論理機能が自己診断機能を備えたスマート制御モジュールに統合されており、配線エラーのリスクが軽減されます。

なぜこれは交渉不可能なのでしょうか？オペレータが回路をテストする必要がある状況を考えてみましょう。これらのインターロックがないと、単純な通信ミスにより、接地クランプがラインに取り付けられたままブレーカーが閉じられる可能性があります。その結果生じる爆発は致命的となるでしょう。私たちの工場は鹿皓電力株式会社はインターロックを二次的な安全機能ではなく一次的な安全機能として扱います。当社はこれらのインターロックを模擬故障条件下で広範囲にテストし、安全な状態で故障することを確認します。

安全のための構成: 開閉装置のレイアウトの違いが人員のリスクに与える影響

方法高圧サーキットブレーカー変電所の開閉装置に組み込まれると、操作員の安全に大きな影響を与えます。空気絶縁開閉装置 (AIS) とガス絶縁開閉装置 (GIS) の 2 つの主な構成が主流です。それぞれに異なるリスクと安全上の利点があります。適切なレイアウトを選択することは、戦略的な安全上の決定です。当社の工場は、構成ごとに詳細なリスク評価を提供し、電力会社がスペースの制約と従業員の安全のバランスをとるのに役立ちます。

主要な安全パラメータに基づいてこれらの構成を比較してみましょう。

表が示すように、GIS テクノロジーは人の安全において大きな進歩をもたらします。カプセル化することで、高圧サーキットブレーカーおよび他のすべてのコンポーネントが SF6 で満たされた金属筐体内にあるため、GIS は外部アーク フラッシュのリスクを事実上排除します。システムは加圧されているため、たとえ障害が発生したとしても爆発は抑制され、圧力は放出を人員から遠ざけるように設計された圧力逃がしダクトを通じて放散されます。対照的に、AIS ブレーカーは開放構造物に取り付けられており、接地とインターロックが組み込まれていますが、障害が発生すると開閉所に伝播する激しく危険なアーク フラッシュが発生する可能性があります。

ただし、GIS にも安全性に関する考慮事項がないわけではありません。 SF6 ガスは高密度で、密閉空間内の酸素を置換する可能性があり、重大な内部障害が発生すると、有毒な分解生成物が形成される可能性があります。私たちの高圧サーキットブレーカーGIS ユニットにはガス監視システム (密度と水分) が組み込まれており、これらの副産物を安全に処理するために圧力逃がしベントと排気フィルターが装備されています。また、適切な個人用保護具 (PPE) を使用して、ガスサンプリングやコンポーネント検査のための日常的なアクセスを安全に行えるように、GIS コンパートメントを設計しています。当社の工場は、GIS 操作の特定の安全プロトコルに関する包括的なトレーニング パッケージを提供しており、このテクノロジーは優れた保護を提供する一方で、メンテナンスには規律あるアプローチが必要であることを強調しています。

最終的に、電力会社が AIS を選択するか GIS を選択するかにかかわらず、高圧サーキットブレーカー中心的な安全コンポーネントです。当社の工場では、開閉装置のレイアウトに関係なく、供給するブレーカーには最高レベルのインターロック、消弧機能、および電力網を維持する人々を保護する診断インテリジェンスが装備されていることを保証します。

よくある質問 (FAQ)

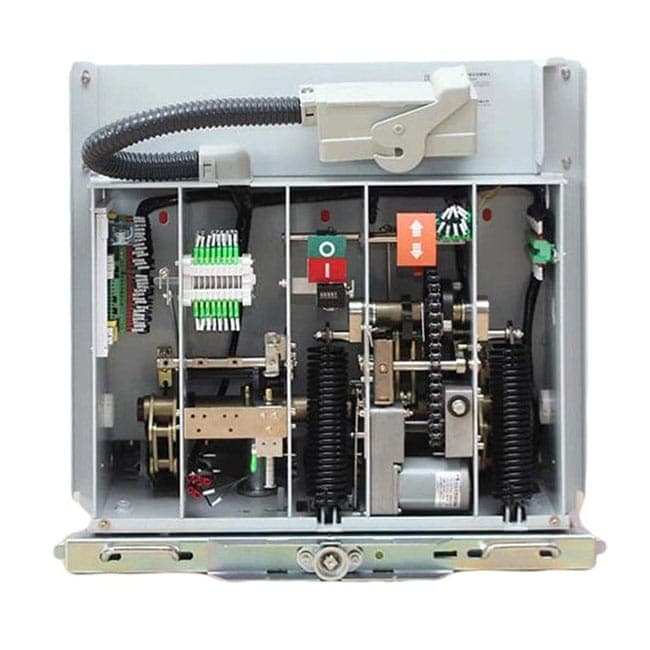

質問 1: 安全性の点で、SF6 サーキットブレーカーと真空サーキットブレーカーの主な違いは何ですか?

回答: SF6 と真空ブレーカーは両方とも安全のために使用されますが、媒体が異なります。 Lugao Power Co.,Ltd のような SF6 ブレーカーは、優れた誘電特性を備え、高電圧用途 (最大 800kV) に最適な SF6 ガスを使用しています。密閉されたチャンバー内にアークが含まれていますが、ガス自体は温室効果ガスであるため、慎重な取り扱いが必要です。真空遮断器は、誘電体として真空を使用します。これは非常に安全であり、ガス処理を必要としませんが、真空遮断器の物理的制約により、通常は中電圧 (最大 52kV) に制限されます。高電圧変電所職員の安全のために、SF6 は優れた遮断能力を備えていますが、環境リスクや窒息リスクを軽減するには、堅牢なガス処理および監視システムが不可欠です。

質問 2: 高電圧サーキットブレーカーの「トリップフリー」機構はどのように安全性を高めますか?

回答: 「トリップフリー」機構は重要な安全機能です。これにより、(障害により) トリップ コマンドがアクティブになっているときにオペレーターがブレーカーの閉ボタンを押したままにすると、ブレーカーは閉コマンドを無効にして開いたままになることが保証されます。これにより、人員が近くにいるときにブレーカーが障害のある回路を閉じて再通電しようとすることが防止されます。これにより、ブレーカーを手動介入では無効にできない状態に事実上置き、致命的な再故障の可能性を防ぎます。この設計は、当社工場のフェールセーフ哲学の中心となっています。

質問 3: 災害時に従業員の安全を確保するために、高圧サーキットブレーカーを遠隔から開くことはできますか?

答え: はい。最新の高電圧サーキットブレーカーには、SCADA または変電所制御システムを介したリモートトリップ機能が装備されています。これにより、火災、地震、差し迫ったアークフラッシュの脅威などの緊急事態が発生した場合、オペレーターは誰かが装置に近づく前に、安全な距離（制御室）からブレーカーを開くことができます。この遠隔操作は最新のデジタル変電所の重要な利点であり、極端な事態が発生した際の人命へのリスクを大幅に軽減します。当社の工場には、信頼性の高いリモート操作を保証するために、堅牢な通信インターフェイス (IEC 61850) が統合されています。

質問 4: 別の作業者がキュービクル内にいるときに、作業者が誤ってブレーカーを閉じることを防ぐ安全機能は何ですか?

回答: これは主に機械的インターロックと南京錠の組み合わせによって防止されます。ほとんどの開閉装置設計では、回路が完了していないとブレーカーを「閉」位置に置くことができません。さらに、この機構には、ブレーカーが閉じている場合に接地スイッチが閉じるのを機械的に防止する「接地」位置があります。最後に、ブレーカーの制御回路に物理的な南京錠を備えたロックアウト/タグアウト (LOTO) 手順を使用することで、メンテナンスの進行中にブレーカーをリモートまたはローカルで閉じることができなくなります。これらの多層的な対策により、フェールセーフ システムが構築されます。

質問 5: Lugao Power Co.,Ltd.は、高電圧サーキットブレーカーの安全な操作に関するトレーニングを提供していますか?

回答: はい、アフターサービスの一環として包括的なトレーニング プログラムを提供しています。このトレーニングでは、基本的な操作だけでなく、インターロック システム、アーク フラッシュの安全性、緊急手順、個人用保護具 (PPE) の適切な使用に関する詳細なモジュールもカバーしています。当社は、オペレーターと技術者が当社の機器に組み込まれた安全メカニズムを確実に理解できるように、オンサイトのトレーニングと仮想シミュレーションを提供します。この教育への取り組みは、単なる機器のサプライヤーではなく、安全性のパートナーとなるという当社の中核哲学の一部です。

結論: Lugao Power Co.,Ltd.との安全パートナーシップ

高電圧サーキットブレーカーは、変電所の安全性の縁の下の力持ちです。それは、断層の猛威を抑えるために目に見えないように立っている装置であり、厳格な一連の操作を強制する装置であり、私たちの世界に電力を供給する数百万ボルトから男性と女性を物理的に分離する装置です。で鹿皓電力株式会社、私たちの工場は単に製造するだけではありません高圧サーキットブレーカー単位。私たちは安全システムを設計します。私たちは、すべての仕様とすべてのテストレポートの背後に人間の幸福があることを理解しています。当社は、当社の製品が送電網を保護するだけでなく、送電網にサービスを提供する人々も確実に保護できるように、中断技術、インターロック ロジック、診断インテリジェンスの限界を押し上げることに尽力しています。安全性はチェックリストではありません。それは私たちの文化です。

変電所の安全インフラを強化する準備はできていますか?接触鹿皓電力株式会社今日現在のブレーカー群の包括的な安全監査のために。当社の専門家チームは、既存の機器を詳細に分析し、アップグレードを推奨し、スタッフ向けにカスタマイズされたトレーニング計画を作成します。当社は無料の初回相談と、詳細な図面や安全マニュアルを含む包括的な技術パッケージを提供します。鹿皓 Power Co.,Ltd に今すぐ無料の安全相談をリクエストしてください。そして、変電所に最高の高電圧サーキットブレーカー安全技術が装備されていることを確認してください。
