高電圧サーキットブレーカーは電力システムの信頼性、効率、安全性のバランスをどのようにとっているのでしょうか?

現代の電力網の広大な騒音ネットワークの中で、静かな戦いが激化しています。一方で、信頼性の高い中断のない電力への需要は、数百キロメートルの送電線と変圧器を通って流れます。もう 1 つは、落雷、倒木、機器の故障など、システム内に破壊的な電流を流す可能性がある障害の脅威です。この微妙なバランスを守るのは、高圧サーキットブレーカー。これらは単なるスイッチではありません。これらは洗練された電気機械システムであり、逆説的に単純だが非常に複雑なタスクを実行する必要があります。つまり、通常の負荷電流を何年も損失なく流し、ミリ秒以内に障害による膨大な電流を遮断します。これがエンジニアリングの課題の核心です。高電圧サーキットブレーカーは、電力システム動作の 3 つの重要な柱である信頼性、効率、安全性のバランスをどのようにとるのか?

その答えは、高度な物理原理、慎重なエンジニアリング設計、およびインテリジェントなシステム統合の組み合わせにあります。信頼性は、堅牢な素材、複数の安全マージン、予測診断の使用によって実現されます。低抵抗接点、最小限の動作エネルギー、長いメンテナンス間隔によって効率が最適化されます。不活性消弧媒体、堅牢なインターロック、遠隔操作機能の使用により安全性が確保されています。高電圧遮断器は、通常の状態では完全な導体として機能し、障害状態では完全な絶縁体として機能する必要があります。この二重性は、アークの正確な制御によって達成されます。バランスは静的な点ではなく、技術の進歩と送電網の需要の変化に応じて動的に進化する目標です。この記事では、この天びんのコアコンポーネントを詳しく分析し、最新の高電圧サーキットブレーカーが 3 つの柱すべてにわたって優れた性能を発揮できるようにする物理的、機械的、および制御戦略を探ります。また、これらの重要なコンポーネントの設計と選択に役立つ技術仕様と運用上の洞察も共有します。

目次

• 1. 中断の物理学: アークはどのように消えるのか?
• 2. 信頼性の柱: サーキットブレーカーが何十年も信頼できる理由は何ですか?
• 3. 効率の柱: サーキットブレーカーはどのようにして損失を最小限に抑えることができるのでしょうか?
• 4. 安全の柱: 人員とシステムの保護はどのように達成されますか?
• 5. バランス法: これら 3 つの柱はどのように対立し、協力しますか?
• よくある質問 (FAQ)
• 結論: サーキットブレーカー設計の将来

1. 中断の物理学: アークはどのように消えるのか?

高電圧遮断器がその中核となる目的のバランスをどのようにとっているかを理解するには、まずアーク消滅の基本的な物理学を理解する必要があります。サーキットブレーカーの接点に負荷がかかると、ギャップを横切って電気アークが発生します。このアークは高温のプラズマであり、電流が流れており、放っておくと故障電流が無限に流れ続けます。サーキットブレーカーの仕事は、次の自然電流がゼロになった時点でアークを強制的に消滅させることです。問題は、電流がゼロになった後に電圧が上昇すると、アークがイオン化経路を生成して急速に再点火する可能性があることです。遮断を成功させる鍵は、ギャップを脱イオン化し、過渡回復電圧 (TRV) が上昇するよりも早く絶縁耐力を回復することです。

最新の高電圧遮断器におけるアーク消滅の主なメカニズムは、消弧媒体の使用です。これは、六フッ化硫黄 (SF6) ガス、真空、またはオイルであり、それぞれ独自の物理的特性を持っています。 SF6 は電気陰性です。これは、SF6 の分子が自由電子を容易に捕捉し、アーク チャネルの形成を防ぐことを意味します。これにより、高電圧と大電流の両方で非常に効果的になります。サーキット ブレーカーの設計はこの原理を使用しています。つまり、パッファ シリンダーに接続された可動接点が、開放ストローク中に SF6 ガスを圧縮します。この加圧ガスはノズルを通ってアーク領域に導かれ、イオン化粒子を一掃してプラズマを冷却します。これは、高電圧サーキットブレーカーがわずか 30 ～ 50 ミリ秒で膨大な故障電流を遮断できる物理原理です。

これらの設計特徴とサーキットブレーカーの全体的なバランスとの間には密接な関係があります。遮断媒体の選択により、環境への影響、メンテナンスの要件、および機器の物理的なサイズが決まります。 SF6 は非常に効果的ですが、地球温暖化係数 (GWP) が高いため、代替品の需要が高まっています。真空ブレーカは中電圧で優れた性能を発揮しますが、高電圧用途では複数の遮断ユニットを直列に接続する必要があります。したがって、遮断媒体の選択は、回路ブレーカーの動作信頼性、コスト、環境持続可能性に直接影響を与えるため、バランスをとる上で重要な要素となります。

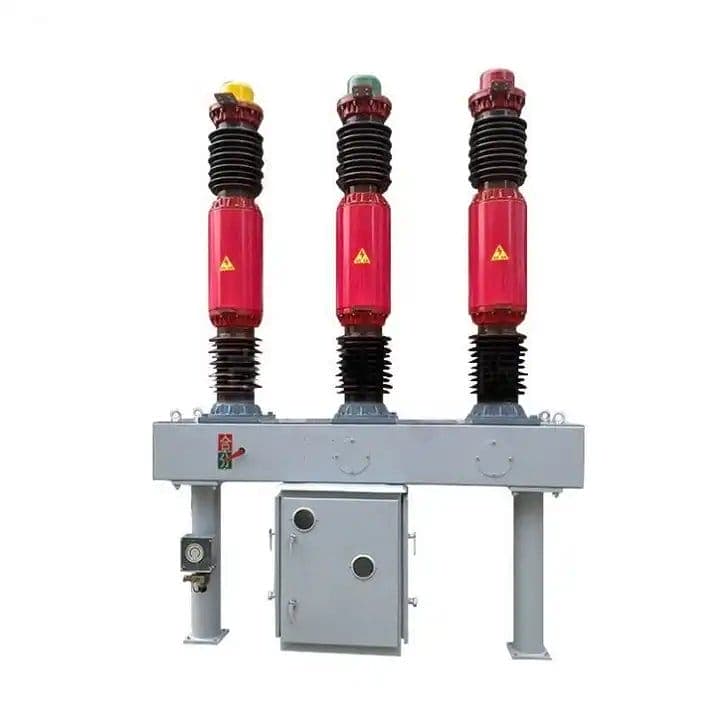

当社の鹿皋工場は、さまざまな用途のニーズに合わせて消弧プロセスを最適化する一連の高電圧サーキットブレーカーを開発しました。送電レベルのアプリケーション (72.5 kV 以上) 向けに、当社は高度なパッファおよびセルフブラスト技術を備えた SF6 サーキットブレーカを提供し、高い短絡遮断容量と低い動作エネルギーを組み合わせています。セルフブラスト機構は、アークエネルギー自体を使用してガスの圧縮を補助し、動作機構に必要な機械的エネルギーを削減し、全体の効率を高めます。次の表は、当社の高電圧サーキットブレーカー モデルの一般的な遮断性能を示しています。

2. 信頼性の柱: サーキットブレーカーが何十年も信頼できる理由は何ですか?

電力業界では多くの場合、信頼性が最優先事項となります。高電圧サーキットブレーカーは戦略的資産であり、その故障は壊滅的な結果をもたらす可能性があります。信頼性は単一の機能によって実現されるものではありません。それは、材料の選択、機械設計、環境回復力、予測診断を含む意図的な設計哲学の結果です。最新の高電圧遮断器は、何か月、場合によっては数年にわたって休止状態にありながら、必要に応じて絶対的な確実性を持って動作することができなければなりません。このレベルの信頼性を達成することは、エンジニアリングの勝利です。

信頼性の基礎は材料の選択にあります。電流が流れる経路では、接点システムが特に重要です。接触面は通常、銀メッキまたは銀タングステン合金で、高い導電性と接触溶接に対する耐性を考慮して選択されます。接触圧力は慎重に制御され、長時間の閉位置中に過度の摩耗を引き起こすことなく低抵抗を維持します。使用される潤滑剤は、機械機構の寿命を長くできるように特別に配合されています。グリースは、広い温度範囲にわたって特性を維持し、サーキットブレーカーの寿命にわたって一貫した動作を提供する能力を考慮して選択されます。これらは既製のコンポーネントではありません。これらは、高電圧サーキットブレーカーの厳しい環境向けに特別に設計されています。

操作機構の機械設計も同様に重要です。この機構は、必要な遮断時間を達成するのに十分な速度で可動接点アセンブリの質量を、数千回の動作にわたって繰り返し確実に移動できなければなりません。これは、バネ、油圧、または空気圧のエネルギー貯蔵システムを組み合わせることによって実現されます。ばね機構は設計が単純ですが、数十年にわたってその力を維持できるばねを備えていなければなりません。このため、工場ではスプリングにあらかじめ荷重がかけられることが多く、可動部品の数を最小限に抑えて機械的摩耗や故障の可能性を減らすように機構が設計されています。

環境耐性も信頼性のもう 1 つの重要な要素です。高電圧サーキットブレーカーは、雨、雪、氷、塩水噴霧、および極端な温度にさらされる屋外に設置されることがよくあります。インタラプタ内の SF6 ガスは、接点にクリーンで制御された環境を提供しますが、外部構造は保護する必要があります。これは、ハウジング、シールの慎重な設計、および高品質の耐食性素材の使用によって実現されます。使用する絶縁体は重要です。セラミックまたはポリマー絶縁体は、電圧ストレスや環境汚染に耐える必要があります。私たちの工場は鹿皓電力株式会社は高級材料のみを使用しており、当社のサーキットブレーカーは極端な条件に耐えられるようにテストされており、長期的な信頼性が保証されています。

最近のサーキットブレーカーには、状態監視システムが搭載されることが増えています。これらのシステムは、動作メカニズム、ガス圧力、接点の移動量、および電気回路を監視します。この情報は障害を予測するために使用され、問題が発生する前にメンテナンスを計画できるようになります。光ファイバーの電流センサーや電圧センサーなどのセンサーの統合により、サーキットブレーカーの状態に関するリアルタイムのデータが提供され、メンテナンスが時間ベースのアプローチから状態ベースのアプローチに移行します。これは信頼性の未来です。高電圧サーキットブレーカーが必要なときに動作することを保証するだけでなく、ますます確実性を高めて動作することを把握することです。これらのアプローチを組み合わせることで、最新の高電圧サーキットブレーカーは、一世代前には想像もできなかったレベルの信頼性を実現しています。

3. 効率の柱: サーキットブレーカーはどのようにして損失を最小限に抑えることができるのでしょうか?

高電圧遮断器の文脈における効率とは、エネルギーをある形式から別の形式に変換することではありません。通常の通電状態での損失を最小限に抑え、動作に必要なエネルギーを削減することです。サーキット ブレーカーは 99.9% の確率で電力の流れの経路上にあり、この経路内の抵抗は熱損失 (I²R 損失) とシステム効率の低下に寄与します。したがって、接点と電流経路の設計が重要です。接触圧力は、接触抵抗を最小限に抑えるのに十分であると同時に、過度の摩耗を避けるために十分に低くなければなりません。材料の選択は重要な変数です。たとえば、銀メッキの接点は、非常に低い抵抗経路を提供します。さらに、接点の設計はホットスポットや局所的な加熱を避けるために最適化されています。

動作エネルギーも効率の要素の 1 つです。回路ブレーカーは、接点を迅速に開閉できなければなりません。この動作に必要なエネルギーは、充電されたスプリングや油圧アキュムレータなどの貯蔵されたエネルギー源から引き出されます。必要なエネルギーを最小限に抑えると、機構のサイズとコストが削減され、コンポーネントにかかるストレスが軽減され、システム全体の効率が向上します。アークエネルギーが急冷ガスの圧縮を助けるセルフブラスト設計は、この原理の代表的な例です。アーク自身のエネルギーを使用して遮断プロセスを支援することにより、動作機構に必要な機械的エネルギーが削減され、デバイスの全体的な効率が向上します。

効率のもう 1 つの重要な側面は、SF6 ガスの漏れ率です。 SF6 は高価な絶縁ガスであり、強力な温室効果ガスでもあります。あらゆる漏洩は、経済的コストと環境への影響の両方を意味します。最新の高電圧サーキットブレーカーは、漏電率が極めて低いように設計されています。高品質のシールと正確な製造基準により、耐用年数全体にわたってガスが遮断器内に閉じ込められることが保証されます。シーリング技術とガス密度の高度な監視を組み合わせることで、環境漏洩なく回路ブレーカーが最適なパフォーマンスで動作することが保証されます。

高電圧サーキットブレーカーの効率は、それ自体の動作を超えて、より広範な電力システムにまで及びます。回路ブレーカーは、迅速かつ信頼性の高い障害遮断を提供することで、莫大な経済コストをもたらす可能性がある機器の損傷や停電のリスクを最小限に抑えます。サーキットブレーカーは、最新の効率的な電力システムの重要なコンポーネントです。当社の高電圧サーキットブレーカーは、それ自体の機能が優れているだけでなく、系統全体の効率にも貢献するように設計されています。以下の表は、当社のサーキット ブレーカー モデルの主な効率向上機能の概要を示しています。

4. 安全の柱: 人員とシステムの保護はどのように達成されますか?

高電圧遮断器の文脈における安全性は、多面的な概念です。これには電力システム自体の保護が含まれ、障害状態時の熱的および機械的損傷から物理インフラストラクチャを保護します。また、高電圧および高エネルギーの電気機器のリスクから作業員を保護し、作業員を保護することも含まれます。安全性の欠陥は致命的な結果をもたらす可能性があるため、設計の主要な要因となります。安全性はアドオン機能ではありません。これは、サーキットブレーカーの動作に組み込まれた中心的な原理です。

安全性は遮断器自体から始まります。 SF6 などの絶縁媒体を選択すると、本質的に安全上の利点が得られます。このガスは不活性で不燃性であるため、石油サーキットブレーカーに伴う火災や爆発のリスクが排除されます。また、密封された遮断器は内部接点を環境から保護し、回路ブレーカーの保護機能が外部汚染によって損なわれないようにします。エンクロージャは、アークによる内部圧力に耐えるように設計されており、潜在的な障害を封じ込め、障害の影響から人員を保護します。

遮断器本来の安全性に加えて、最新の高電圧サーキットブレーカーには、幅広い安全インターロックと保護機能が組み込まれています。操作機構は機械式インターロックを採用しており、誤操作を防止します。たとえば、開放コマンドが与えられた場合、投入操作は機械的にロックアウトされ、故障により回路ブレーカーが投入されるのを防ぎます。電気制御回路も同様にロックアウトで保護されており、機構に損傷を与える可能性のある複数の操作を防止します。多くの場合、接地スイッチが統合されており、メンテナンスの目的で目に見えて検証可能な接地への経路を提供します。これらのインターロックは、作業員の安全と電力システムの信頼性を確保するために不可欠です。

安全性のもう 1 つの重要な側面は、故障電流の制限です。高電圧サーキットブレーカーは、故障電流を遮断するための主要なデバイスであり、その遮断を迅速に行う機能により、故障の継続時間を最小限に抑えることができます。これにより、システムコンポーネントへの熱的および機械的ストレスが軽減され、変圧器、ケーブル、発電機が損傷から保護されます。サーキットブレーカーは障害を迅速に解消することで、人員に危険を及ぼす可能性のあるアークフラッシュや爆発などの二次障害のリスクも軽減します。サーキットブレーカー自体に加えて、人員を保護するには適切な安全手順と訓練が不可欠です。回路ブレーカーは遠隔操作機能を備えて設計されているため、スイッチング操作中にオペレーターが装置から安全に離れた場所にいることができます。

安全性と他の柱とのバランスが重要です。極度の安全マージンを持って設計された回路ブレーカーは、より大きく、より重く、より高価になる可能性があります。ただし、機器によって提供される安全性は譲れない要素です。以下の表は、当社の高電圧サーキットブレーカーに統合されている主要な安全機能の概要を示しています。

5. バランス法: これら 3 つの柱はどのように対立し、協力しますか?

これまで、信頼性、効率性、安全性を 3 つの異なる柱として検討してきました。ただし、高電圧サーキットブレーカー設計の真の課題は、それらの相互作用にあります。これら 3 つの目的は矛盾することがよくあります。たとえば、信頼性を最大化する設計には追加の冗長性が含まれる可能性があり、これにより重量とコストが増加し、効率が低下する可能性があります。効率を最大化する設計には軽量の材料が使用される可能性がありますが、これらの材料は、より重く、より堅牢な代替品と同じ長期信頼性を提供できない可能性があります。サーキットブレーカーエンジニアの技術は、最適なバランスポイントを見つけることです。

接点設計の場合を考えてみましょう。高い信頼性を実現するには、接点は故障電流の電気的および熱的ストレスに耐えるように設計する必要があります。これには、より大きな接触面積またはより堅牢な材料が必要になる場合があり、接触抵抗が増加して効率が低下する可能性があります。逆に、高効率を達成するには接触抵抗を最小限に抑える必要がありますが、これにより接触の溶着や浸食が発生しやすい設計になる可能性があります。エンジニアは、これらの相反する要件に対処し、最良の妥協点を提供する材料と設計を選択する必要があります。同様に、動作メカニズムは信頼性が高くなるように設計する必要がありますが、そのエネルギー消費は回路ブレーカーの全体的な効率の要素となります。

この３本柱も連携しています。信頼性の高いサーキットブレーカーの方が安全です。サーキットブレーカーの信頼性が低い場合、障害を遮断できず、システムと人員の両方を危険にさらす致命的な障害につながる可能性があります。同様に、効率的な回路ブレーカーは、より低い温度で動作し、コンポーネントへのストレスが少ないため、信頼性も高くなります。セルフブラスト技術の使用は、このコラボレーションの完璧な例です。動作エネルギーを削減することで効率を向上させるだけでなく、機構にかかる機械的負荷を軽減することで信頼性も向上します。状態監視システムの統合は、3 つの柱すべてを同時に改善するための強力なツールです。サーキットブレーカーの状態を監視することで、システムは障害を予測して防止し、信頼性を向上させることができます。非効率的な動作モードを特定することで、システムを最適化し、効率を向上させることができます。また、潜在的な問題を早期に警告することで、このシステムを使用して安全性を高めることができます。

バランスがダイナミックです。テクノロジーが進歩するにつれて、最適なバランスの定義は変化します。新しい素材、新しいセンサー、新しい制御アルゴリズムの導入により、可能なことの限界が常に押し広げられています。高電圧サーキットブレーカーの将来は、サーキットブレーカーがデジタルグリッド内のスマートな通信ノードとなる、さらに高度な統合の 1 つです。それは、信頼性が高く、効率的で、安全であるだけでなく、自らの健康状態を積極的に管理し、自らのニーズを予測し、自らのパフォーマンスを最適化するシステムとなるでしょう。これが私たちの鹿皋工場が創造することに専念している未来です。

次の表は、高電圧サーキットブレーカーの設計上の選択が 3 つの柱にどのような影響を与えるかを示し、固有のトレードオフを示しています。

よくある質問 (FAQ)

質問 1: 高電圧サーキットブレーカーの一般的な寿命はどれくらいですか?また、その寿命に影響を与える要因は何ですか?

回答: Lugao Power Co.,Ltd. が製造するような高品質の高電圧遮断器の設計寿命は通常 30 ～ 40 年です。実際の寿命は、故障電流の遮断回数 (アーク放電による接点の劣化)、機械的動作の頻度 (機構に影響)、周囲環境 (腐食、温度)、メンテナンスの質など、いくつかの要因によって決まります。 SF6 サーキット ブレーカーを適切にメンテナンスすると、障害動作の回数が制限されているため、設計寿命を簡単に超える可能性があります。当社の回路ブレーカーは交換可能なアーク接点を備えて設計されており、コスト効率よく寿命を延ばすことができます。定期的な状態の監視とメンテナンスは、耐用年数を最大限に延ばすための鍵となります。

質問 2: 高電圧サーキット ブレーカーは、自然なゼロクロスを持たない直流 (DC) 障害をどのように処理しますか?

回答: 高電圧サーキットブレーカーは主に AC システム用に設計されており、電流は 1 サイクルあたり 2 回自然にゼロと交差します。 DC システムにはこの自然ゼロがないため、中断がはるかに困難になります。 DC 障害の場合、回路ブレーカーは電流をゼロに強制する必要があります。これは通常、専用の HVDC 回路ブレーカーを使用する高電圧 DC (HVDC) システムで実現されます。このブレーカーは、電流を強制的にゼロにするパワー エレクトロニクスと、障害を分離するための機械スイッチを組み合わせたハイブリッド アプローチなど、異なる遮断メカニズムを使用します。当社の工場は、これらの先進技術を組み込んだ、HVDC アプリケーション向けの特殊な高電圧サーキットブレーカーを製造しています。

質問 3: 死んだタンクと生きたタンクのサーキット ブレーカー構成の違いは何ですか?

回答: デッドタンク回路ブレーカーでは、遮断器は接地された金属製の筐体に収容されています。高電圧が封入されており、エンクロージャが接地電位にあるため、これには明らかな安全上の利点があります。活線タンクのサーキットブレーカーでは、遮断器が高電圧に設置されており、タンクは接地されていません。通常、デッドタンクブレーカーはメンテナンスが容易で、設計の柔軟性が高くなりますが、重量が増し、高価になります。ライブタンクブレーカーは軽量で誘電損失が低いため、一部の用途ではより効率的です。どちらの設計も Lugao Power Co.,Ltd の工場で製造されており、お客様は特定の要件に基づいて選択できます。

質問 4: SF6 サーキットブレーカーにはどのような潜在的な環境問題があり、どのように対処されていますか?

回答: SF6 は地球温暖化係数 (GWP) が高く、強力な温室効果ガスとなります。業界は、シールの改善、ガス取り扱い手順の厳格化、代替ガスの開発を通じて、SF6 排出量の削減に積極的に取り組んでいます。 Lugao Power Co.,Ltdの当社の工場。は、SF6 の漏出率を年間 0.1% 未満に抑えるプログラムを実施しています。さらに、当社はお客様により持続可能なソリューションを提供するために、AirPlus (GWP が大幅に低減された混合ガス) などの環境効率の高い代替品を使用した高電圧サーキットブレーカーの開発を積極的に行っています。これらの代替手段への移行は、当社の研究開発の取り組みにとって重要な優先事項です。

質問 5: 変電所のサーキットブレーカーに必要な短絡遮断容量はどのように計算すればよいですか?

回答: 必要な短絡遮断容量は、サーキットブレーカーの設置場所で流れることができる最大故障電流によって決まります。これには、電源インピーダンス、変圧器インピーダンス、ネットワーク構成を考慮した詳細な電力システムの検討が必要です。この研究では、対称短絡電流 (kA) と故障電流の DC 成分を決定する X/R 比を計算します。回路ブレーカーの定格短絡遮断電流は、この計算された電流より大きくなければならず、完全な非対称故障電流を遮断できなければなりません。当社工場のエンジニアリング チームはこの計算を支援し、お客様の用途に適した高電圧サーキット ブレーカーに関する専門的なアドバイスを提供します。

結論: サーキットブレーカー設計の将来

高電圧サーキットブレーカーは、信頼性、効率、安全性という競合する要求のバランスを常に保つ必要があるエンジニアリングの傑作です。このバランスは、慎重な材料の選択、機械設計、システムの統合によって実現されます。再生可能エネルギー源、分散型発電、DC 相互接続の増加により、電力システムがより複雑になるにつれて、回路ブレーカーに対する要求は増加する一方です。高電圧サーキットブレーカーの将来は、状態ベースのメンテナンス、リアルタイムのパフォーマンスの最適化、デジタルグリッドへのシームレスな統合を可能にするスマートテクノロジーの統合にあります。グリッドを保護する謙虚なスイッチは、洗練されたインテリジェントなノードになりつつあります。

鹿皓電力株式会社はこの進化をリードすることに専念しています。当社の研究開発への取り組みにより、当社の高電圧サーキットブレーカーは技術の最前線にあり、お客様に性能、信頼性、持続可能性の最適なバランスを提供することができます。ぜひ当社の製品範囲を調べて、当社のエンジニアリング チームに連絡して、特定の電源システム要件について話し合ってください。新しい変電所を計画している場合でも、既存の変電所をアップグレードする場合でも、ネットワークの効率を向上させたい場合でも、当社の専門家チームがいつでもお手伝いいたします。鹿高電力株式会社にお問い合わせください。今日当社の包括的な高電圧サーキットブレーカー ソリューションの詳細については、こちらをご覧ください。
