高電圧サーキットブレーカーを選択する際の重要な考慮事項は何ですか?

の選択高圧サーキットブレーカーこれは、電力システム エンジニアが行う最も重要な決定の 1 つです。これは単純な調達活動ではありません。これは、数十年にわたって電力ネットワーク全体の安全性、信頼性、経済的パフォーマンスに影響を与える戦略的な選択です。高電圧サーキットブレーカーの選択を誤ると、致命的な機器の故障、長時間の停電、および重大な経済的損失につながる可能性があります。逆に、適切に選択されたブレーカーはシステムの安定性を高め、ダウンタイムを最小限に抑え、メンテナンスの必要性を管理しながら長い耐用年数を提供します。課題は、選択プロセスに電気的、機械的、環境的、経済的要因が複雑に相互作用することです。この記事では、数十年にわたる業界経験と実践的な現場知識を活用して、エンジニアがこの重要な決定を下せるようガイドするための構造化されたフレームワークを提供します。

このガイドでは、基本的な電気定格から現在利用可能な高度な状態監視機能まで、考慮する必要がある重要なパラメーターを検討しながら、選択プロセスを詳細に説明します。私たちは、SF6、真空、新たな環境効率の高い代替技術などの主要なテクノロジーを検討し、さまざまな用途におけるそれぞれの長所と短所について説明します。また、設置、運用、メンテナンスの実際の現実にも取り組み、選択した高電圧サーキットブレーカーが技術仕様を満たしているだけでなく、電力会社や産業施設の運用能力にも適合していることを確認します。この記事で概説されている重要な考慮事項を理解することで、エンジニアは電力システムの長期的な完全性を確保するための情報に基づいた自信のある決定を下すことができます。私たちの工場は鹿皓電力株式会社は 20 年以上にわたって高電圧遮断器を製造しており、世界中の顧客にソリューションを提供してきた豊富な経験からこの知識をまとめました。

目次

• 1. 財団: 重要な電気定格とは何ですか?
• 2. テクノロジーの決定: どの割り込み媒体が最適ですか?
• 3. 環境と設置に関する考慮事項: どこで動作しますか?
• 4. 所有権の経済学: 購入価格を超えて
• 5. 将来性: ブレーカーをどのように保守および監視しますか?
• 頻繁にy よくある質問 (FAQ)
• 結論と次のステップ

1. 財団: 重要な電気定格とは何ですか?

145 kV 開閉所のアップグレードを任された変電所エンジニアを想像してみてください。このプロジェクトでは、重要な送電線を保護するために新しい高電圧サーキットブレーカーが必要です。既存のインフラストラクチャには定格 40 MVA の変圧器が含まれており、バスの障害レベルは 40 kA と計算されています。選択プロセスは、ブレーカーの能力を定義する一連の基本的な電気定格から始まります。これらの評価は任意の数値ではありません。これらは、電力システムの電気環境内で安全かつ確実に動作する回路ブレーカーの能力を数学的に表現したものです。エンジニアは、選択したデバイスの仕様が過小または過大でないことを確認するために、各定格を注意深く評価する必要があります。次の表は、主な電気定格とその実際的な重要性を示しています。

定格電圧は選択の基礎となります。これは、高電圧サーキットブレーカーが耐えることができる最大連続電圧です。 145 kV システムの場合、ブレーカーの定格は少なくとも 145 kV である必要があります。ただし、最大動作電圧を考慮することも重要です。最大動作電圧は公称電圧よりわずかに高くなる可能性があります。定格電流は、通常の負荷に耐えるのに十分であり、将来の成長に備えた余裕がなければなりません。ただし、短絡遮断電流は最も重要な安全定格です。高電圧サーキットブレーカーが安全に遮断できる最大故障電流を定義します。この定格が低すぎると、障害が発生した場合にブレーカーが壊滅的に故障する可能性があります。 Lugao Power Co.,Ltd. では、さまざまなシステム要件に適合するさまざまな短絡遮断容量を備えた一連の高電圧サーキットブレーカーを提供し、デバイスが過剰仕様でも過小仕様でもないことを保証します。

TRV はおそらく最も微妙ですが、同様に重要な評価です。ブレーカーが障害を遮断すると、開いている接点間に過渡電圧が発生します。この TRV は、振幅、上昇率、および周波数によって特徴付けられます。高電圧サーキットブレーカーは、アークを再点火することなく TRV に耐えるように設計する必要があります。 TRV は、システムのインピーダンスと中断が発生する波上のポイントによって決まります。特定の用途では、TRV をシステム調査から計算または取得し、ブレーカーの定格 TRV 能力と比較する必要があります。当社工場のエンジニアリング チームは、これらの複雑なパラメータの評価をサポートし、お客様が特定のネットワークの過渡特性に完全に適合する高電圧サーキット ブレーカーを選択できるよう支援します。

2. テクノロジーの決定: どの割り込み媒体が最適ですか?

電気定格が定義されると、エンジニアは基本的な技術上の決定に直面します。つまり、高電圧サーキットブレーカーはどのタイプの遮断媒体を使用する必要があるかということです。市場は、SF6 ガス、真空、オイルの 3 つの主要技術によって支配されています。しかし、新規に設置されるオイルブレーカーはますます稀になり、業界では環境効率の高い代替品の開発が積極的に行われています。各テクノロジーには、さまざまなアプリケーションに適した独特の特徴があります。この決定は単にコストの問題ではありません。これには、パフォーマンス、環境への影響、メンテナンスの必要性、および設備の特定の動作条件の評価が含まれます。主要なテクノロジーをそれぞれ詳しく見てみましょう。

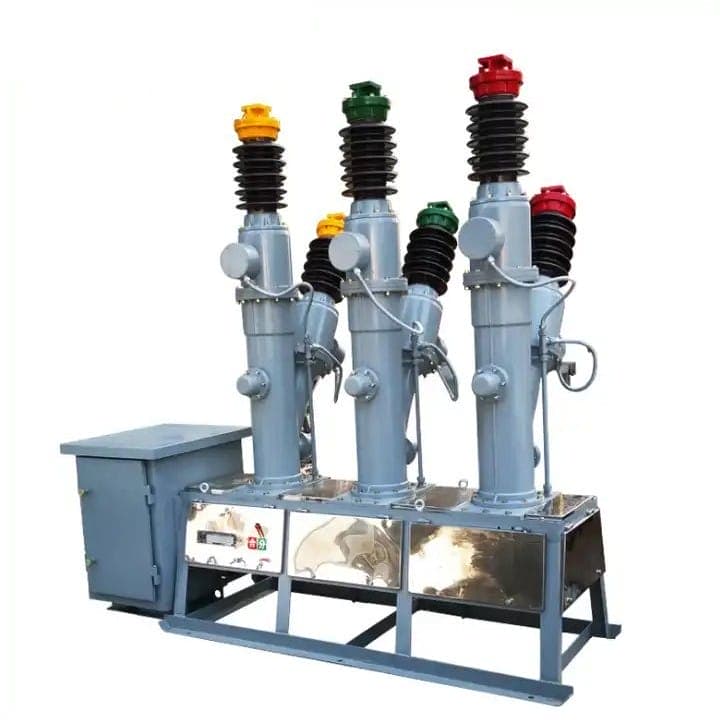

SF6 サーキットブレーカーは、高電圧アプリケーション (72.5 kV 以上) の主要な技術です。絶縁媒体と消弧媒体の両方として六フッ化硫黄 (SF6) ガスを使用します。 SF6 は電気陰性度が高く、アークから自由電子を吸収し、ギャップを急速に脱イオン化し、アークの再点火を防ぎます。この特性により、SF6 ブレーカーは高い電流容量と短い遮断時間を備え、故障電流の遮断において非常に効率的になります。また、コンパクトなので、他のテクノロジーよりも必要なスペースが少なくなります。しかし、SF6 は、CO2 の 23,500 倍の地球温暖化係数 (GWP) を持つ強力な温室効果ガスです。これにより、その使用に対する監視と規制が強化されています。当社の鹿澳工場は、漏れ率が年間 0.1% 未満で、環境への影響を大幅に低減する一連の SF6 高電圧サーキットブレーカーを開発しました。

真空遮断器は、中電圧アプリケーション (最大 40.5 kV) の主要なテクノロジーです。彼らは遮断媒体として真空を使用します。接点が離れると、アークは真空遮断器内に閉じ込められます。真空はアークが再発生するための導電経路を提供しないため、アークは最初の電流ゼロで消滅します。真空ブレーカーは信頼性が高く、メンテナンスもほとんど必要なく、環境に優しい製品です。ただし、真空遮断器の絶縁耐力には限界があるため、より高い電圧では使用できません。また、無負荷変圧器のスイッチングによって生じる過電圧などにも敏感です。高電圧アプリケーションの場合、単一の真空遮断器では不十分であり、複数の遮断器を直列に接続する必要があり、複雑さとコストが増加します。

環境効率の高い代替品SF6 の環境問題への対応として登場しています。これらの技術では、AirPlus (微量のフルオロケトンを含む窒素と酸素の混合物) やその他の合成ガスなど、GWP がはるかに低いガスが使用されます。これらのガスは、SF6 と同様の誘電性能と消弧性能を備えていますが、GWP は 100 ～ 2,000 分の 1 です。これは、二酸化炭素排出量の削減を目指す公益事業や産業にとって、大きな利点となります。ただし、これらの代替案はまだ SF6 ほど広く採用されておらず、より大型のブレーカー エンクロージャや異なる機械設計が必要になる場合があります。当社の工場は、環境効率の高いガスを使用した高電圧遮断器の開発に積極的に取り組んでおり、お客様が実行可能で環境に責任を持って前進できるよう努めています。

次の表は、各テクノロジーの主な考慮事項を簡潔にまとめたものです。

3. 環境と設置に関する考慮事項: どこで動作しますか?

高電圧サーキットブレーカーが設置される物理的環境は、その選択において重要な要素です。気候制御された屋内変電所で完璧に動作する同じブレーカーでも、塩水噴霧のある沿岸環境や極度の熱と粉塵のある砂漠環境では早期に故障する可能性があります。エンジニアは、設置予定場所の環境条件を評価し、適切なブレーカー設計に適合させる必要があります。考慮すべき主な環境要因は、周囲温度、湿度、標高、汚染レベル、地震活動、腐食性物質の存在です。これらの各要因は、高電圧サーキットブレーカーの信頼性と寿命に大きな影響を与える可能性があります。

温度が最大の懸念事項です。動作メカニズム、絶縁ガス (SF6 または環境効率の高い代替品の場合)、絶縁体の誘電特性はすべて温度に依存します。たとえば、SF6 ガスは低温 (5 bar で約 -25°C) で液化し、その断熱能力と遮断能力が低下します。この問題に対処するために、寒冷地に設置される SF6 ブレーカーには、液化によるガスの圧力低下を検出するヒーターとガス密度監視システムが装備されています。同様に、極度の熱により断熱材の劣化が促進され、機械部品の摩耗が増加する可能性があります。当社の工場では、北極条件での設置用の寒冷地パッケージなど、幅広い動作温度オプションを備えた高電圧サーキットブレーカーを提供しています。

高度も重要な要素です。高度が上がると気圧が低下し、空気の絶縁耐力が低下します。 1,000 メートルを超える屋外設置の場合は、絶縁距離を長くする必要があります。 SF6 ブレーカーの場合、通常、ガス圧力は大気圧の低下を補うように調整されます。汚染工業地域、沿岸地域、または農業地帯からの空気は、絶縁体上に導電性汚染物質が蓄積する可能性があり、外部フラッシュオーバーのリスクが高まります。これは、沿面距離がより長い絶縁体を指定するか、汚染防止コーティングを適用することで解決されます。盧皓にある当社の工場では、設置場所の特定の汚染クラス要件を満たすために、カスタマイズ可能な絶縁レベルを備えた高電圧サーキットブレーカーを提供しています。

地震活動地震が起こりやすい地域では考慮する必要があります。高電圧サーキットブレーカーは、地震によって生成される動的荷重に耐えることができなければなりません。これには、支持構造を設計し、ブレーカーの機械コンポーネントが強制的な加速に耐えられるようにすることが含まれます。海岸地域の近くや化学プラントなどの腐食環境では、材料の選択に特別な注意が必要です。早期故障を防ぐには、ステンレス鋼の留め具、筐体の耐食性コーティング、およびすべてのコンポーネントの慎重な密閉が不可欠です。これらの環境要因を慎重に評価することで、エンジニアは、電気的に適切であるだけでなく、動作環境の厳しさに耐える物理的に十分な堅牢性を備えた高電圧サーキットブレーカーを選択できます。

4. 所有権の経済学: 購入価格を超えて

高電圧サーキットブレーカーの初期購入価格は、多くの場合、最も目に見えるコストですが、デバイスの耐用年数全体にわたる総所有コストのほんの一部にすぎません。包括的な経済分析では、購入価格だけでなく、設置コスト、継続的なメンテナンスおよび運用コスト、最終的な廃棄または交換のコストも考慮する必要があります。初期費用は高くてもメンテナンスの必要性が低いブレーカーを選択すると、長期的には大幅に経済的になります。逆に、安価で低品質のブレーカーを選択すると、頻繁な故障、高額なメンテナンス費用、高額なダウンタイムが発生する可能性があります。経済的な決定は、設置の特定の運用状況を反映したライフサイクル コスト分析に基づいて行う必要があります。

設置費用高電圧サーキットブレーカーのタイプと設計によって大きく異なる場合があります。 SF6 ブレーカーの設置には専門のガス処理装置と訓練を受けた担当者が必要であり、コストが増加します。通常、真空ブレーカーは設置が簡単です。メンテナンス費用はライフサイクルコストの重要な要素です。 SF6 ブレーカーは、ガス圧力、接点の磨耗、機械的動作のチェックなどの定期的なメンテナンスが必要です。ガスの取り扱い手順には厳密に従う必要があります。対照的に、真空ブレーカーは生涯密閉されており、メンテナンスはほとんど必要ありません。経済分析では、メンテナンスの頻度とスペアパーツのコストを考慮する必要があります。

運用コストこれには、ブレーカーの主接点でのエネルギー損失が含まれます。これは通常小さいですが、無視できるものではありません。ダウンタイムコストおそらく最も重要な変数です。多くの業界では、1 時間のダウンタイムで数万ドルの生産損失が発生する可能性があります。故障の可能性が低く、より信頼性の高い高電圧サーキットブレーカーは、コストのかかる停止のリスクを軽減することで、大きな経済的利益をもたらします。お客様のこの分析を支援するために、Lugao Power Co.,Ltd の工場では、は、さまざまなブレーカー オプションの総所有コストを詳細に比較するライフサイクル コスト評価サービスを提供しています。

5. 将来性: ブレーカーをどのように保守および監視しますか?

高電圧サーキットブレーカーの選択は、デバイスに通電した時点で終了する決定ではありません。ブレーカーの長期的なパフォーマンスと信頼性は、綿密に計画されたメンテナンスと監視戦略に依存します。メンテナンス要件はテクノロジーによって異なりますが、信頼性の高いサービスを数十年にわたって保証するには、予防的なアプローチが不可欠です。業界の傾向は、固定スケジュールに依存するのではなく、高電圧サーキットブレーカーの主要パラメータの継続的な監視を使用してメンテナンスがいつ必要になるかを予測する、状態ベースのメンテナンスに移行しています。このアプローチにより、ブレーカーの可用性が最大化され、予期しない障害のリスクが最小限に抑えられます。

監視する必要がある主なパラメータには、動作機構のタイミング、接点の移動と抵抗、SF6 ガスの密度と圧力、重要なコンポーネントの温度、電気回路の状態などがあります。最新の高電圧サーキットブレーカーには、これらのパラメータを継続的に監視し、中央制御システムに報告するセンサーを装備することができます。これにより、メンテナンス チームは問題が深刻になる前に早期に問題を特定できます。当社工場の高電圧サーキットブレーカー製品は、さまざまな状態監視システムと互換性があり、お客様が状態ベースのメンテナンス戦略を導入できるようになります。また、メンテナンス担当者に対して、機器の検査、テスト、修理に関する包括的なトレーニングも提供しています。

よくある質問 (FAQ)

質問 1: アプリケーションの正しい短絡遮断容量を決定するにはどうすればよいですか?

回答: 短絡遮断容量は、ブレーカーの設置点で計算された最大故障電流以上でなければなりません。これは、故障電流の発生源 (発電機、送電網)、変圧器、送電線、ケーブルのインピーダンス、およびシステム構成を考慮した電力システムの詳細な調査によって決定されます。この研究により、対称短絡電流 (kA) と非対称電流を決定する X/R 比の値が算出されます。対称値である回路ブレーカーの定格短絡遮断電流は、計算された対称電流より大きくなければならず、またブレーカーは非対称電流を遮断できなければなりません。 Lugao Power Co.,Ltdのエンジニアリングチーム。この計算を支援できます。

質問 2: 死んだタンクと生きたタンクのサーキットブレーカーの違いは何ですか?

回答: デッドタンク高電圧サーキットブレーカーでは、遮断器は接地された金属製の筐体に収納されています。高電圧が封入されており、エンクロージャが接地電位にあるため、これには明らかな安全上の利点があります。通常、メンテナンスが容易で、CT などの追加機器の設計の柔軟性が高まります。稼働中のタンクブレーカーでは、遮断器が高電圧に配置されており、タンクは接地されていません。ライブタンクブレーカーは軽量で誘電損失が低いため、一部の用途ではより効率的です。どちらを選択するかは、特定の変電所の設計と電力会社のエンジニアリング哲学によって異なります。

質問 3: SF6 ブレーカーと環境効率の高い代替品のどちらを選択すればよいですか?

回答: どちらを選択するかは、アプリケーションの要件とオペレーターの環境優先度によって異なります。 SF6 ブレーカは高い信頼性と優れた遮断能力で実績があり、あらゆる電圧レベルに対応しています。 AirPlus などの環境効率の高い代替手段は、GWP が大幅に低いため、持続可能性に取り組む組織にとって魅力的です。ただし、これらの代替手段は初期コストが高くなる可能性があり、すべての電圧レベルで利用できるわけではありません。 Lugao Power Co.,Ltdの当社の工場。は、SF6 と環境効率の高いオプションの両方を提供し、お客様がパフォーマンス、コスト、環境責任のバランスをとった選択をできるようにします。

質問 4: サーキット ブレーカーの選択における過渡回復電圧 (TRV) の重要性は何ですか?

回答: TRV は、アークが遮断された直後に高電圧遮断器の接点間に現れる電圧です。 TRV は複雑になる可能性があり、上昇率とピーク値が高く、システムのインダクタンスとキャパシタンスに依存します。高電圧サーキットブレーカーは、再点火することなく TRV に耐えることができなければなりません。これは、特に変圧器やリアクトルの近くにあるブレーカーの場合、遮断能力を決定する上で重要な要素です。当社の工場のエンジニアリング チームは、お客様の特定のアプリケーションの TRV 要件を評価し、適切な定格 TRV 能力を備えたブレーカーの選択をお手伝いします。

質問 5: 高電圧サーキットブレーカーはどのくらいの頻度でメンテナンスする必要がありますか?

回答: メンテナンスの頻度はブレーカーの種類や使用条件によって異なります。 SF6 ブレーカーは、メーカーの推奨や動作回数に応じて、通常 5 ～ 10 年の間隔で検査とメンテナンスが必要です。メンテナンスには、ガス濃度、接点の磨耗、動作機構の点検が含まれます。状態監視システムを統合することで、監視データが必要性を示した場合にのみ保守を実行する、状態ベースの保守アプローチに移行できます。

結論: 信頼できる未来のために正しい選択をする

適切な高電圧サーキットブレーカーの選択は、数十年にわたって電力システムの安全性、信頼性、経済的パフォーマンスに影響を与える重要なエンジニアリング上の決定です。電気定格、技術オプション、環境要因、ライフサイクルコスト、メンテナンス戦略を慎重に考慮することで、エンジニアはネットワークの長期的な整合性を確保する情報に基づいた選択を行うことができます。この決定には、アプリケーションの要件を深く理解し、利用可能なオプションを徹底的に評価する必要があります。 Lugao Power Co.,Ltd では、専門家の指導、信頼できる製品、包括的なアフターサポートを提供し、選択プロセス全体を通じてお客様をサポ​​ートすることに尽力しています。
