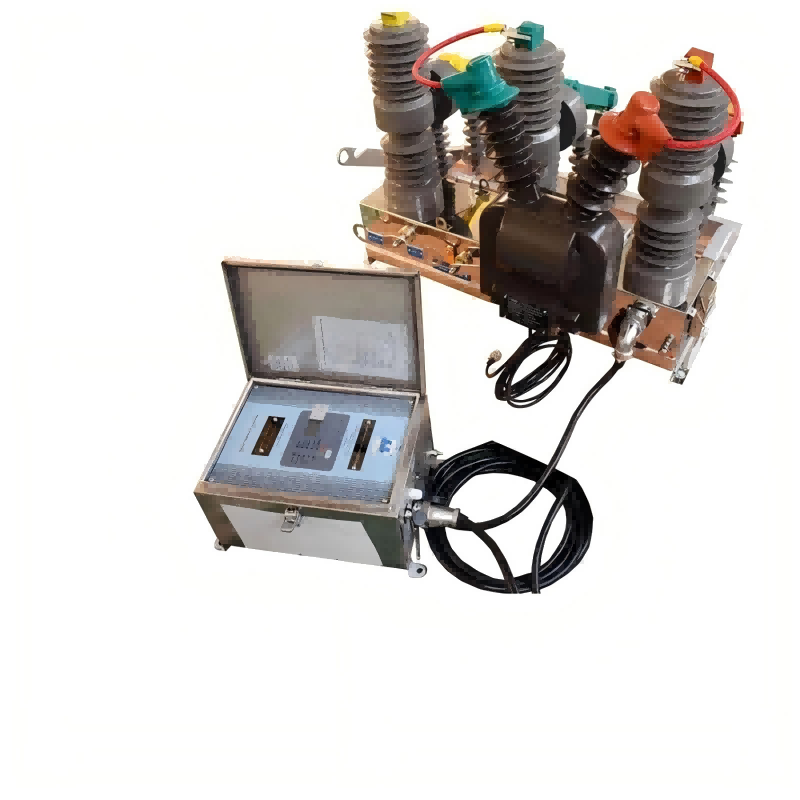

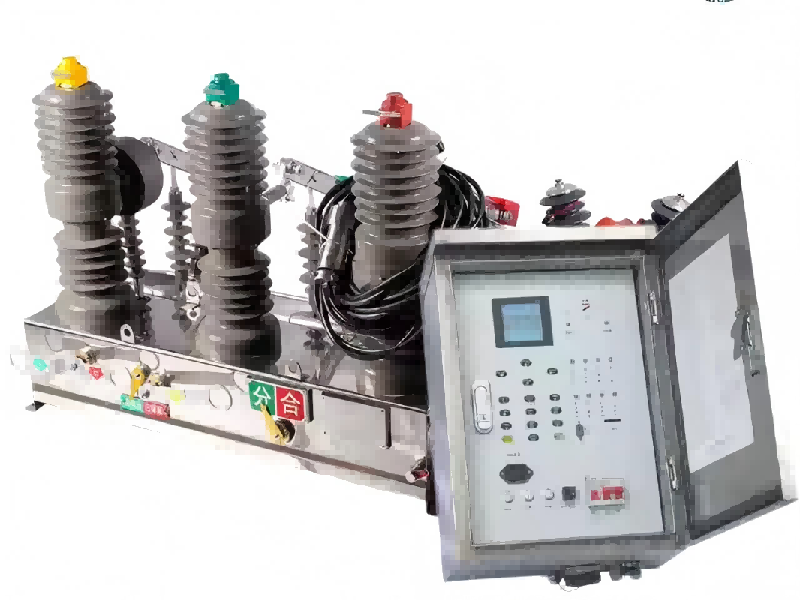

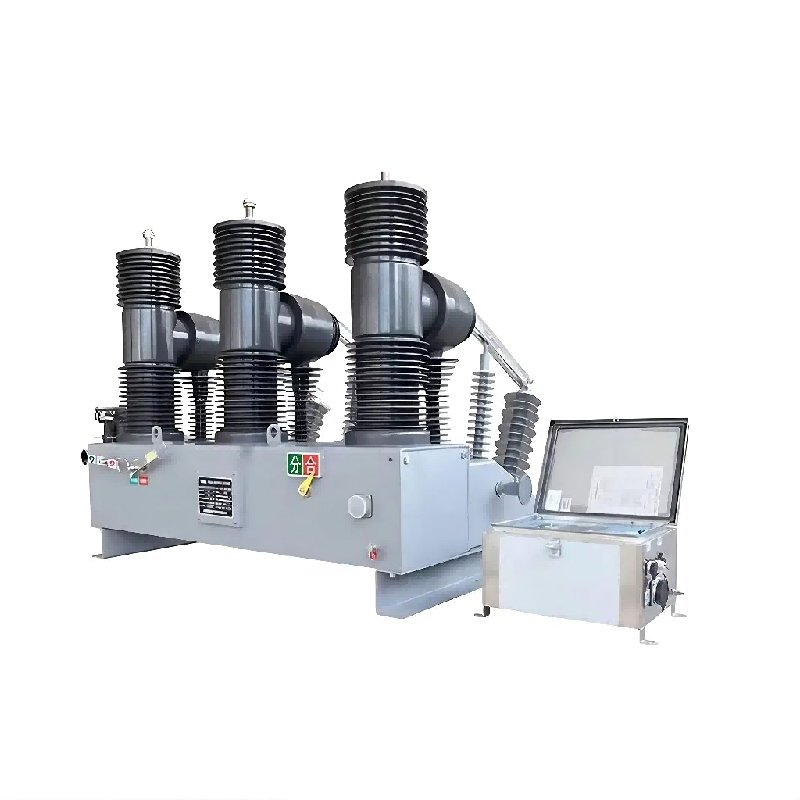

高電圧三相屋外ポールマウントVCB、コントローラ自動再閉路付き

Lugao が独自に開発したコントローラ自動再閉路機能を備えた高電圧三相屋外ポールマウント VCB は、主に統合された固体封止接点、変流器、操作機構、およびエンクロージャで構成されています。このタイプのサーキットブレーカーは小型化を目的として設計されており、外殻は高品質鋼で作られています。変流器はユーザーのニーズに応じて選択できます。

モデル:ZW32

お問い合わせを送信

製品説明

コントローラ自動再閉路機能を備えた高電圧三相屋外ポールマウント VCB は、独自に設計された統合された密閉ポールと信頼性の高い操作メカニズムを備えています。これらのデバイスは主に中電圧架空送電線で負荷電流、過負荷電流、短絡電流を検出するために使用されます。適合するインテリジェント制御システムと組み合わせることで、ローカルまたは通信インターフェイスを介してリモートで回路ブレーカーを操作できます。他の回路ブレーカー情報も、ケーブル、光ファイバー、GPRS/CDMA、GSM などの通信チャネルを介してコントロールセンターに送信できます。

高電圧三相屋外ポールマウントVCB、コントローラー付き自動再閉路動作環境

• 周囲温度: -30°C ～ +60°C。

• 標高: 3000m 以下。

• 風速: 34m/s 以下。

• 開閉装置および制御装置の外部部品からの振動または地動は無視できます。

• 汚染グレード: グレード IV。

• 保管温度: -40°C ～ +85°C。

高電圧三相屋外ポールマウントVCB、コントローラー付きオートリクローザー主な特長

• 非常に高い信頼性

• 全寿命にわたって完全にメンテナンスフリー

• 機械的および電気的寿命が長い

・小型軽量で設置が容易です。

高電圧三相屋外ポールマウントVCBコントローラ付きオートリクローザ仕様

いいえ。	パラメータ名	ユニット	価値
1	定格電圧	kV	12、24、36
2	定格電流	あ	630、1250
3	定格周波数	Hz	50
4	定格サーキットブレーカー遮断電流	kA	20	25
5	定格短絡電流（ピーク）	kA	50	63
6	定格ピーク耐電流	kA	50	63
7	4s 熱安定電流	kA	20	25
8	制御回路および補助回路、電源周波数耐電圧1分間	V	2000
9	定格動作電圧と補助電圧	V	AC/DC220、DC110/48/24
