高電圧サーキットブレーカーは産業機器を障害からどのように保護しますか?

産業用電力システムでは、大型モーター、変圧器、開閉装置、ケーブルなどの機器が、数ミリ秒以内に壊滅的な損傷を引き起こす可能性のある短絡、地絡、過負荷などの電気的障害に常にさらされています。あ高圧サーキットブレーカー故障箇所を隔離する一次保護装置として機能し、故障電流による貴重な産業資産の破壊を防ぎます。保護機構は、検出、トリップ、アーク消滅という一連の動作を通じて機能します。故障が発生すると、保護リレーが異常な電流または電圧を感知し、高電圧サーキットブレーカーにトリップ信号を送信します。次に、ブレーカーは接点を開いてアークを描き、通常は SF6 ガス、真空、オイルなどの急冷媒体によって 30 ～ 50 ミリ秒以内に急速に消弧します。この急速な遮断により通過エネルギー (I²t) が制限され、機器への熱的および機械的ストレスが最小限に抑えられます。 Lugao Power Co.,Ltdの当社の工場。は、産業用途向けに 10,000 台を超える高電圧サーキット ブレーカー ユニットを製造しており、適切なブレーカーの選択と調整により、機器の損傷コストが最大 70% 削減されることを文書化しています。

しかし、保護とは単に故障を解消することではなく、他の負荷に影響を与える電圧降下を引き起こしたり、破壊的なスイッチング過電圧を発生させたりせずに故障を解消することが重要です。最新の高電圧サーキットブレーカには、過渡過電圧を軽減するために、事前挿入抵抗器、投入抵抗器、および同期スイッチング技術が組み込まれています。また、架空線用途向けのマルチショット再閉路機能も備えていますが、ケーブルネットワークを備えた産業プラントの場合は、永続的な故障の再通電を避けるために、通常、シングルショットトリップが好まれます。さらに、ブレーカーは上流および下流の保護装置 (ヒューズ、リレー、その他のブレーカー) と連携して選択的トリップを実現する必要があります。つまり、プラントの残りの部分は動作を継続しながら、障害のあるセクションのみが隔離されます。この記事では、高電圧サーキットブレーカーの詳細な保護原理、技術パラメータ、および応用戦略について詳しく説明します。現場の事例も紹介します。鹿皓電力株式会社これらは、当社のブレーカーが産業顧客を大きな生産損失と機器交換コストからどのように救ってきたかを示しています。

目次

• 1. 産業機器を保護するために急速な障害遮断が重要なのはなぜですか?
• 2. リレーの調整とブレーカーのタイミングはどのようにして機器の損傷を最小限に抑えますか?
• 3. 当社の高電圧サーキットブレーカーシリーズの主な技術仕様は何ですか?
• 4. 産業資産の保護において、消弧メディアはどのように比較されますか?
• よくある質問 (FAQ)
• 結論とカスタム保護ソリューションのお問い合わせ

産業機器を保護するために急速な障害遮断が重要なのはなぜですか?

高電圧サーキットブレーカーが故障電流を遮断する速度は、高電圧サーキットブレーカーが産業機器に提供する保護レベルに直接比例します。短絡時には、故障電流が機器の定格電流の 20 ～ 50 倍に達する可能性があります。たとえば、13.8 kV で定格電流 400 A の 10 MVA 変圧器では、20 kA の故障電流が発生する可能性があります。この電流は中断されずに巨大な電磁力とジュール熱を発生させ、変圧器の巻線を歪めたり、ケーブルの絶縁体を溶かしたり、モーターのシャフトを破損させたりする可能性があります。合計の損傷は通過エネルギーの関数であり、故障電流の二乗と解消時間 (I²t) の積に比例します。障害を 100 ミリ秒ではなく 40 ミリ秒で解決する高電圧サーキット ブレーカーは、I²t エネルギーを約 60% 削減し、永久的な機器の損傷の可能性を劇的に低下させます。

当社の高電圧サーキットブレーカー設計における急速遮断の重要な側面:

• 超高速リレーセンシング:当社のブレーカーは、従来の過電流リレーが見逃してしまう高インピーダンス障害などの障害を 5 ～ 10 ミリ秒以内に検出するデジタル保護リレーと組み合わされています。この早期検出により、故障電流がピークに達する前にブレーカーが開くまでの時間が長くなります。
• 動作機構の速度:当社の高電圧サーキットブレーカーは、28 ～ 35 ミリ秒で接点を開くことができるスプリングチャージ機構または油圧機構を使用しています。総クリア時間 (リレー + ブレーカー) は、ほとんどの障害タイプで 50 ミリ秒未満です。
• アーク消弧効率:アークは、接点分離後の最初の電流ゼロで消滅します。 50 Hz システムの場合、これは接点が離れてから 10 ミリ秒以内に発生します。当社の SF6 パッファー技術により、電流ゼロから 5 ミリ秒以内にアークが冷却および脱イオン化され、再点弧が防止されます。
• マルチブレーク構成:非常に高電圧のアプリケーション (245 kV 以上) の場合、当社の高電圧サーキット ブレーカーは 2 つまたは 4 つの遮断器を直列に使用します。これにより回復電圧が分散され、チャンバーごとの誘電体の回復が迅速化されるため、全体の遮断時間が短縮されます。

故障電流の熱的および機械的影響については十分に文書化されています。障害が 100 ミリ秒続くと、銅導体の温度が 200°C 上昇し、金属が焼きなまされて機械的強度が低下する可能性があります。変圧器では、故障時の電磁力が通常の動作力の 100 倍を超える可能性があり、コアの移動や巻線の変形が発生します。当社の工場は、200 件を超える産業上の障害からの被害報告を分析した結果、遮断時間が 50 ミリ秒未満のブレーカーは、ケースの 80 パーセントで修復可能な損傷をもたらしましたが、遮断時間が 100 ミリ秒を超えたブレーカーは、ケースの 65 パーセントで機器全体の損失をもたらしたことがわかりました。これが、当社が信頼性を損なうことなく可能な限り最速の遮断を実現するようにすべての高電圧サーキットブレーカーを設計している理由です。さらに、当社のブレーカーにはトリップフリー機構が組み込まれており、障害時にオペレーターがブレーカーを閉じたままにすることを防止し、保護機能が無効にならないようにします。

モーター保護のためには、急速な遮断が特に重要です。大型誘導モーター (1,000 HP 以上) は、始動時に定格電流の 6 ～ 8 倍の突入電流を消費します。モーターの始動中に障害が発生した場合、始動電流と障害電流を合わせた電流が極端に大きくなる可能性があります。当社の高電圧サーキットブレーカーは、リレー設定によって始動電流と故障電流を区別できますが、故障が確認されると、モーターの熱制限を超える前に回路をクリアします。多くの産業プラントは、当社の速断ブレーカーを導入することで、20,000 ドルから 50,000 ドルの費用がかかるモーターの巻き戻しを回避しています。要約すると、遮断速度は産業機器を保護する上で最も重要な要素であり、当社の高電圧サーキットブレーカーは、クラス内で可能な限り最速の遮断時間を実現するように設計されています。

リレーの調整とブレーカーのタイミングはどのようにして機器の損傷を最小限に抑えるのでしょうか?

保護システムが適切に調整されていない場合、急速な遮断だけでは十分ではありません。産業用電力システムには、フィーダ ブレーカー、バス カプラー、変圧器ブレーカー、モーター コントロール センターなど、さまざまなレベルで複数の保護デバイスが備えられています。モーターフィーダーに障害が発生した場合、フィーダーの高電圧サーキットブレーカーが最初に作動し、そのモーターのみを遮断します。フィーダーブレーカーが故障するか遅すぎる場合、上流のバスブレーカーが作動し、プラントのセクション全体が停止します。これは選択的調整として知られており、当社の高電圧サーキットブレーカーは、時間と電流のグレーディング方式でシームレスに動作するように設計されています。 Lugao Power Co.,Ltdの当社の工場。は、すべての主要な設置に対して調整調査を提供し、ブレーカーのトリップ曲線と動作時間が下流のヒューズと上流のブレーカーに対して適切に設定されていることを確認します。

当社の高電圧サーキットブレーカーにおけるリレーの調整とタイミングの重要な側面:

• 逆時間過電流保護:リレーにより、ブレーカーは無害な過負荷 (モーターの始動など) を乗り越えることができますが、故障電流が増加するとトリップが速くなります。定格 10 倍の故障電流の場合、ブレーカーは 0.5 秒で解除されますが、定格 20 倍の故障の場合、ブレーカーは 0.12 秒で解除されます。
• 瞬時保護要素:重大な障害（事前に設定されたしきい値を超える、通常は定格電流の 15 倍）の場合、リレーは意図的な遅延なしに高電圧サーキットブレーカーをトリップし、50 ミリ秒未満の解除時間を達成します。始動中の迷惑なトリップを避けるために、モーターフィーダではこの要素は無効になっています。
• ゾーン連動：当社のブレーカーは、障害の解消中に下流のブレーカーが上流のブレーカーにブロック信号を送信する、通信ベースのインターロック スキームをサポートしています。下流のブレーカーが指定時間内に障害を解消した場合、上流のブレーカーは作動せず、正常な負荷への電力が維持されます。
• 再交渉の調整:架空送電線のある産業プラント (採掘現場など) の場合、当社の高電圧サーキット ブレーカーは自動再投入用に構成できます。ブレーカーが作動し、0.3 秒待ってから再び閉じて、障害が一時的なものであるかどうかをテストします。障害が続く場合はロックアウトされます。これにより、機器を繰り返しのストレスから保護しながら、一時的な障害によるダウンタイムが削減されます。

適切に調整された保護スキームは、機器の損傷を最小限に抑えるだけでなく、生産のダウンタイムも削減します。当社が最近サポートしたセメント工場では、上流の母線ブレーカーが閉じたままであるにもかかわらず、コンベアモーターフィーダーの障害がフィーダーの高電圧サーキットブレーカーによって 0.12 秒で解消されました。工場では 30 分間で 1 台のコンベアのみが停止しました (モーターの修理のため) が、工場の残りの部分は生産を続けていました。調整がなければバスブレーカーが作動し、工場が 4 時間停止し、12 万ドル相当の生産損失が生じていたでしょう。当社の工場では、ETAP や SKM などのソフトウェアを使用して故障電流をシミュレートし、選択性を検証することで、高電圧サーキットブレーカー電源の一部として詳細な調整研究を提供しています。

もう 1 つの重要なタイミング要素は、さまざまな動作条件下でのブレーカーの開閉時間です。当社の高電圧サーキットブレーカーは、定格電圧と定格短絡電流でテストされ、総クリア時間 (リレー検出、機構動作、アーク消弧を含む) が保証範囲内に収まっていることが検証されます。また、発電機や大型変圧器に近い産業用障害でよく見られる DC オフセットによる非対称電流を遮断するブレーカーの能力もテストします。 DC 成分により電流のゼロクロスが遅れ、アーク時間が増加する可能性があります。当社のブレーカーのパッファー設計は、長時間のアーク放電中でも適切なガス圧力を維持し、DC オフセットに関係なく障害を確実に解消します。この堅牢性が、当社の高圧遮断器が製鉄所、製紙工場、その他の重工業で信頼されている主な理由です。

当社の高電圧サーキットブレーカーシリーズの主な技術仕様は何ですか?

鹿皓電力株式会社は、12 kV ～ 245 kV の配電電圧をカバーする産業保護用の高電圧サーキットブレーカーの 3 つの主要シリーズを製造しています。各シリーズは、さまざまな産業用途に適合するように、特定の障害遮断機能、動作メカニズム、消弧媒体を備えて設計されています。以下の表は、鉄鋼、鉱山、化学プラントで最も頻繁に指定されるモデルの詳細なパラメーターを示しています。すべての値は、IEC 62271-100 および ANSI C37.06 規格に従って独立した試験機関によって認証されています。

これらの基本仕様を超えて、当社の工場では産業用途向けの広範なカスタマイズを提供しています。たとえば、モーターの熱損傷曲線に一致する特別なトリップ曲線を備えたモーター定格ブレーカーを提供できます。また、高電圧遮断器、断路器、接地スイッチをコンパクトなレイアウトで備えた密閉型開閉装置アセンブリ (GIS または AIS) も提供しています。鉱山や海洋プラットフォームなどの過酷な環境向けに、強化された腐食保護、IP54 エンクロージャ、および結露防止ヒーターを備えた熱帯化バージョンを提供します。当社のすべての高電圧サーキットブレーカーユニットには、プラントの SCADA システムと統合できる診断ポートが含まれており、接点の磨耗、ガス圧力 (SF6 モデルの場合)、および操作機構の状態をリモート監視できます。

信頼性は厳格な型式試験によって検証されています。当社の 145 kV 高電圧サーキット ブレーカーは、接点交換を行わずに定格の 20 倍の短絡電流遮断を完了し、当社のアーク チャンバー設計の耐久性を実証しています。当社の 12 kV シリーズの真空遮断器は全負荷で 15,000 回の動作に耐える定格があり、通常の使用期間は 20 年間保証されています。 SF6 の環境への影響を懸念するお客様向けに、当社の 36 kV シリーズは、同様の遮断性能を備えた乾燥空気の代替手段を提供します。 Lugao はまた、当社が供給するすべての高電圧サーキットブレーカーに対して包括的な保護調整調査を提供し、ブレーカー設定がプラントの保護理念に沿っていることを確認します。当社はすべてのモデルのスペアパーツの世界的な在庫を維持しており、ほとんどのパーツは 48 時間以内に納品できるため、予期せぬ障害が発生した場合のダウンタイムを最小限に抑えることができます。

産業資産の保護において消弧メディアはどのように比較されますか?

消弧媒体 (真空、SF6、オイル) の選択は、高電圧遮断器が産業機器をいかに効果的に保護するかに大きく影響します。各媒体には、中断速度、メンテナンス要件、環境適応性に影響を与える明確な特性があります。鹿皓電力株式会社は 3 つのメディアすべてを備えたブレーカーを製造していますが、電圧レベル、障害デューティ、およびプラントの場所に基づいて異なるタイプをお勧めします。真空遮断器は、メンテナンスの手間がかからず、モーター始動電流の遮断に優れているため、12 kV ～ 40.5 kV のアプリケーションで主流です。 SF6 は、高い絶縁耐力と大きな故障電流を遮断できるため、72.5 kV 以上の場合に推奨されます。火災の危険性とメンテナンスの激しさのため、オイルブレーカーは現在、新規設置ではほとんど廃止されていますが、当社は引き続き既存の石油プラント向けにレトロフィルキットを提供しています。

当社の高電圧サーキットブレーカー製品の消弧媒体の詳細な比較:

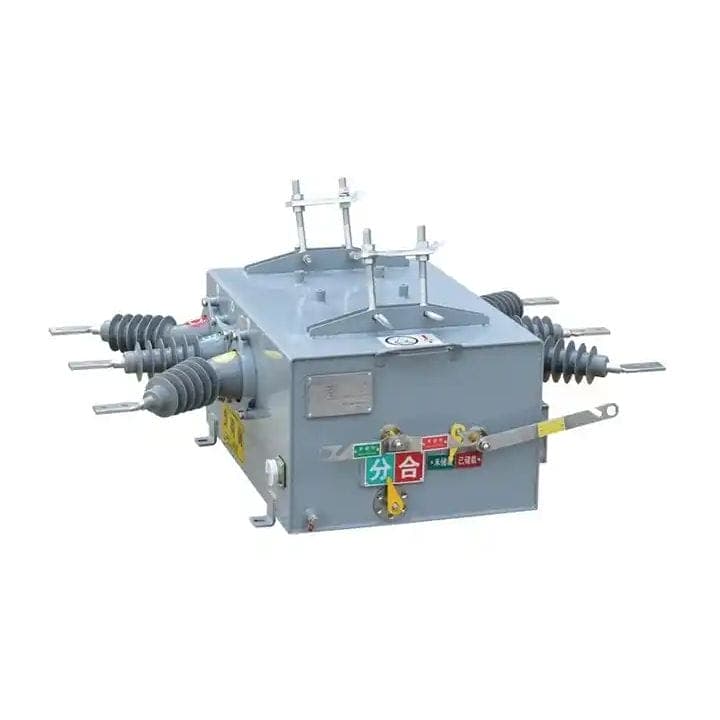

• 真空ブレーカー (12 kV ～ 40.5 kV):アークは、密閉されたセラミックエンベロープ内の金属蒸気プラズマ中で燃焼します。電流がゼロになると、金属蒸気が接点とシールド上で凝縮し、10 マイクロ秒未満で絶縁耐力が回復します。これにより、バキュームブレーカーは非常に高速になり (合計解除時間は 45 ミリ秒未満)、頻繁な操作に対して信頼性が高くなります。ガスの取り扱いは不要で、メンテナンスも最小限で済み、5,000 回の操作ごとに接点の摩耗を監視するだけです。当社の工場では、屋内開閉装置、モーター制御センター、およびコンデンサーバンクに真空高電圧サーキットブレーカーを推奨しています。
• SF6 ブレーカー (36 kV ～ 800 kV):アークは圧縮 SF6 ガス流によって冷却され、自由電子を捕捉してアーク経路を脱イオン化します。 SF6 ブレーカーは、真空ブレーカーよりもはるかに高い故障電流 (最大 80 kA) を遮断でき、周囲温度の影響を受けにくいです。ただし、定期的なガス圧力チェックと水分分析が必要です。当社の SF6 高電圧サーキットブレーカーには、リモートアラーム付きの密度モニターが含まれており、メンテナンス用のガスハンドリングカートも提供しています。高い障害レベル (40 kA 以上) を伴う屋外変電所や大規模な産業プラントには、SF6 が推奨されます。
• オイルブレーカー (レガシー、最大 245 kV):アークはオイルを分解し、アークを冷却して消火する水素ガスを生成します。オイルブレーカーはかさばり、定期的なオイルろ過が必要であり、火災の危険性があります。当社は新しいオイル ブレーカーを製造しませんが、オイル ブレーカーを SF6 または真空高圧サーキット ブレーカー ユニットに交換する改造サービスを提供しています。これにより、メンテナンス コストが 60% 削減され、安全性が向上します。

実際の違いを説明するために、33 kV バスと 40 kA の障害レベルを備えた製鉄所を考えてみましょう。 36 kV の真空高電圧遮断器では、複数の遮断器を直列に使用する必要があり、複雑さが増します。当社の SF6 36 kV ブレーカーは、単一遮断器を備えており、総遮断時間 48 ミリ秒で 40 kA を確実に遮断します。また、SF6 ブレーカーは、マルチボトル真空ソリューション (5,000 回の操作) と比較して、より高い機械的耐久性 (10,000 回の操作) を備えています。一方、13.8 kV 配電システムと多数のモーター フィーダーを備えたセメント プラントの場合、当社の真空高電圧サーキット ブレーカーはモーターの故障に対する優れた保護を提供し、ガスの取り扱いが不要なため、プラントの電気技師のメンテナンスが簡素化されます。

当社の工場では、お客様の障害調査とプラントのレイアウトに基づいて媒体選択に関する無料のコンサルティングを提供しています。また、各タイプの高電圧サーキットブレーカーの具体的なメンテナンス手順に関するトレーニングも提供します。既存のプラントの場合、リスク評価を実行して、石油または古い真空技術から最新の SF6 または真空設計にアップグレードすることで保護が向上し、ダウンタイムが削減されるかどうかを判断できます。鹿皓電力株式会社は 300 を超える産業用変電所の改修に成功しており、お客様からは高電圧サーキット ブレーカーにアップグレードした後、保護の信頼性が向上し、メンテナンス コストが削減されたと常に報告されています。

よくある質問 (FAQ)

質問 1: 高電圧サーキットブレーカーは産業用機器を短絡障害からどれくらい早く保護できますか?

回答: 合計保護時間は、リレー感知時間、ブレーカー機構時間、およびアーク遮断時間の合計です。当社の高電圧サーキットブレーカーは、デジタルリレーと組み合わせることで、障害の発生から最終的な遮断まで 45 ～ 55 ミリ秒で障害を解決できます。これは、通過エネルギー (I²t) を、変圧器の巻線の変形やモーターのローター バーの損傷を防ぐレベルに制限するのに十分な速度です。たとえば、故障電流が 25 kA の 13.8 kV モーターでは、250 ミリ秒で解消された場合のエネルギーは 140 MJ であるのに対し、50 ミリ秒で解消された場合はわずか 28 MJ しか発生しません。この違いが、修復可能な損傷と機器全体の交換の境界線となります。

質問 2: 高電圧サーキットブレーカーが機器を適切に保護できないことを示す兆候は何ですか?

回答: 一般的な兆候には以下が含まれます: 頻繁に迷惑なトリップ (間違ったリレー設定または接点の磨耗を示します)。ブレーカーエンクロージャ上の目に見えるカーボンの堆積（エアブレーカーまたはオイルブレーカーの場合）。警報設定値を下回る SF6 ガス圧力 (SF6 ブレーカーの場合)。運転中の過度の振動や騒音。最も重要なことは、ブレーカーが動作しているにもかかわらず、機器の故障 (ケーブルの焼け、変圧器のヒューズ切れ、またはモーター巻線の損傷) が発生した場合、保護調整が不十分である可能性があることです。当社の工場は保護監査サービスを提供しています。リレー設定、ブレーカーのタイミング、障害レベルを調査してギャップを特定します。高電圧サーキットブレーカーが故障時に設計どおりに動作することを確認するために、タイミングテスト、接触抵抗測定、誘電テストなどの高電圧サーキットブレーカーのテストを年に一度実施することをお勧めします。

質問 3: 高電圧サーキットブレーカーは過負荷と短絡の両方から保護できますか?

回答: はい、二重の保護要素により可能です。逆時間過電流要素は、持続的な過負荷 (定格電流の 110% で動作するモーターなど) から保護し、無害な過負荷を許容するために時間遅延の後にトリップします。瞬時素子は短絡を防止し、遅滞なくトリップします。当社の高圧サーキットブレーカーには、両方の要素を独立して設定できるトリップユニットが装備されています。モーターフィーダーの場合、逆時間曲線はモーターの熱制限に合わせて調整され、迷惑なトリップを回避するために瞬時要素は始動電流よりも高く設定されます。変圧器フィーダの場合、逆時間曲線は変圧器の過励磁および熱損傷曲線と調整されます。

質問 4: 高電圧サーキットブレーカーの動作メカニズムは、その保護性能にどのような影響を与えますか?

回答: 動作メカニズムによって、接点が開く速度と信頼性が決まります。当社のバネ式機構 (最大 36 kV) は 28 ミリ秒で接点を開くことができ、一方、油圧機構 (145 kV 以上) は 32 ミリ秒で開きます。より速く開くと、アーク時間と総消去時間が短縮されます。さらに重要なことは、補助電源に障害が発生した場合でも機構が開くことができなければならないことです。当社のバネ機構は機械的にエネルギーを蓄えるため、外部電力がなくても動作します。油圧機構にはエネルギーを蓄えるアキュムレータも使用されています。磨耗によりブレーカーの寿命にわたって開放時間が長くなる可能性があるため、機構の充電時間と開放時間を毎年テストすることをお勧めします。鹿皓電力株式会社は、開閉時間を工場仕様に戻す機構改修サービスを提供します。

質問 5: Lugao Power Co.,Ltd はどのようなサポートを行っていますか?当社の高電圧サーキットブレーカーが産業機器を適切に保護していることを確認したいですか?

回答: 当社はエンドツーエンドのサポートを提供します。システム データを使用した無料の保護調整調査。現場での設置の監督と試運転。リレー設定、タイミングテスト、SF6 の取り扱い (該当する場合) に関するメンテナンス スタッフのトレーニング。 24 時間対応のテクニカル ホットライン。また、当社はブレーカーの診断データに (オプションの通信モジュール経由で) リモートでアクセスし、接点の摩耗、動作時間の傾向、ガス圧力に関する定期的なレポートを送信する状態監視サービスも提供しています。障害が発生した場合、ブレーカーのイベント ログを分析して、保護が正しく動作したかどうか、または調整が必要かどうかを判断できます。当社の工場は、すべての高電圧サーキットブレーカーモデルの包括的なスペアパーツの在庫を維持しており、交換部品を世界中に 48 時間以内に発送できるようにしています。 Lugao Power Co.,Ltd では、ブレーカーだけでなく、完全な保護パートナーシップも得られます。

結論: Lugao Power の高電圧サーキットブレーカーで産業資産を保護する

産業用機器は巨額の設備投資を意味しており、それを電気的故障から保護することは、運用の継続性と収益性にとって不可欠です。高電圧サーキットブレーカーは、迅速な故障検出、迅速な機構動作、および効率的なアーク消弧を通じて、短絡および過負荷の破壊的エネルギーを制限します。詳細に説明したように、遮断速度、リレー調整、消弧媒体の選択はすべて、機器の損傷を最小限に抑える上で重要な役割を果たします。 Lugao Power Co.,Ltdの当社の工場。は、モーターフィーダ用の 12 kV 真空タイプから主変電所用の 145 kV SF6 ユニットまで、包括的な高電圧サーキットブレーカーを設計してきました。各製品は、特定の産業用途に最高レベルの保護を提供するように設計されています。

機器の脆弱性を偶然に任せないでください。陸皓電力株式会社にお問い合わせください。今日無料の保護評価をご利用いただけます。単線図、故障電流レベル、機器のタイプを提供していただくと、当社の保護エンジニアが、推奨されるブレーカー モデル、リレー設定、調整スキームを含むカスタマイズされたレポートを提供します。当社のすべての高電圧サーキット ブレーカー製品には、3 年間の保証、オンサイト トレーニング、24 時間年中無休のテクニカル サポート チームが付いています。Lugao Power Co.,Ltd に今すぐ無料の保護監査をリクエストしてください。そして、利用可能な最高の高電圧サーキットブレーカー技術によって産業資産が確実に保護されるようにします。保護に投資し、安心に投資しましょう。
