CGS低電圧引き出し可能なスイッチキャビネットの使用計画は何ですか？

CGS低電圧引き出し可能なスイッチキャビネットの使用計画は何ですか？

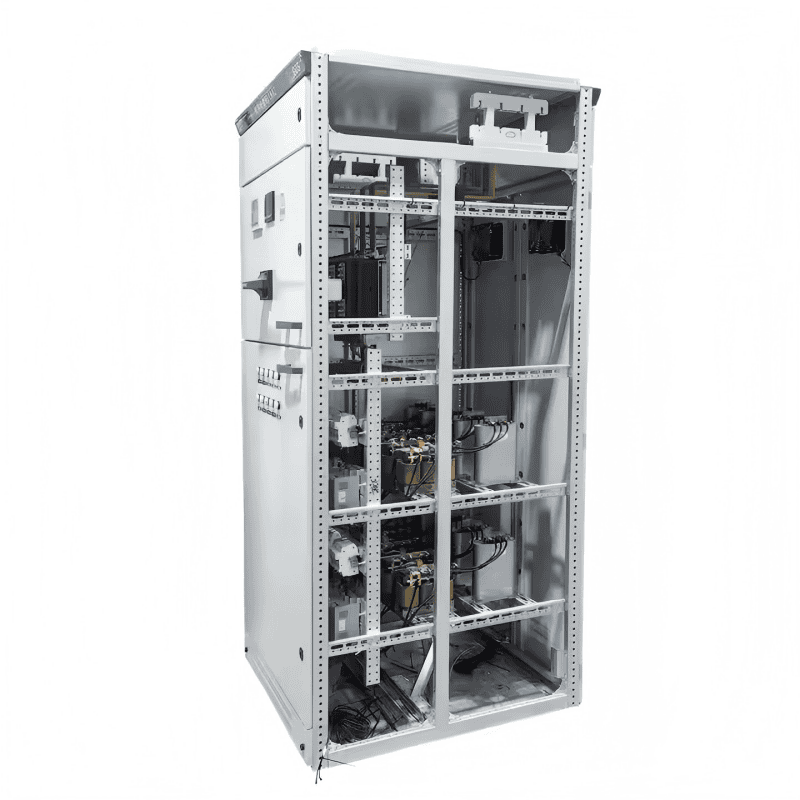

主な回路計画

  GCSキャビネットの主な回路計画には、補助回路の制御と保護の変更から派生した計画と仕様を除く32のグループと118の仕様があります。これには、発電、電源、その他の電源ユーザーのニーズが含まれており、2500KVA以下の流通トランスの選択に適した定格作業電流が5000Aです。コンデンサ補償キャビネットは、電力供給のニーズを満たし、力率を改善するために使用されるように設計されており、原子炉キャビネットは包括的な投資のニーズを考慮するように設計されています。

補助回路計画

  GCS補助回路ATLASには120の補助回路計画があります。 DC操作部品の補助回路計画は、主に発電所置換の低電圧プラント（ステーション）システムに使用されます。 200mW以下の低電圧プラントシステムと300MW以下のユニットに適しています。これは、動作（スタンバイ）電源ラインの一般的な制御モード、パワーフィーダー、モーターフィーダーです。

  AC操作部分の補助計画は、主に工場、鉱山、企業、高層ビルの変電所の低電圧システムに使用されます。デュアル電源操作制御に適した6つの組み合わせがあります。エンジニアリング設計で直接使用できる、電気インターロックスタンバイスロー、自己回復、その他のコントロール回路はありません。

  DC制御電源はDC 220Vまたは110Vで、AC制御電源はAC 380Vまたは220Vです。引き出しユニットで構成される完全なキャビネットです。 220V制御電源は、このキャビネットの専用制御トランスが搭載したパブリックコントロール電源から派生しています。パブリックコントロール電源は、接地されていない制御トランスを使用し、24Vの電源が弱い電流信号ライトが必要な場合に使用するために予約されています。

  ワット時間メーターの設置場所、電圧信号の導入方法、およびその他のインストールおよび使用要件は、補助回路図の「準備指示」に詳述されています。

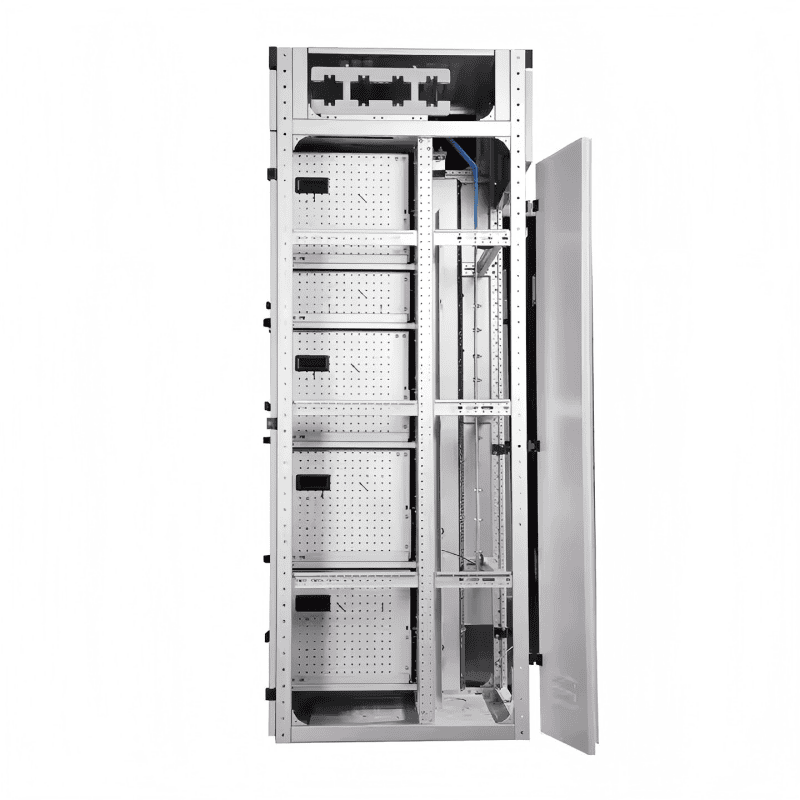

メインバスバー

バスバーの動的な熱安定性を改善し、接触面の温度上昇を改善するために、すべての機器はTMY-T2シリーズのハードカッパーバスバーを使用します。銅のバスは、フルレングスのブリキ板であり、フルレングスの銀メッキの銅バスも使用できます。水平バスバーと垂直バスバーは、それぞれキャビネットのバスバー分離室に設置されています。ニュートラルな接地バスバーは、硬い銅バーを使用しています。水平ニュートラル接地ワイヤ（PEN）または接地 +ニュートラルワイヤ（PE + N）が接続されています。

メインスイッチ

630A以上の電源ラインとフィーダースイッチの場合、DW45シリーズが主に選択されており、DW48シリーズ、AEシリーズ、3weまたはMEシリーズも選択できます。必要に応じて、インポートされたMシリーズまたはFシリーズも選択できます。

630A未満のフィーダーおよびモーター制御スイッチの場合、Wang an Selects TGシリーズとCM1シリーズ。 NMシリーズ、CDMシリーズ、TG30シリーズ、その他の成形ケーススイッチ。

主回路の動的安定性を改善するために、GCSシリーズの特別なバスバークランプと断熱サポートを組み合わせたサポートが設計されています。それらは、高断熱強度、良好な自己療法性能、ユニークな構造を備えた高強度の炎に及ぶ合成枕材料で作られています。

パーティションの温度上昇、機能ユニットのプラグインとケーブルヘッドを下げるために、GCSキャビネットスペシャルアダプターが設計されています。アダプターの大容量と低温上昇があります。

設計部門がユーザーのニーズに応じて、より良いパフォーマンスとより高度なテクノロジーを備えた新しい電気コンポーネントを選択した場合、GCSシリーズキャビネットは良好な汎用性を持ち、更新された電気コンポーネントのために製造と設置の困難を引き起こしません。

電気コンポーネントの選択

GCSキャビネットは、主に高度な技術、高性能、安定性インジケーターを備えた電気部品を使用し、中国で生産できる輸入技術を使用します。
