GGDタイプの低電圧完全なスイッチギアの特性は何ですか？

GGD構造の紹介

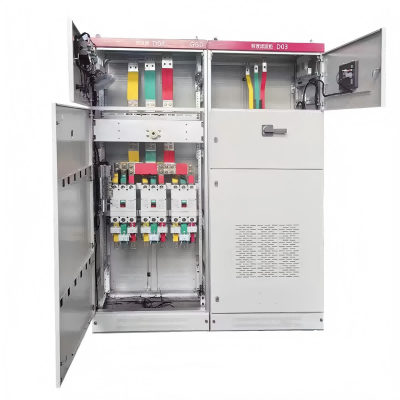

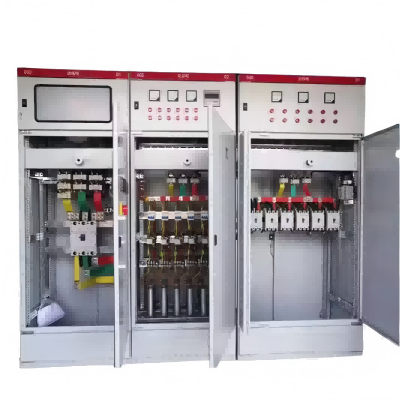

GGDタイプのAC低電圧分布キャビネットのキャビネットは、汎用キャビネットのタイプを採用し、フレームは8mfのコールド形成されたスチールで局所的に溶接され、汎用キャビネットの部分はモジュールの原則に従って設計されており、20個の型の穴が取り付けられています。一般化の高い係数により、工場は事前生産を実現できます。これにより、製造サイクルが短くなるだけでなく、作業効率が向上します。

GGDキャビネットの設計は、キャビネットの操作における熱放散問題を完全に考慮します。キャビネットの上端と下端には、さまざまな数の熱放散スロットがあります。キャビネット内の電気部品が熱くなると、熱が上昇し、上端のスロットを排出し、冷たい空気が下限のスロットによって常にキャビネットに追加され、密閉されたキャビネットが底から上部まで自然な空気ダクトに形作られ、熱散逸の目的を達成します。

GGDキャビネット現代の工業製品モデリング設計の要件に従って、キャビネットの外部を設計する方法の黄金比と寸法の各部分の分割を使用して、米国のキャビネット全体が寛大で新しい外観になりました。

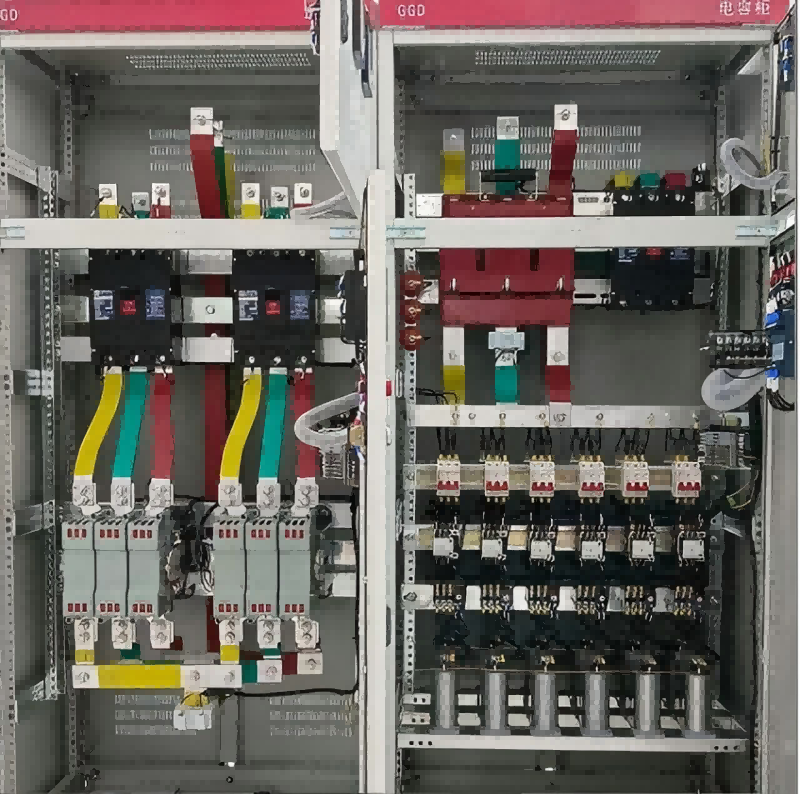

キャビネットのドアは、ピボット可動式ヒンジによってフレームに接続されています。これは簡単に取り付けて解体できます。ドアの折り畳まれたエッジには、山型のゴム製ストリップが埋め込まれています。ドアとフレームの間の埋め込まれたストリップには、ドアが直接ドアが衝突するのを防ぐ特定の圧縮ラインフェーズがあり、ドアの保護レベルを改善します。フレームに接続された多鎖ソフト銅線を備えた電気コンポーネントを備えた計装ドア、キャビネットの取り付け部品、キャビネットに接続されたネジが付いたキャビネットフレームは、完全な接地保護回路を構成します。

柔軟な拡張機能

GGDキャビネットの主な回路は、合計298の仕様（補助回路の機能的変化と制御電圧の変化から派生したプログラムと仕様を除く）で設計されています。

GGD1タイプ49スキーム123仕様

GGD2タイプ53プログラム107仕様

GGD3タイプ27プログラム68仕様

補助回路の設計は、電源スキームと発電所スキームの2つの部分に分割されており、GGDキャビネットには、セカンダリコンポーネントを設置するのに十分なスペースがあります。

GGDキャビネットは、主に国内で大量生産できるより高度な電気部品を採用し、同時に経済と合理性の原則に応じて、実現可能性を完全に考慮して利用可能な古い製品の一部を保持し、時代遅れの製品を使用しません。
