Lugaoは、GCK低電圧スイッチギアの信頼できるサプライヤーです。  当社のGCKスイッチギアには、引き出しと複雑に挿入された動作メカニズムがあります。  この設計により、メインスイッチが閉じた位置にある安全な操作が保証され、引き出しはアクセスできないままで、意図しないプルアウトを防ぎます。

さらに、引き出しタイプのスイッチギアの動作メカニズムには、便利な南京錠機能が含まれています。  これにより、閉鎖または開口部のいずれかでメカニズムをロックすることができ、電気機器のメンテナンスを実施するための安全な手段が提供されます。  GCK低電圧のスイッチギアの信頼できる安全焦点を当てたソリューションについては、Lugaoを信頼してください。

機能ユニットの背面には、メイン回路の入口と出口プラグ、補助回路のセカンダリプラグがあります。

機能ユニットコンパートメントは、金属パーティションによって分離されます。

引き出しユニットは、3ポジション関数を備えた回転推進メカニズムを採用しており、動作はシンプルで信頼性があります。

GCK引き出し推進メカニズムは、スパイラル軌道を採用して、ポジショニングメンバーに沿って動き、機能ユニットの推進と抽出を実現します。  機能ユニットを進めて抽出する過程で、3位のディスプレイと機械的インターロックを実現し、マイクロスイッチを装備しています。  電気はテスト位置で実行できます。  インターロック。

GCK低電圧スイッチギア動作環境

1.周囲の気温は +40°Cを超えることはなく、-5°C以下ではありません。24時間以内の平均温度は +35°Cを超えていません。

2.相対温度は +40°Cの最高温度で50％を超えてはなりません。 +20°Cで90％などの低温では相対温度が高くなります。

3.きれいな空気、腐食性ガスと爆発性ガスなし、導電性の粉塵はなく、断熱材を破壊することができます。

4。著しい振動と衝撃の振動、垂直設置がない場合、傾向は5度を超えてはなりません。

5.高度は2000メートルを超えません。

6.スイッチギアは、以下の温度での輸送と貯蔵に適しています。 -25°Cから +55°C、短期間（24時間以内） +70°Cを超えない。

GCK低電圧スイッチギア特性

キャビネットフレームにはCプロファイルで組み立てられ、キャビネットフレームパーツと特別なサポートパーツは、キャビネット機関の正確性と品質を確保するために当社から供給されます。

部品の成形サイズ、開口部サイズ、および機器間隔はモジュール化されています（弾性率e = 20mmと同じ）。

内部構造部品は亜鉛メッキされています。

キャビネットの上部カバーは取り外し可能で、キャビネットの上部の四隅には持ち上げと輸送用のリングが装備されています。

キャビネットフレームは、事故が広がるのを防ぐために互いに分離されたバスバールーム、機能ユニットルーム、ケーブルルームに分かれています。

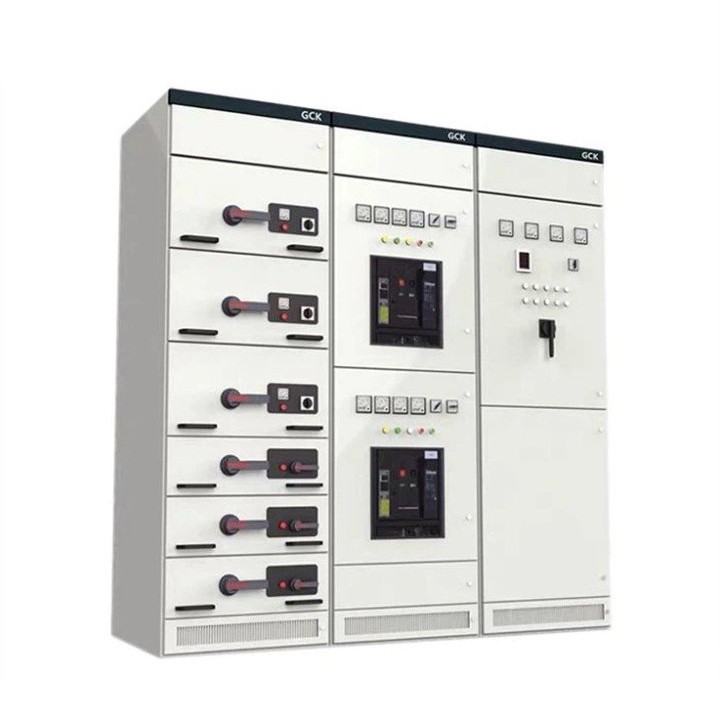

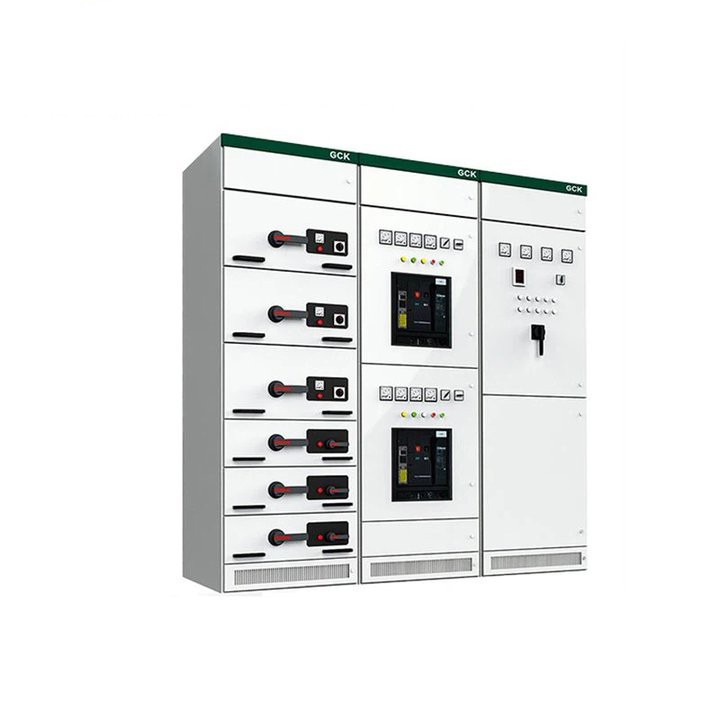

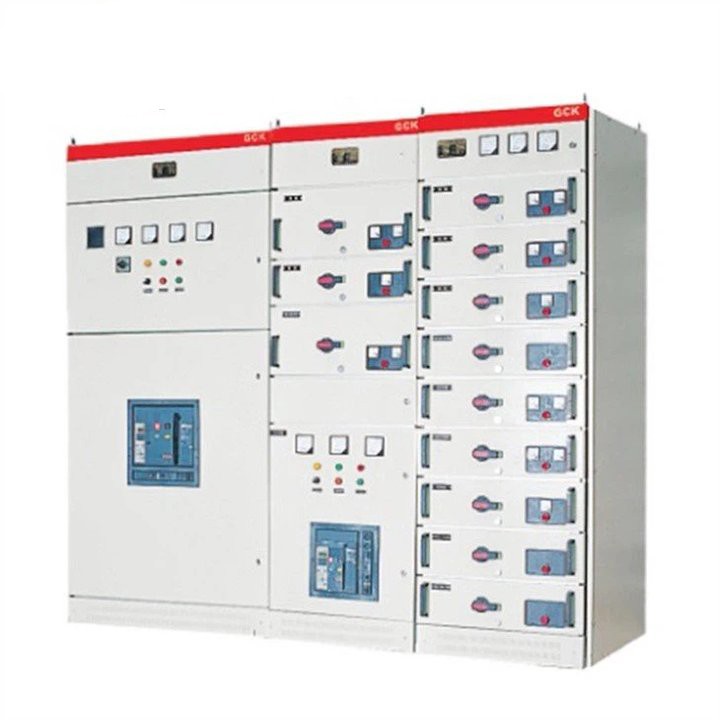

引き出しユニットの高さモジュールは200mmで、1/2ユニット、1ユニット、1.5ユニット、2ユニット、3ユニットの5つのサイズシリーズに分割されています。    ユニット回路の定格電流は630A以下です。    （外観については上の写真を参照）。

各MCCキャビネットは、最大9つの1ユニットの引き出しまたは18 1/2ユニットの引き出しを設置できます。

動作メカニズムは、引き出しと機械的にインターロックされます。    メインスイッチが閉じている場合、引き出しを引き出すことはできません。

引き出しの動作メカニズムは、南京錠で閉鎖または開口部にロックすることができ、電気機器のメンテナンスを安全に実行できます。

GCK低電圧スイッチギア仕様

GCK低電圧スイッチギア機能

工場撮影

パッケージング
