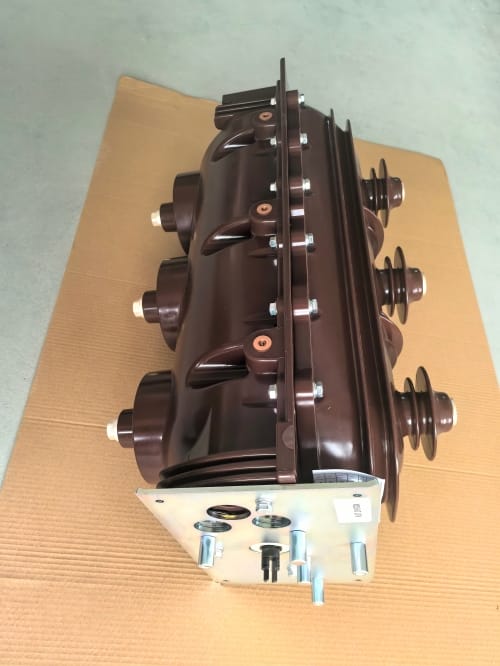

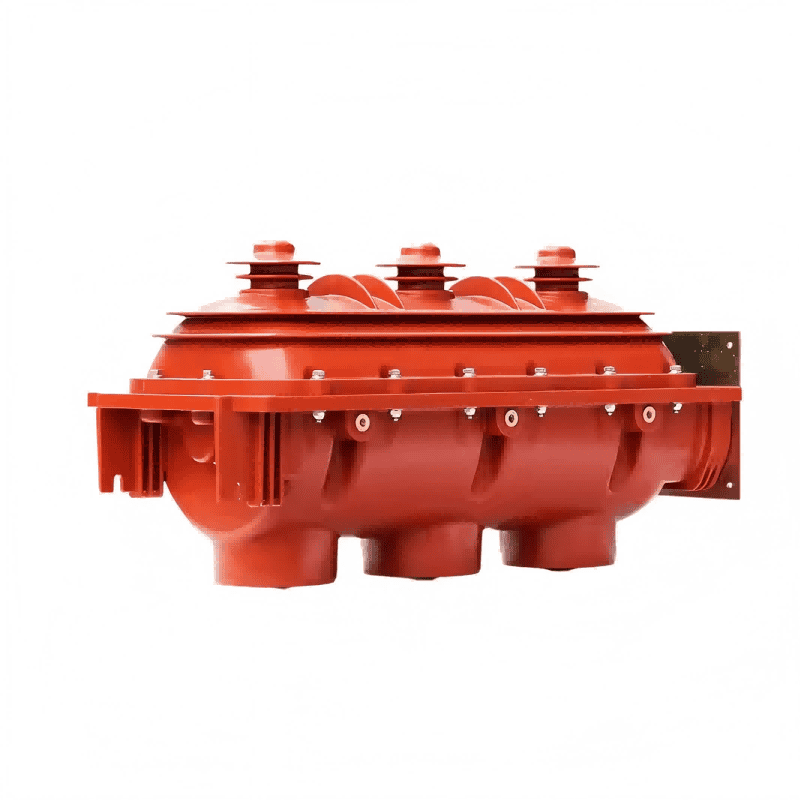

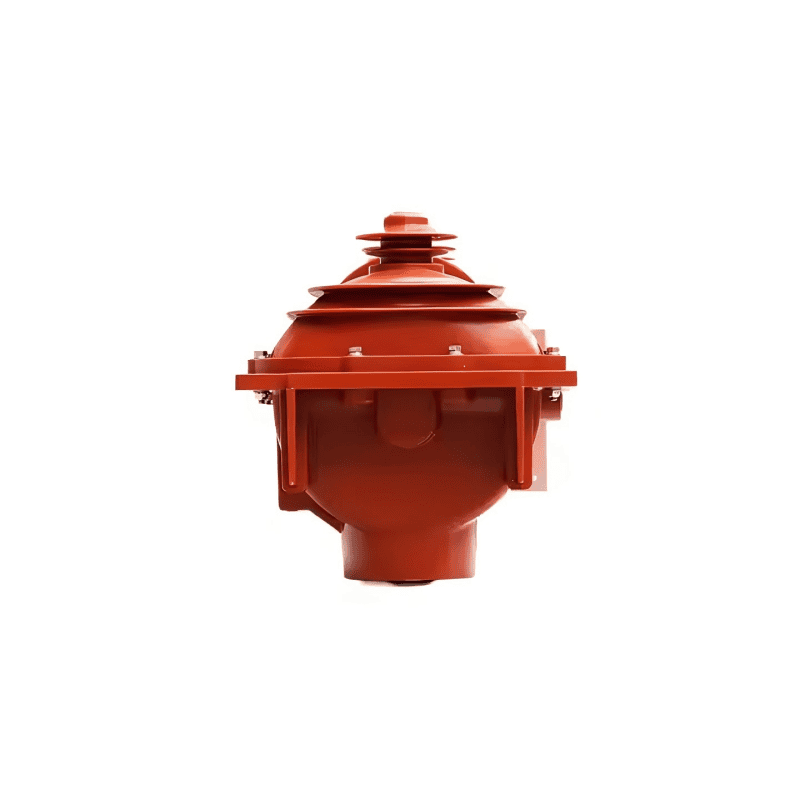

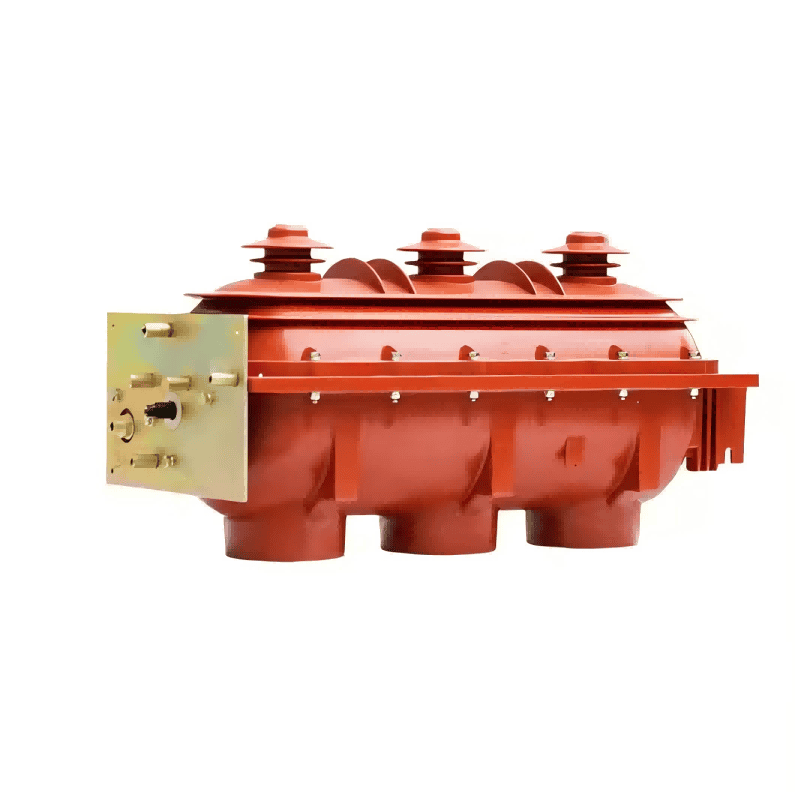

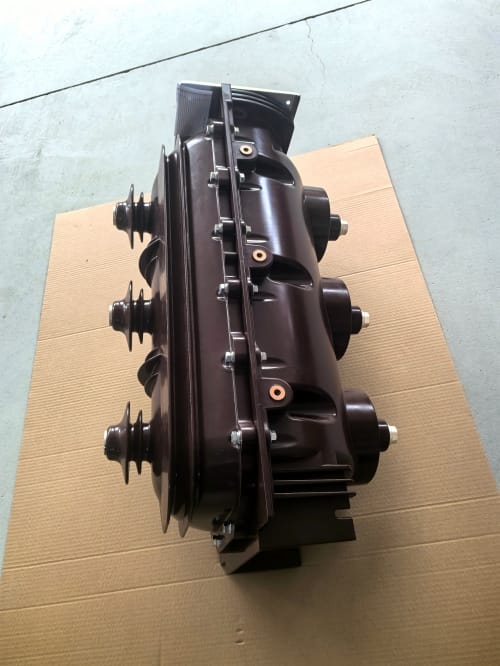

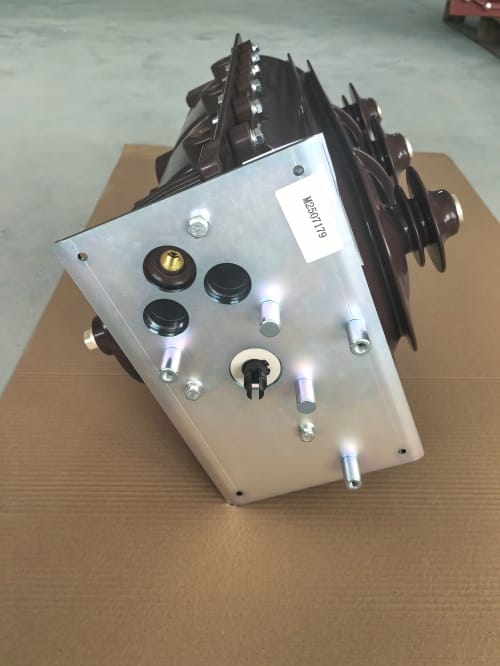

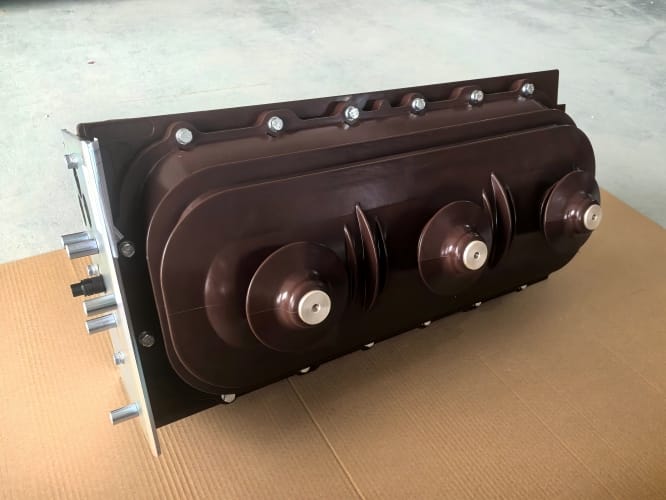

LGFLN36-24 24kV 630A 高電圧 SF6 ロードスイッチ

LUGAO の LGFLN36-24 ロードスイッチは、電力システムを保護するための重要なデバイスであり、障害発生時にタイムリーな対応と保護を可能にします。ロードスイッチは、最新の電力システムで広く使用されています。 LUGAO はこれらのデバイスを専門的な組立ラインで製造し、毎月の生産が世界中の顧客のニーズを満たすことを保証します。

モデル:LGFLN36-24

お問い合わせを送信

製品説明

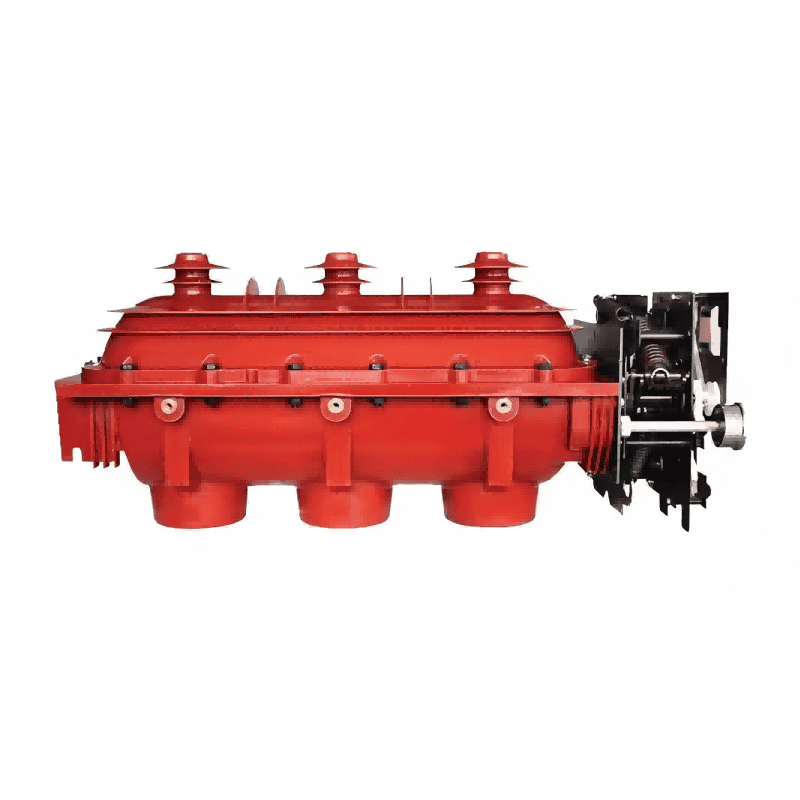

LUGAO の SF6 ロードスイッチの核心は、SF6 ガスの優れた絶縁性と消弧特性にあります。 SF6 ガスは高電圧下で非常に高い絶縁能力を持っています。これにより、遮断距離が短くなり、デバイス全体の構造がよりコンパクトになります。スイッチが電流を遮断すると、可動接点と固定接点の間にアークが発生します。 SF6 ガスはアークの高温で分解し、低フッ素化合物を生成します。これらの化合物は強い電気陰性度を持ち、自由電子をすぐに吸収して陰イオンを形成します。マイナスイオンの移動速度は非常に遅いため、アークエネルギーの吸収が非常に効率的で、電流がゼロを越えるとすぐにアークが消え、絶縁耐力がすぐに回復します。操作機構には通常、バネエネルギー貯蔵機構が使用されており、電動または手動で操作できるため、迅速かつ信頼性の高い開閉操作が保証されます。

利点と特徴

高い安全性：接点を密閉ガス室に収めた完全密閉絶縁構造により、感電の危険性が完全に排除されています。 3 ステーション設計により、信頼性の高い接地が提供され、安全なメンテナンスが保証されます。 SF6 ガスは無毒で不燃性であるため、機器の安全な動作が保証されます。

高い信頼性とメンテナンスフリー: SF6 ガスの優れた消弧特性により、接点の摩耗が最小限に抑えられ、電気的寿命が延長されます。密閉構造により外部環境の影響から内部コンポーネントを保護し、過酷な環境にも適しています。

コンパクトな構造と省スペース：SF6の高い絶縁特性により、同電圧レベルの気中絶縁開閉装置に比べて装置が大幅に小型化され、屋内開閉所やボックス型変電所などのスペースに制約のある場所に最適です。

環境に優しく、低騒音：動作中は密閉されたガス室内でアークが消えるため、爆発音はなく、動作機構の動作もわずかであるため、非常に低騒音です。

技術的パラメータ

定格電圧：kV		24
定格電流：A		630
定格周波数：Hz		60
定格短絡遮断電流：kA		/
定格短絡電流（ピーク）：kA		/
定格短絡耐電流持続時間：秒		1
定格短時間耐電流（主回路）：kA		20
定格ピーク耐電流（主回路）：kA		50
定格短時間耐電流（接地回路）：kA		17.3
定格ピーク耐電流（接地回路）：kA		43.3
定格短時間電源周波数耐電圧	乾式試験 kV	65
	湿式試験 kV	/
定格雷インパルス耐電圧	乾式試験 kV	125
	湿式試験 kV	/
定格短時間電源周波数耐電圧（開放回路）	乾式試験 kV	79
	湿式試験 kV	/
定格雷インパルス耐電圧（開放回路）	乾式試験 kV	145
	湿式試験 kV	/
機械的寿命: 回		3000
回路抵抗：μΩ		80以下
定格動作電圧：V/DC		220
閉じる速度/開く距離: m/s		≧3
終了時間/開始時間: ミリ秒		/
極間非同期/極間非同期: ms		≦5
