なぜ電気安全規格では高品質のリングメインユニットが必要なのでしょうか?

配電ネットワークは、短絡、過負荷、環境摩耗などの常に脅威にさらされています。 IEC 62271-200 や IEEE C37.122 などの安全規格は任意のガイドラインではなく、アーク フラッシュ、機器の爆発、連鎖停電を防ぐために存在します。リング メイン ユニット (RMU) は二次配電における重要なノードであり、電力の流れを制御し、下流の変圧器を保護します。標準以下の絶縁、脆弱な操作機構、不十分なシールを備えた低品質の RMU は、これらの規格が要求する厳しいテストに耐えることができません。内部アークが発生したり、障害が継続したりすると、非準拠の RMU が破裂して過熱ガスや溶融金属が放出され、人員が危険にさらされたり、資産が破壊されたりする可能性があります。したがって、コードには堅牢なエンジニアリング、実証済みの絶縁耐力、および故障の開閉機能が必要であることは明白であり、これらは高品質のコードのみに帰属します。リング本体保証できます。

で鹿皓電力株式会社、私たちはこの原則を無視すると壊滅的な失敗につながる様子を目撃してきました。当社の数十年にわたる製造経験は、高品質の材料、精密な組み立て、型式試験による検証がなければ、電気安全基準を満たすことは不可能であることを証明しています。 SF6絶縁または環境対応ガス絶縁、ステンレスタンク、真空遮断器技術を採用した高品質なリング本体です。これらのコンポーネントは、落雷の衝撃、極端な温度、スイッチングサージに耐えます。対照的に、偽造品や低価格の RMU は、内部アーク分類 (IAC) を省略したり、熱サイクルで亀裂が生じるリサイクル エポキシを使用したりすることがよくあります。最新のグリッド コードの AOR (アクセシビリティ、操作性、信頼性) 条項への準拠を達成するには、公益事業および産業施設は認定工場から RMU を調達する必要があります。この記事では、具体的な基準、故障のメカニズム、および当社の工場のアプローチが安全性と長期的な収益性の両方を保証する理由について詳しく説明します。

コンテンツ

• 1. 高品質のリングメインユニットを義務付ける国際安全規格はどれですか?
• 2. 劣悪なリングメインユニットは電気事故やシステム障害にどのように影響しますか?
• 3. なぜ当社の工場ではリング本体の高度な製造とテストを優先するのでしょうか?
• 概要: 標準とプレミアム RMU の間の断ち切れないリンク
• よくある質問 (FAQ)

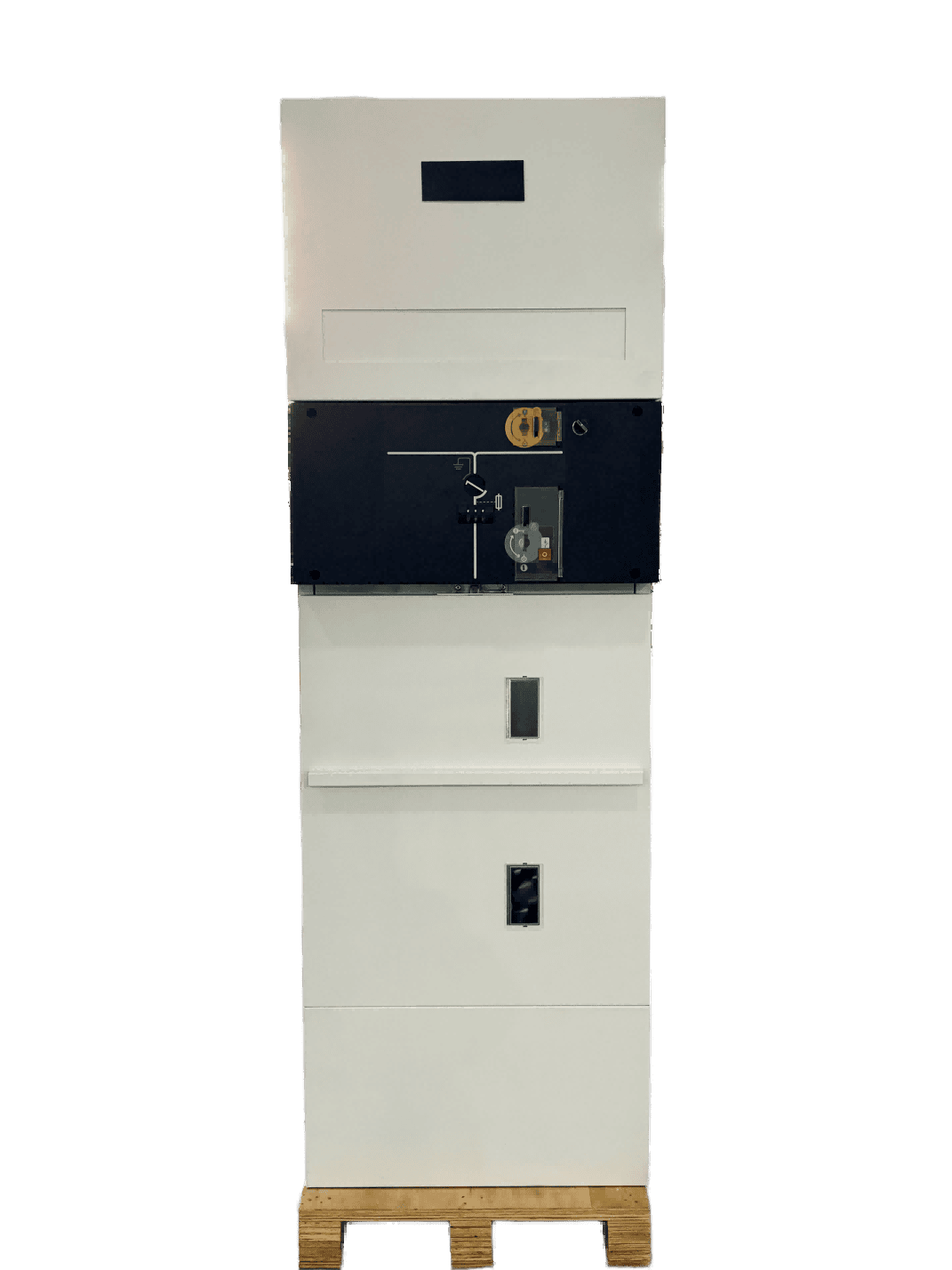

1. 高品質のリングメインユニットを義務付ける国際安全規格はどれですか?

金属密閉開閉装置および制御装置の世界的なベンチマークは、IEC 62271-200。この規格は、定格電圧、絶縁レベル、温度上昇制限、および内部アーク分類 (IAC) の要件を定義します。特にリング メイン ユニットの場合、IEC 62271-103 (ロード スイッチ) およびローカル グリッド コードの追加条項が適用されます。コンプライアンスはオプションではありません。公共ネットワークまたは産業ネットワークで使用される RMU は、耐電圧、短時間耐電流、機械的耐久性などの型式試験を受ける必要があります。高品質のリング本体は、これらのテストに余裕を持って合格します。たとえば、当社の工場のユニットは、12kV システムに対して 42kV の電源周波数耐性を達成しており、これは多くの電力会社が要求する 28kV のベースラインをはるかに上回っています。以下は、RMU 構築における重要な基準とその要求です。

• IEC 62271-200 (第 2.0 版):内部アーク分類 IAC AFLR (アクセス可能な側面、前面、背面、低圧) が必要です。強化されたエンクロージャ、圧力逃がしチャネル、耐アーク性ファスナーを備えた RMU のみが IAC を申請できます。
• IEC 62271-100:RMU にブレーカーが含まれている場合は、サーキット ブレーカー機能に適用されます。最大 20kA/1 秒以上の障害発生/遮断機能が必要です。
• IEC 60529 (IP 定格):屋内 RMU には少なくとも IP3X、屋外 RMU には IP54/IP67 が必要です。高品質の RMU は、レーザー溶接されたタンクと二重シールされた O リングを使用して、30 年以上ガスの完全性を維持します。
• IEEE C37.20.3 (北米):故障遮断定格と電圧サージテストを重視します。プレミアムリングメインユニットは、15kV クラスの 95kV BIL (基本インパルスレベル) に耐える必要があります。
• ローカルグリッドコード (例: 英国の ENA TS 41-36、ドイツの VDE 0670):多くの場合、耐食性、低温動作、耐震性が追加されます。当社の工場では、-25°C ～ +50°C の周囲温度範囲で RMU を設計しています。

なぜこれにより高品質のコンポーネントの選択が強制されるのでしょうか?誘電テストを考えてみましょう。標準の 12kV RMU は、フラッシュオーバーなしで 28kV rms を 1 分間維持する必要があります。キャスト樹脂にボイドがあったり、クリアランスが不十分な安価な RMU では、予期せぬ故障が発生します。さらに、内部アーク試験では、タンク内で 1 秒間の 20kA の障害をシミュレートします。破裂を防ぐのは堅牢な構造 (3mm ステンレス鋼、安全なケーブルコンパートメント) だけです。鹿皓電力株式会社はこれらの型式試験を独立した研究所で実施し、各設計を認証します。この経歴がなければ、オペレータは安全認証を失い、法的責任を失う危険があります。要約すると、すべての安全基準は、明示的または暗黙的に、高品質の素材、厳格な生産管理、および第三者による検証を要求します。これらの特性により、信頼できるリング メイン ユニットと危険な偽造品が区別されます。

さらに、スマート グリッドと分散型発電の台頭により、RMU 断熱調整に新たなストレスが生じています。現在、規格では強化された部分放電監視 (<10pC) が求められています。当社の工場では組み込み PD センサーを統合していますが、これは基本的な RMU 構造が精密成形されている場合に限られます。標準以下のユニットは初日から高い PD レベルを生成し、絶縁不良を加速します。したがって、安全基準は事実上、品質フィルターのようなものです。安全基準は、合法的に設置されたリング メイン ユニットに対して高品質のエンジニアリングを義務付けています。プロジェクト指定者の場合、当社の施設のような準拠した製造業者から調達することで、将来も確実な運用と保険の承認が保証されます。

2. 劣悪なリングメインユニットは電気事故やシステム障害にどのように影響しますか?

電気安全に関するインシデントが自然発生的に発生することはほとんどありません。これらは蓄積された欠陥と設計上のショートカットの最終結果です。低品質のリングメインユニットを設置すると、複数の障害経路が発生します。最も一般的なのは、湿気の侵入によって引き起こされる絶縁破壊です。標準以下のシールまたはシングルガスケットフランジを備えた RMU では、湿気が SF6 または空気断熱コンパートメントに侵入する可能性があります。内部露点が -10°C を超えると、固体絶縁体全体でフラッシュオーバーが発生します。私たちは、使用後 6 か月の RMU がエポキシの沿面現象により爆発し、メンテナンス スタッフが負傷した事例を調査しました。もう 1 つのシナリオには、不適切な短時間耐性定格が含まれます。下流の短絡により 0.5 秒間 16kA が消費されますが、偽 RMU 内のバスバーのサイズが小さすぎます (必要な 80x10mm に対して 40x5mm のみ)。結果として生じる電磁力によりバーが曲がり、相間の故障や火災が発生します。明確な危険を分析してみましょう。

• アークフラッシュ爆発:低品質のエンクロージャには内部のアーク緩和フラップがありません。圧力が 10 バールまで高まり、破片の速度が 200 m/s を超えてドアが吹き飛ばされます。これを回避するために規格では IAC 評価が必要です。当社の工場で製造される高品質の RMU は、圧力軽減と消炎煙突を計算して設計されています。
• 接点の溶着とスイッチングの故障:リングメインユニットの負荷スイッチは 630A または 1250A まで耐える必要があります。不良な銀タングステン接点または弱いスプリング機構により、接点の溶着や再点弧が発生します。これによりアークが持続し、開閉装置が燃焼し、近くのケーブルに発火する可能性があります。
• ガス絶縁の損失:SF6 で絶縁された RMU の場合、ピンホール漏れ (溶接が不十分なタンクによく見られる) により圧力が低下します。絶対圧 0.8 bar (公称 1.4 bar) では、絶縁レベルが 30% 低下し、スイッチング サージによってギャップに穴が開く可能性があります。安価なユニットには補充キットの逆止弁が欠落しており、排出が徐々に発生します。
• ケーブル終端の失敗:低品質の RMU では、統合ケーブル テスト ポイントとストレス コーンの加工が不十分です。高い電界勾配によりブッシングに沿ったトラッキングが発生し、最終的には地絡につながります。

CIGRE の実世界データによると、開閉装置の故障の 43% は絶縁または動作機構の欠陥が原因です。リング本体にこのような故障が発生すると、修理費用が当初の節約予算の10倍を超えることも多く、また、安全基準により定期的なメンテナンス（サーモグラフィー、接触抵抗測定）が必要となります。ただし、低品質の RMU は劣化が非常に速いため、年に 2 回のチェックでも障害を防ぐことはできません。当社の工場では、自己潤滑ベアリングと銀メッキバスバーを備えた RMU を製造し、5000 回の操作 (標準の 2000 回の 2 倍) の機械的耐久性を保証します。これは安全性への直接的な投資です。

さらに、低品質のリングメインユニットアセンブリには適切な位相バリアがありません。ケーブル障害が発生すると、アーク プラズマが隣接する機能ユニットに伝播し、RMU パネル全体を破壊する可能性があります。これは「アーク伝播」として知られる現象です。 Lugao Power Co.,Ltd のようなプレミアム設計には、ケーブル コンパートメントとバスバー コンパートメントの間に耐アーク性隔壁と金属バリアが含まれています。要約すると、劣悪な RMU は IEC 62271-200 の複数の段落に直接違反しており、違反の代償は人命と事業の中断で測られます。安全性を重視するプロジェクトでは、高品質のリング本体の選択にコストはかかりません。それが唯一許容できるリスク軽減戦略です。

3. なぜ当社の工場ではリング本体の高度な製造とテストを優先するのでしょうか?

で鹿皓電力株式会社、当社は最先端の生産施設を運営しており、すべてのリングメインユニットがエンドツーエンドの厳格な品質管理を受けています。私たちの工場のモットーは、「標準は天井ではなく床である」です。当社は、完全に自動化された SF6 漏れ検出器、ステンレス鋼筐体のロボット溶接、高電圧部分放電実験室に投資してきました。この取り組みは、安全性を後回しにすることはできないという理解から生まれています。以下に、各 RMU が電気的安全基準を超えていることを確認するための主要な製造およびテスト プロセスの概要を説明します。当社の透明性のあるプロセスは、電力会社、EPC請負業者、再生可能エネルギー開発者の間で信頼を築きます。

材料の選択と設計の検証:ブッシュには高品位の銅（純度99.9%以上）、304Lステンレス鋼（屋内用2.5mm厚、屋外用3.0mm厚）、VOグレードエポキシ樹脂のみを使用しています。入荷する材料の各バッチの導電性と引張強度がテストされます。当社のリングメインユニットの設計には、作動シャフトに三重シールと生ガス監視用の圧力計が組み込まれています。絶縁調整は 3D 静電界シミュレーションによって検証され、鋭いエッジが排除されます。

組立ラインのプロセス:当社の工場では、DIN EN ISO 9001 手順の訓練を受けた熟練した技術者を雇用しています。各リング メイン ユニットの組み立てには 5 つの専用ステーションが含まれます: 1) ヘリウム質量分析リーク テスト (<1×10⁻⁶ mbar·l/s) によるタンクの製造、2) トルク制御されたボルト締めによる遮断器とバスバーの取り付け、3) 機構の組み立てと潤滑、4) ケーブル ボックスとインターロックの最終組み立て、5) 性能テスト。各ステーションで、デジタルトルク測定値とガス圧力ログが記録されます。このトレーサビリティは当社の保証です。

次に、当社のベストセラー 12kV/24kV リング メイン ユニット シリーズ (モデル LGU-RMU-24) の主要な電気的パラメータを見てみましょう。これらの数値は、基本要件に対する品質マージンを示しています。

当社の工場では、電源周波数電圧試験、部分放電測定（1.2Urで≤5pC）、接触抵抗測定（主回路で≤40μΩ）、気密性試験、機械的動作試験（5サイクル）を含むIEC 62271-200に準拠した100％日常試験を実施しています。さらに、サンプルユニットは、KEMA/CESI ラボで熱サイクル (-25 °C ～ +70 °C) および短絡テストを受けます。このレベルの品質により、当社のリング メイン ユニットは安全検査官やネットワーク オペレーターの期待を満たすだけでなく、それを上回ります。私たちを選んだクライアントは、計画外の停止や訴訟を排除することで総所有コストを削減します。当社の顧客中心のアプローチと現地のアフターサポートを組み合わせることで、当社はヨーロッパ、アジア、アメリカ全土のインフラストラクチャ プロジェクトの優先パートナーとなっています。現在までに、当社の工場は 15,000 台以上のユニットを納入しており、内部アークに関連した損傷は一度も発生していません。それが妥協のない品質の力です。

概要: 標準とプレミアム RMU の間の断ち切れないリンク

電気は制御されないと致命的となるため、電気安全基準が存在します。これらは、絶縁耐力、アーク封じ込め、故障の発生/遮断、機械的耐久性など、特定の性能基準を要求します。高品質のリング メイン ユニットだけが、数十年の運用にわたってこれらの基準を確実に満たすことができます。当社工場の経験から、認定 RMU の前払い金は、規制上の罰金、医療請求、生産のダウンタイム、風評被害を含む 1 件の事故のコストと比較するとわずかです。当社は、IEC 62271-200 の一貫した適用と、優れた生産性を兼ね備えていることを証明しました。鹿皓は、人員と資産の両方を保護する RMU を提供します。データセンター、風力発電所、変電所のいずれを運営している場合でも、高品質のリングメインユニットを要求することは選択肢ではありません。これは安全戦略の中核です。覚えておいてください。今日行った近道は、明日には起こることになります。品質を選択し、コンプライアンスを選択し、生命の安全を何よりも優先するメーカーと提携してください。

よくある質問 (FAQ)

質問 1: 電気安全規格が特にリング メイン ユニットの内部アーク分類 (IAC) を要求しているのはなぜですか?

回答: 絶縁不良やオペレーターのミスなどにより RMU に内部障害が発生する可能性があるため、内部アーク分類 (IAC) が義務付けられています。 IAC 定格のエンクロージャがないと、アークによる圧力上昇によりタンクが破裂し、10,000°C を超える温度でプラズマが放出される可能性があります。 IEC 62271-200 などの規格では、ドアとカバーがロックされた状態を維持し、高温ガスが安全なエリアに誘導され、部品が飛び出さないことを保証するために IAC AFLR を要求しています。認定工場による高品質のリング本体は本格的なアーク試験を実施し、その性能を証明しています。低品質のユニットには IAC ラベルが付いていません。これは、人員に対する保護がゼロであることを意味します。 IAC 認定の RMU に投資することが、職場の安全規制 (NFPA 70E など) に準拠する唯一の方法です。

質問 2: 安全基準に適合しない可能性のある低品質のリングメインユニットを視覚的に識別するにはどうすればよいですか?

回答: 主要な視覚的危険信号には、薄いエンクロージャ シート (ステンレス鋼の場合は 1.5 mm 未満)、不規則な溶接ビード、目に見える圧力リリーフ ベントの欠如、純正ではないガス密度計 (またはゲージなし)、および型式テスト ラベルの欠如が含まれます。さらに、低品質の RMU には、スチール製ではなくプラスチック製の操作機構が採用されていることが多く、通電部分へのアクセスを防ぐインターロック システムが欠落しています。当社の工場では、各リングメインユニットにテスト証明書付きのシリアル番号が付いています。サプライヤーが IEC 型式試験レポートまたは内部アークビデオを作成できない場合、そのユニットは非準拠であると考えてください。購入前に必ずサードパーティのテスト資料をリクエストしてください。

質問 3: 定期的なメンテナンスは、プレミアム リング メイン ユニットの代わりに低品質のリング メイン ユニットを購入した場合に補償されますか?

回答: いいえ。メンテナンスは不可欠ですが、根本的な設計上の欠陥を修正することはできません。低品質のリング メイン ユニットには、絶縁距離が不十分であったり、接触点にピッチングがあったり、ガス システムに微小漏れが発生したりする可能性があり、これらの問題は定期的な清掃や締め付けでは修正できません。規格では、機器が最初から安全でなければならないことが義務付けられています。実際、標準以下の RMU で過剰なメンテナンスを試みると、ネジ山が剥がれたり、接点の位置がずれたりするなど、さらなるリスクが生じる可能性があります。対照的に、当社の工場の高品質 RMU は、目視検査を除いて 10 ～ 15 年間「メンテナンスフリー」で動作するように設計されています。品質への投資により、ライフサイクル コストが大幅に削減され、本質的なコンプライアンスが保証されます。

質問 4: リングメインユニットが高い安全基準を満たしていることを証明する具体的なテストは何ですか?

回答: IEC 62271-200 に基づく必須の試験には、誘電試験 (電源周波数および雷インパルス)、定格電流での温度上昇試験、短時間耐およびピーク耐電流試験、内部アーク試験 (IAC)、機械的耐久試験 (例: ロード スイッチの 2000 回動作)、および保護等級 (IP) 検証が含まれます。さらに、各ユニットの工場での日常検査には、電源周波数耐電圧、部分放電測定、接触抵抗、気密性、機械的動作の検査が含まれます。 Lugao Power Co.,Ltd. では、リング メイン ユニットにこれらすべてのテストに加え、オプションで耐震性と気候による経年劣化も加えています。いずれかのテストが失敗した場合、その設計は拒否されます。これらに合格した後にのみ、ユニットを法的に準拠しているとマークできます。

質問 5: プロジェクト エンジニアはなぜ Lugao Power Co.,Ltd を指定する必要があるのですか。高品質のリングメインユニットのサプライヤーとしていかがですか？

回答: 鹿高電力株式会社は、20 年以上にわたる開閉装置製造の専門知識と、社内の型式試験施設および国際認証 (KEMA、CE、TUV) を組み合わせています。当社のリング メイン ユニットは、予算の代替品と比較して優れたパラメーター (より高い BIL、より低い PD、より低いリーク率) を提供します。当社は完全な文書化、トレーサビリティ、および専任のテクニカル サポート チームを提供します。さらに、当社の工場の品質管理には、すべてのユニットのヘリウム漏れの 100% 検出と部分放電テストが含まれます。当社を指定することで、エンジニアは責任を軽減し、グリッド コードへの準拠を保証し、30 年間使用できる製品を手に入れることができます。品質の違いを直接確認するには、見積もりまたはサンプル評価をリクエストしてください。プロジェクト固有のソリューションと無料の技術コンサルティングについては、当社のチームにお問い合わせください。あなたの安全は私たちの仕事です。
