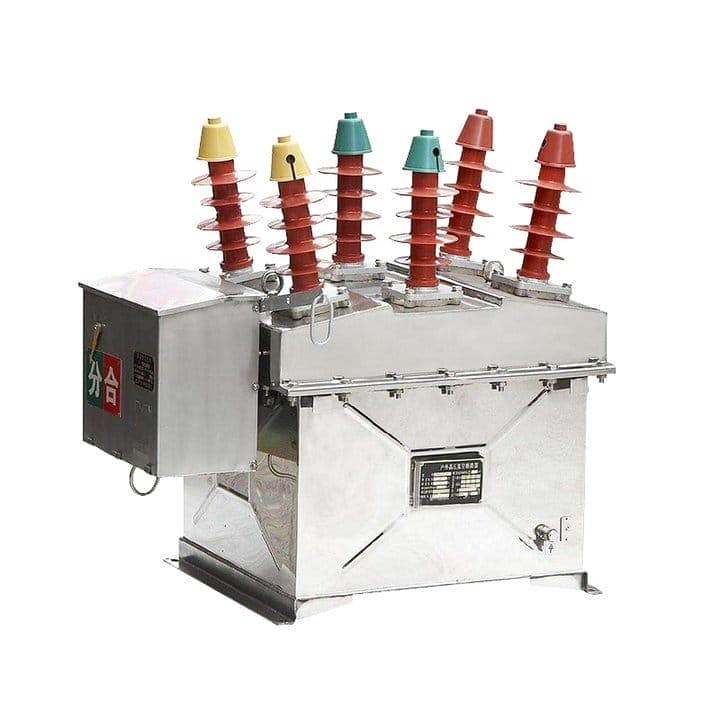

高電圧サーキットブレーカーは短絡や過負荷にどのように対処しますか?

高電圧電力システムでは、短絡や過負荷が避けられず、機器に壊滅的な損傷を与え、電力供給を中断し、人員を危険にさらす可能性があります。高電圧サーキットブレーカーは、これらの障害状態をミリ秒以内に検出、遮断、隔離する必要がある主要な保護デバイスです。しかし、高電圧サーキットブレーカーは、このような極端な電気的事象をどのように正確に処理するのでしょうか?このプロセスには、検出、リレー調整、機械的操作、アーク消滅という高度なシーケンスが含まれます。短絡または過負荷が発生すると、電流が通常の動作電流の 10 ～ 50 倍の値に上昇し、多大な熱的および機械的ストレスが発生する可能性があります。の高圧サーキットブレーカー接点を開いて回路を遮断するだけでなく、発生した電気アークを迅速かつ安全に消して、再点火を防ぐ必要があります。 Lugao Power Co.,Ltd. の工場では 20 年以上高圧遮断器を製造しており、最大 550 kV の電圧で最大 80 kA の故障電流に対応できる遮断機構を改良してきました。

短絡と過負荷の処理は、検出方法と遮断方法の両方で異なります。過負荷とは、中程度ではありますが持続する過電流であり、通常は定格電流の 1.2 ～ 2 倍であり、継続すると熱損傷を引き起こす可能性があります。短絡はさらに深刻で、電流が定格値の 10 倍を超える可能性があり、巨大な磁力とアーク エネルギーが発生します。高電圧サーキットブレーカーは保護リレーを使用してこれらのイベントを区別し、適切な応答を開始します。過負荷の場合、ブレーカーは時間遅延トリップを採用して、一時的な過負荷を解消できるようにする場合があります。短絡の場合、ブレーカーは瞬時に動作する必要があり、多くの場合 2 ～ 3 サイクル (30 ～ 50 ミリ秒) 以内に動作します。この記事では、高電圧サーキットブレーカーがこれらの極端な条件に確実に対処できるようにする、障害検出からアーク消弧までの詳細なメカニズムについて説明します。また、工場の製品ラインの技術仕様や実際のメンテナンスに関する洞察も共有します。

目次

• 1. 短絡時に高電圧サーキットブレーカーの内部では何が起こっていますか?
• 2. 高電圧サーキットブレーカーはどのようにして過負荷と短絡を検出し、区別するのでしょうか?
• 3. 障害中断に関する主要な技術仕様は何ですか?
• 4. メンテナンスとテストで信頼性の高い障害処理を保証するにはどうすればよいですか?
• よくある質問 (FAQ)
• 結論と保護制度の相談

短絡時に高電圧サーキットブレーカーの内部では何が起こっていますか?

短絡が発生すると、電力システム内の電流が瞬時に急増し、高電圧サーキットブレーカーは非常に高速に反応する必要があります。ブレーカー内部の一連のイベントは、精巧に計画された機械的および電気的プロセスです。保護リレーからのトリップ信号を受信すると、作動機構（バネ、油圧、空圧）が蓄えていたエネルギーを放出し、可動接点が固定接点から離れます。分離の瞬間に、電気アークが接触ギャップを横切って形成され、高い故障電流によって維持されます。このアークは 15,000 ～ 20,000 ケルビンの温度を生成し、制御しないと接点が蒸発し、ブレーカーが破壊されてしまいます。したがって、高電圧遮断器は、SF6 ガス、真空、またはオイルのいずれかのアーク消弧媒体に依存してアークを冷却および脱イオン化し、次の電流ゼロクロスでアークを消弧します。障害の発生から電流の遮断までのプロセス全体は、3 ～ 5 回の電源サイクル (50 ～ 80 ミリ秒) 以内に発生する必要があります。

短絡時の高電圧サーキットブレーカー内部の詳細な段階的プロセス:

• ステップ 1: 障害の検出とリレーの開始:変流器 (CT) は急激な電流増加を感知し、保護リレーに信号を送信します。リレーは電流をピックアップ設定と比較し、故障が短絡なのか過負荷なのかを判断します。短絡の場合、リレーは瞬間的なトリップコマンドをブレーカーに送信します。
• ステップ 2: 操作メカニズムのアクティブ化:トリップコイルが通電され、操作機構を保持しているラッチが解放されます。ばね式ブレーカでは、ばねがリンク システムを介して可動接点を解放し、駆動します。油圧ブレーカーでは、高圧オイルがコンタクトを動かすピストンに送られます。この機械的な動作には通常 5 ～ 15 ミリ秒かかります。
• ステップ 3: 接点の分離とアーク発生:可動接点が離れると、アークがギャップを埋めます。アークは最初、大電流と生成された磁力によって駆動されます。銅タングステンや銀タングステンなどの材料で作られたアーク接点は、溶解には耐えますが、それでもかなりの浸食を受けます。
• ステップ 4: アーク消弧:SF6 高電圧遮断器では、パッファ機構が SF6 ガスを圧縮し、ノズルを通してアーク全体に送ります。高速ガス流は熱とイオン化粒子を除去し、電気陰性の SF6 分子は自由電子を捕捉して再イオン化を防ぎます。真空遮断器では、真空環境内で金属蒸気が急速に拡散することによってアークが消えます。
• ステップ 5: 電流ゼロ遮断:アークは次の電流ゼロ (AC 波形がゼロと交差するとき) で消えます。遮断後、ギャップ間に現れる過渡回復電圧 (TRV) に耐えられるよう、開いた接点間の絶縁耐力は迅速に回復する必要があります。再点火を防ぐために、ブレーカーは開いたままにしておく必要があります。

短絡イベントの重大度を説明するために、故障電流が 40 kA である 145 kV システムを考えてみましょう。アークで放出されるエネルギーは 100 MJ を超える場合があり、これは 50 kg の銅を溶かすのに十分です。 Lugao にある当社の高電圧サーキットブレーカーは、接点の侵食を最小限に抑えてこのような事態に対処できるように設計されています。当社が採用する SF6 パッファ機構は数値流体力学 (CFD) によって最適化されており、ノズル スロートでのガス流速がマッハ 2 を超え、迅速なアーク消弧が保証されます。型式試験では、当社の高電圧サーキットブレーカーは、性能を低下させることなく、20 回の連続動作で 145 kV で 40 kA の故障を遮断することに成功しました。この堅牢な設計により、電力会社は、最も厳しい短絡条件下でもシステムが保護されるという安心感を得ることができます。

高電圧サーキットブレーカーはどのようにして過負荷と短絡を検出し、区別するのでしょうか?

過負荷と短絡を区別する機能は、電力システムの信頼性の高い動作にとって非常に重要です。過負荷とは、電流が定格値を超える状態ですが、機器に対する差し迫った脅威ではなく、一時的なものである可能性があります (大型モーターの始動など)。短絡は重大な障害であり、即座に解除する必要があります。高電圧サーキットブレーカーは、この区別を行うために、電気機械式、ソリッドステート式、またはマイクロプロセッサーベースの保護リレーに依存しています。これらのリレーは変流器 (CT) から電流入力を受け取り、変圧器 (PT) から電圧入力を受け取り、特定のアルゴリズムと時間電流特性を使用して 2 つの状態を区別します。その後、リレーは適切なタイミングでトリップ信号を高圧サーキットブレーカーに送信します。

高電圧サーキットブレーカー検出システムが故障を区別する方法:

• 逆時間過電流保護 (過負荷用):このリレーは逆時間特性曲線を使用しており、電流が増加するとトリップ時間が減少します。中程度の過負荷 (たとえば、定格電流の 120 パーセント) の場合、トリップ時間は数秒になる場合があり、一時的な過負荷は通過できます。過負荷が続くと、リレーは高電圧サーキットブレーカーを作動させ、熱による損傷を防ぎます。
• 瞬時過電流保護（短絡時）：高ピックアップしきい値 (通常、定格電流の 8 ～ 12 倍) を超える電流の場合、リレーは瞬時に動作し、意図的な遅延なくトリップ信号を送信します。これにより、高電圧サーキットブレーカーが 20 ～ 30 ミリ秒以内に開き、機器への損傷が制限されます。
• 方向性過電流保護:ネットワーク化されたシステムでは、どちらの方向でも障害が発生する可能性があります。方向性リレーは、電流入力と電圧入力の両方を使用して障害の方向を決定し、障害に最も近い高電圧サーキットブレーカーのみが開き、その他のブレーカーは閉じたままにして電力の流れを維持します。
• 地絡保護:高電圧システムで一般的な単線地絡障害の場合は、残留電流検出が使用されます。リレーは三相電流の合計である零相電流を監視します。ゼロシーケンス電流が設定されたしきい値を超えると、リレーは高電圧サーキットブレーカーをトリップします。

最新の高電圧サーキット ブレーカー システムは、通信機能を備えた数値リレーを使用し、遠隔監視や変電所内の他のブレーカーとの調整を可能にします。これらのリレーは、障害後の分析に非常に貴重なイベント記録と障害波形も保存できます。 Lugao Power Co.,Ltdの当社の工場。は、包括的な保護リレー調整サービスを提供し、高電圧サーキット ブレーカーの設定がお客様のシステム要件に最適に適合することを保証します。当社では、業界標準の調整ソフトウェアを使用してさまざまな障害シナリオをシミュレートし、リレー設定が選択的な調整を提供すること、つまり障害に最も近いブレーカーのみが動作することを検証します。

実際の例: 230 kV 送電線では、高電圧遮断器の保護リレーは、タイム ダイヤル設定を 2 秒にすると、過負荷の場合は定格電流の 1.2 倍でトリップし、瞬時トリップの場合は定格電流の 12 倍でトリップするように設定できます。大型モーターが始動して 1.4 倍の電流サージが発生しても、過負荷期間が短いためリレーはトリップしません。ただし、相間故障が発生した場合、電流は定格値の 18 倍に達する可能性があり、リレーは高電圧サーキット ブレーカーを瞬時に作動させ、3 サイクル以内に故障を解消します。この選択的な調整は、システムの安定性を維持し、連鎖的な停止を防ぐために不可欠です。鹿皓電力株式会社は、すべての高電圧サーキットブレーカーに関する詳細なリレー設定ガイドを提供し、電力会社が最適な調整を達成できるように支援します。

障害中断に関する主要な技術仕様は何ですか?

高電圧サーキットブレーカーが短絡や過負荷を処理する能力は、一連の重要な技術仕様によって定義されます。これらのパラメータによって、ブレーカーの故障電流定格、遮断時間、および過渡回復電圧 (TRV) 能力が決まります。鹿皓電力株式会社は、さまざまな電圧レベルや障害状態に対応する包括的な高電圧サーキットブレーカーを製造しています。以下の表は、世界中の送電および配電変電所で使用されている当社の最も人気のあるモデルの主な障害処理仕様をまとめたものです。すべての値は、IEC 62271-100 および ANSI C37.09 規格に従って型式テストされています。

当社の工場では、標準定格に加えて、強化された障害遮断機能を備えた高電圧サーキットブレーカーを提供しています。たとえば、当社は、発電機ブレーカー用途にとって重要な開放時間を 5 ミリ秒短縮する、最適化された動作メカニズムを備えた「高速」バージョンを提供します。また、スイッチング容量性電流用に、より高い TRV 定格を備えた「コンデンサ バンク」スイッチング バリアントも提供しています。当社のすべての高電圧サーキットブレーカには、故障遮断に必要な動作エネルギーを 30% 削減するセルフブラストパッファ機構が装備されており、より小さなスプリングでより信頼性の高い動作が可能になります。

当社の高電圧サーキットブレーカーが指定された故障定格を満たしていることを確認するために、すべてのユニットが工場での包括的なテスト プログラムを受けています。これには、絶縁試験 (電源周波数と雷インパルス)、独立した研究所での短絡試験、および機械的耐久試験 (10,000 回以上の動作) が含まれます。 Lugao Power Co.,Ltdの当社の工場。は、障害中断テストのオシログラムを含む完全なテストレポートを出荷ごとに提供し、完全なトレーサビリティを保証します。電力会社の顧客にとって、これらのテスト レポートはネットワーク計画と調整の検討に不可欠であり、障害発生時に高電圧サーキット ブレーカーが期待どおりに動作することを保証します。

メンテナンスとテストで信頼性の高い障害処理を保証するにはどうすればよいですか?

最高の高電圧サーキットブレーカーであっても、適切に保守されていないと、短絡や過負荷に対処できなくなります。障害処理は、機械コンポーネントの正確なタイミング、消弧媒体の完全性、リレーと制御回路の正しい動作に依存します。 Lugao Power Co.,Ltdの当社の工場。は、定期検査、機能テスト、診断分析を含む、高圧サーキットブレーカーの包括的なメンテナンス プログラムを開発しました。定期的なメンテナンスは、ブレーカーが必要なときに動作することを保証するだけでなく、耐用年数を延ばし、致命的な故障のリスクを軽減します。

高電圧サーキットブレーカーの信頼性の高い障害処理のための重要なメンテナンス手順:

• 接触の摩耗と浸食の測定:短絡遮断後、アーク放電接点が腐食する可能性があります。当社の高電圧サーキットブレーカの設計には、オペレータが残りの接点寿命を推定できる摩耗インジケータが含まれています。接触抵抗を毎年測定し (マイクロオーム計を使用)、抵抗がベースラインより 20% 以上増加した場合は接触を交換することをお勧めします。
• SF6 ガス濃度と水分のモニタリング:アークを適切に消弧するには、SF6 ガス圧力を指定範囲内に維持する必要があります。密度モニターはガス圧力を継続的に追跡し、漏れが発生した場合にはオペレーターに警告します。さらに、水分含有量を半年に一度チェックする必要があります。 200 ppm を超える場合は、ガスを濾過するか交換する必要があります。当社の工場では、すべての高電圧サーキットブレーカーのガス処理および分析サービスを提供しています。
• 動作機構のタイミングテスト:ブレーカーの開閉時間は、デジタル タイミング アナライザーを使用して毎年確認する必要があります。工場出荷時に設定された値から 10% を超える偏差がある場合は、機械的な摩耗または位置ずれを示している可能性があります。当社の高電圧サーキットブレーカーは、ブレーカーを稼働状態から取り外さずに保守できるモジュール式操作メカニズムを備えています。
• 絶縁抵抗および力率試験:絶縁部品 (ポスト絶縁体、ブッシング、内部支持構造) は、誘電体の完全性をテストする必要があります。絶縁特性の劣化を検出するために、3 年ごとに力率 (タンデルタ) テストを実行することをお勧めします。

メンテナンスの重要性を説明するために、245 kV 高圧サーキット ブレーカーが短絡中に作動しなくなり、変圧器に大きな損傷を与えたヨーロッパの電力会社の事例を考えてみましょう。調査の結果、遮断器の作動機構にシール不良により水分が蓄積し、トリップコイルが固着していたことが判明した。その後、この電力会社は、当社が推奨する年次タイミング テストと湿気チェックを採用し、過去 8 年間、同様の障害は発生していません。当社の工場では、各高電圧サーキットブレーカーに詳細なメンテナンス日誌を提供しており、電力会社のスタッフに適切なテストと診断手順に関するトレーニングを提供しています。

包括的なサポートを必要とするお客様には、Lugao Power Co.,Ltd.は、訓練を受けた技術者の年間工場訪問、オンサイト診断テスト、緊急スペアパーツ交換を含むサービス契約を提供しています。また、高電圧サーキットブレーカーの主要なパラメータを継続的に追跡し、パラメータが通常の範囲を逸脱した場合に電力会社の制御センターにアラートを送信するリモート監視オプションも提供しています。定期的なメンテナンスに投資し、当社の診断専門知識を活用することで、電力会社は高電圧サーキットブレーカーが短絡や過負荷を確実に処理し、電力システムを保護し、ダウンタイムを最小限に抑えることができます。

よくある質問 (FAQ)

質問 1: 高電圧サーキットブレーカーが遮断できる最大短絡電流はどれくらいですか?

回答: 最大短絡電流は、kA 単位で指定されるブレーカーの定格遮断容量によって異なります。当社の LGB シリーズ高電圧サーキットブレーカーの場合、最大遮断電流の範囲は 72.5 kV モデルの 31.5 kA から 550 kV モデルの 63 kA です。この定格は、定格電圧での対称電流に基づいています。ブレーカーは、総電流がブレーカーの設計能力を超えない限り、DC 成分による非対称故障電流を遮断することもできます。より高い障害レベルの場合は、複数のブレーカーを直列に使用するか、より高い定格のブレーカーを選択できます。当社の工場では、お客様のシステムに適したブレーカーの選択に役立つ障害レベル分析サービスを提供しています。

質問 2: 高電圧遮断器は、開いた後にどのようにしてアークを消すのですか?

回答: 高電圧遮断器は、SF6 ガスを圧縮し、ノズルを通してアーク全体に送り出すパッファ機構を使用しています。高速のガス流がアークを冷却してイオン化粒子を除去する一方、電気陰性の SF6 分子が自由電子を捕捉して再イオン化を防ぎます。アークは電流のゼロクロスで消え、接点ギャップの絶縁耐力は急速に回復します。このプロセスはフェーズごとに独立して繰り返されます。当社の高電圧サーキットブレーカーは、あらゆる障害条件下で信頼性の高い消弧を保証するためにテストされています。

質問 3: 高電圧サーキットブレーカーはメンテナンスを必要とせずに複数の短絡を処理できますか?

回答: はい、高電圧サーキットブレーカーは、メンテナンスが必要になる前に複数の障害中断に対処できるように設計されています。処理できる障害遮断の数は、障害電流の大きさとブレーカーの設計によって異なります。たとえば、当社の高電圧サーキットブレーカーは、接点を交換することなく、最大定格で 20 回の短絡遮断を処理できます。ただし、故障電流が低い場合、遮断の数が大幅に増加する可能性があります。摩耗インジケータを使用して接点の摩耗を監視し、遮断された累積故障電流に基づいてメンテナンスのスケジュールを立てることをお勧めします。当社の工場では、この計画を支援するメンテナンス計算ツールを提供しています。

質問 4: 高電圧遮断器の動作に関して、短絡と過負荷の違いは何ですか?

回答: 短絡は、機器の損傷を防ぐために、通常 3 ～ 5 サイクル以内の瞬間的な中断を必要とする大電流の障害です。過負荷とは、すぐには危険ではない中程度の過電流であり、ブレーカーのリレーにより、一時的な過負荷が解消されるまで数秒から数分間電流が持続することがあります。高電圧サーキットブレーカーは、過負荷よりも短絡の方が速く動作します。過負荷の場合、ブレーカーには熱または逆時間トリップ特性が装備されている場合があります。当社の保護リレー設定は、これら 2 つの状態を区別するように最適化されており、正しい応答が保証されます。

質問 5: 高電圧サーキットブレーカーの障害処理性能をテストする頻度はどれくらいですか?

回答: タイミング テスト、接触抵抗測定、SF6 ガス分析など、高電圧遮断器の障害処理性能の包括的なテストを少なくとも年に 1 回実施することをお勧めします。頻繁に動作するブレーカーや過酷な環境に設置されているブレーカーの場合は、より頻繁に (6 か月ごとに) テストすることをお勧めします。さらに、重大な障害による遮断（定格遮断容量の 50% 以上）が発生した後は、ブレーカーを検査およびテストする必要があります。当社の工場では、詳細なテスト手順を提供し、すべての高電圧サーキットブレーカー製品に対してフィールドテストサービスを提供しています。

結論: 高電圧サーキットブレーカーで信頼性の高い障害保護を確保する

高電圧サーキットブレーカーは、電力システムの短絡や過負荷に対する最前線の防御手段です。障害状態を迅速かつ確実に検出、中断、隔離する機能は、システムの安定性、機器の保護、作業員の安全にとって非常に重要です。すでに説明したように、このプロセスには、正確なリレー調整、迅速な機械的動作、および SF6 ガスを使用した高度なアーク消弧が含まれます。ここで概説した技術仕様とメンテナンス方法により、最も重要なときに高電圧サーキットブレーカーが確実に機能することが保証されます。 Lugao Power Co.,Ltd. の工場では、最高の国際基準を満たし、電力業界での数十年の経験に裏打ちされた、包括的な高電圧サーキットブレーカーを設計してきました。

保護システムのアップグレードまたは拡張を計画していますか?陸皓電力株式会社にお問い合わせください。今日包括的な障害保護に関するコンサルティングをご希望の場合は、当社の電力システム エンジニア チームは、システムの障害レベル、保護調整、機器要件を分析し、最適な高電圧サーキット ブレーカー ソリューションを推奨します。当社は、リレー設定の調整、設置監督、保守スタッフのトレーニングなど、完全な技術サポートを提供します。Lugao Power Co.,Ltd に今すぐ無料の保護システム評価をリクエストしてください。最高品質の高電圧サーキットブレーカー技術によって電力システムが確実に保護されます。
