リング メイン ユニット (RMU) とは何ですか、そしてなぜそれが現代の中電圧配電システムに不可欠なのか

A リングメインユニット（RMU）は、都市および産業用配電ネットワークで使用される、コンパクトで密閉された信頼性の高い中圧開閉装置ソリューションです。リング型分散システムにおける無停電電源供給、安全な絶縁、柔軟なネットワーク運用を確保する上で重要な役割を果たします。

この包括的なガイドでは、リング メイン ユニットの動作方法、そのコア コンポーネント、電圧分類、技術仕様、設置シナリオ、安全基準、およびメーカーの好みについて説明します。鹿皓パワーインテリジェントで環境に優しい RMU ソリューションの未来を形作ります。

目次

• 1.リング本体とは？
• 2. リング本体の仕組みは？
• 3. リング本体の種類
• 4. RMU の主要コンポーネント
• 5. 技術仕様と定格電圧
• 6. RMUの応用
• 7. RMU スイッチギアを使用する利点
• 8. 設置とメンテナンスに関する考慮事項
• 9. Lugao パワーリングメインユニットを選ぶ理由?
• 10. スマート RMU テクノロジーの将来の動向
• 11. よくある質問

1.リング本体とは？

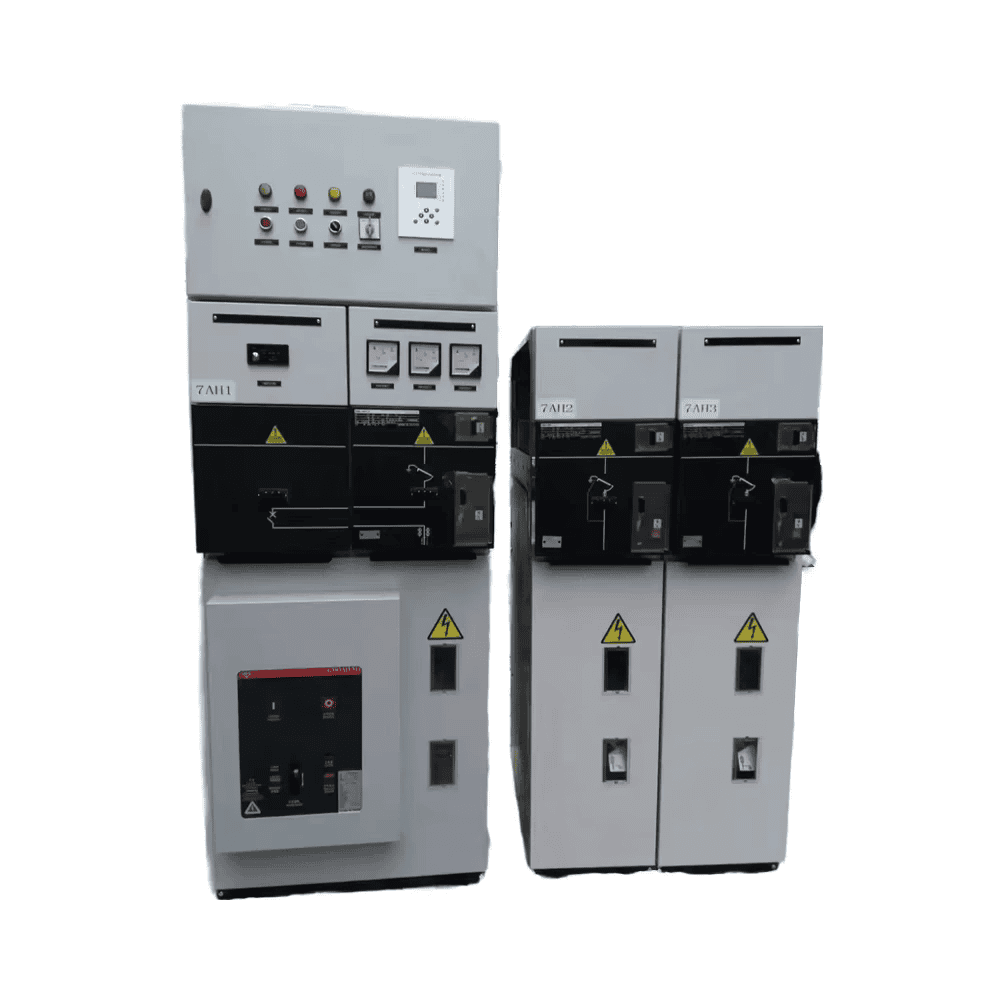

A リングメインユニット（RMU）は、リング型配電ネットワークで使用されるコンパクトな金属密閉型高圧開閉装置です。通常、次の間で動作する二次配布システムにインストールされます。11kVと33kV.

RMU の主な目的は次のとおりです。

• 無停電電源の確保
• 負荷スイッチング機能を提供する
• ネットワークの障害のあるセクションを隔離する
• 変圧器と配電線を保護する

RMU は、信頼性とコンパクトな設置が重要な都市送電網、商業施設、再生可能エネルギー ステーション、産業施設で一般的に使用されています。

2. リング本体の仕組みは？

リング配電システムでは、電力はループ内を流れます。 RMU はリング内の戦略的なノードに配置されます。通常の動作時:

• 両方の入力フィーダーは通電状態を維持します
• リングを介して負荷が供給されます
• パワーフローの方向を調整可能

障害が発生した場合:

1. 不良箇所を検出
2. 対応するスイッチが開いています
3. リングの反対側からパワーが流れ続ける

この構成により、停止時間が大幅に短縮され、システムの信頼性が向上します。

3. リング本体の種類

3.1 ガス絶縁リング本体（SF6 RMU）

• 絶縁媒体にSF6ガスを使用
• コンパクトで一生密閉
• 高い信頼性
• メンテナンスの手間がかからない

3.2 空気断熱 RMU

• 環境に優しい代替品
• SF6ガス不使用
• わずかに大きい設置面積

3.3 屋内 RMU と屋外 RMU

4. RMU の主要コンポーネント

標準のリングメインユニットは通常、次のもので構成されます。

• ロードブレークスイッチ(LBS)
• サーキットブレーカー (CB)
• アーススイッチ
• バスバーシステム
• 保護リレー
• 変圧器保護モジュール

の高度な RMU鹿皓パワーインテリジェントな保護リレーとリモート監視システムを統合して、スマート グリッドとの互換性を実現します。

5. 技術仕様と定格電圧

RMU を選択するときは、次の点を考慮してください。

• ネットワーク電圧レベル
• 短絡耐量
• 環境条件
• 将来の拡張ニーズ

6. リング本体の用途

リング メイン ユニットは次の場所で広く導入されています。

• 都市配電ネットワーク
• 再生可能エネルギー システム (太陽光発電および風力発電)
• 工業用製造プラント
• 複合商業施設
• 住宅コミュニティ
• 鉄道電化システム

コンパクトなサイズとモジュール構成により、コンパクトな変電所やプレハブ変電所に最適です。

7. RMU スイッチギアを使用する利点

7.1 高い信頼性

リングネットワークの冗長性によりダウンタイムを最小限に抑えます。

7.2 コンパクトな設計

スペースに制約のある設置に最適です。

7.3 安全性の強化

• 完全密閉構造
• 連動機構
• アーク断層の封じ込め

7.4 低メンテナンス

密閉型の永久ガス絶縁システムにより、保守の必要性が軽減されます。

7.5 スケーラビリティ

モジュラー設計により将来の拡張がサポートされます。

8. 設置とメンテナンスに関する考慮事項

インストールチェックリスト:

• 接地システムを確認する
• ケーブルの終端が適切であることを確認する
• IEC規格に従う
• 保護リレー構成の確認

メンテナンスのベストプラクティス:

• 定期的な目視検査
• ガス圧力監視（SF6 RMU用）
• リレーテスト
• サーマルスキャン

9. Lugao パワーリングメインユニットを選ぶ理由?

鹿皓パワー信頼の高圧配電機器専門メーカーです。同社のリング メイン ユニットは、国際規格と最新のスマート グリッド要件を満たすように設計されています。

主な強み:

• 高度な製造技術
• 厳格な品質管理システム
• カスタマイズ可能なRMU構成
• インテリジェントな監視の統合
• IEC規格への準拠

RMU ソリューションの技術的な詳細については、Lugao Power の公式製品リソースと技術ドキュメントを参照してください。

10. スマート RMU テクノロジーの将来の動向

RMU テクノロジーの進化には次のものが含まれます。

• SF6フリーの環境に優しい断熱材
• IoTを活用した遠隔監視
• デジタル保護リレー
• スマートグリッドの統合
• AI分析による予知保全

世界のエネルギーインフラがより分散化され、再生可能エネルギーに重点が置かれるようになるにつれて、インテリジェントな RMU は安定した効率的な供給を確保する上で重要な役割を果たすことになります。

11. よくある質問 (FAQ)

Q1: RMU と従来の開閉装置の違いは何ですか?

RMU はコンパクトで密閉されており、特にリング分散ネットワーク用に設計されていますが、従来のスイッチギアはループの冗長性をサポートしていない場合があります。

Q2: リングメインユニットの一般的な電圧レベルはどれくらいですか?

一般的な電圧レベルには、11kV、24kV、および 33kV システムが含まれます。

Q3: SF6 ガスは危険ですか?

SF6 は毒性はありませんが、温室効果ガスです。適切な取り扱いと密閉システムにより、環境への影響を最小限に抑えます。

Q4: RMU はどれくらい持続しますか?

適切な設置とメンテナンスを行えば、RMU の耐用年数は通常 20 ～ 30 年になります。

Q5: RMU をスマート グリッドに統合できますか?

はい。 Lugao Power などのメーカーの最新の RMU は、SCADA およびリモート監視システムをサポートしています。

結論: リングメインユニットが信頼性の高い配電のバックボーンである理由

のリング本体は現代の中圧配電ネットワークの基礎です。そのコンパクトな設計、高い信頼性、安全機能、適応性により、都市、産業、および再生可能エネルギー システムに不可欠なものとなっています。

電力インフラが進化し続けるにつれて、先進的な RMU ソリューションが鹿皓パワー次世代の電気ネットワークに必要なパフォーマンス、インテリジェンス、安全性を提供します。
