MNS 低電圧引き出し式開閉装置のさまざまなタイプと設計は何ですか?

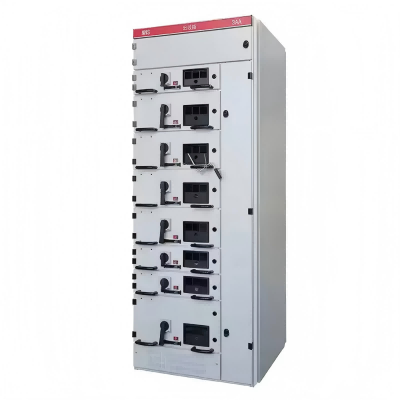

鹿皓の MNS 低電圧引き出し式スイッチギヤ フレームは、25 mm モジュールを備えた C 型材料を使用しており、コネクタを介して接続され、さまざまなニーズを満たすさまざまなキャビネット構造と引き出しユニットを形成します。 MCC キャビネットには、安全性を高めるために高強度、難燃性のエンジニアリング プラスチック部品が使用されています。さらに、機能パネルは海外モデルから変更され、200mmモジュールと組み合わせることで、PCとMCCの混合キャビネット設計に適しています。引出しユニットとキャビネット本体には、スイッチ通電時の負荷切り替えを防止する信頼性の高い連動装置を備え、安全性を高めています。キャビネットは一般に不動態化処理後の冷間圧延鋼板から組み立てられますが、ユーザーの要望に応じてアルミニウム亜鉛めっき鋼板を使用することもできます。

• 開閉装置の種類

1. 受信キャビネットとバスバインディングキャビネット

RMW1、CW1、NA1、DW45、CDW7、MT、Eシリーズなど、国内外のさまざまなフレーム形サーキットブレーカをメインスイッチとして使用し、受信機能やバスバインディング機能を提供します。 2. パワーセンターキャビネット（PC）

配電には、DW45、NA1、CDW7MT、E シリーズなど、国内外のさまざまなタイプのキャビネット取り付け型サーキット ブレーカーが使用されます。

3. モーターコントロールセンター (MCC)

各回路の主開閉器は大小の引出しで構成され、高遮断容量のモールドケース遮断器またはヒューズ付ロータリーロードスイッチを採用しています。

4. 無効電力補償キャビネット

• 引き出しタイプ

サイズは高さ8E（200mm）を基準に5サイズをご用意しております。モジュラー設計により、コンポーネントの有効設置高さ 1800 mm が可能となり、キャビネット全体のレイアウトがより合理化され、見た目にも美しいものになります。・8E/4：高さ200mm、幅150mm、奥行き400mmのスペースに4つの引き出しユニットを並列に組み立てたもの

・8E/2：高さ200mm、幅300mm、奥行き400mmのスペースに引き出しユニットを2台並列に組み立てたもの

・8E：高さ200mm、幅600mm、奥行き400mmのスペースに引き出しユニット1台を組み立てます。

・16E：高さ400mm、幅600mm、奥行き400mmのスペースに引き出しユニット1台を組み立てる

・24E：高さ600mm、幅600mm、奥行き400mmのスペースに引き出しユニット1台を組み立てる
