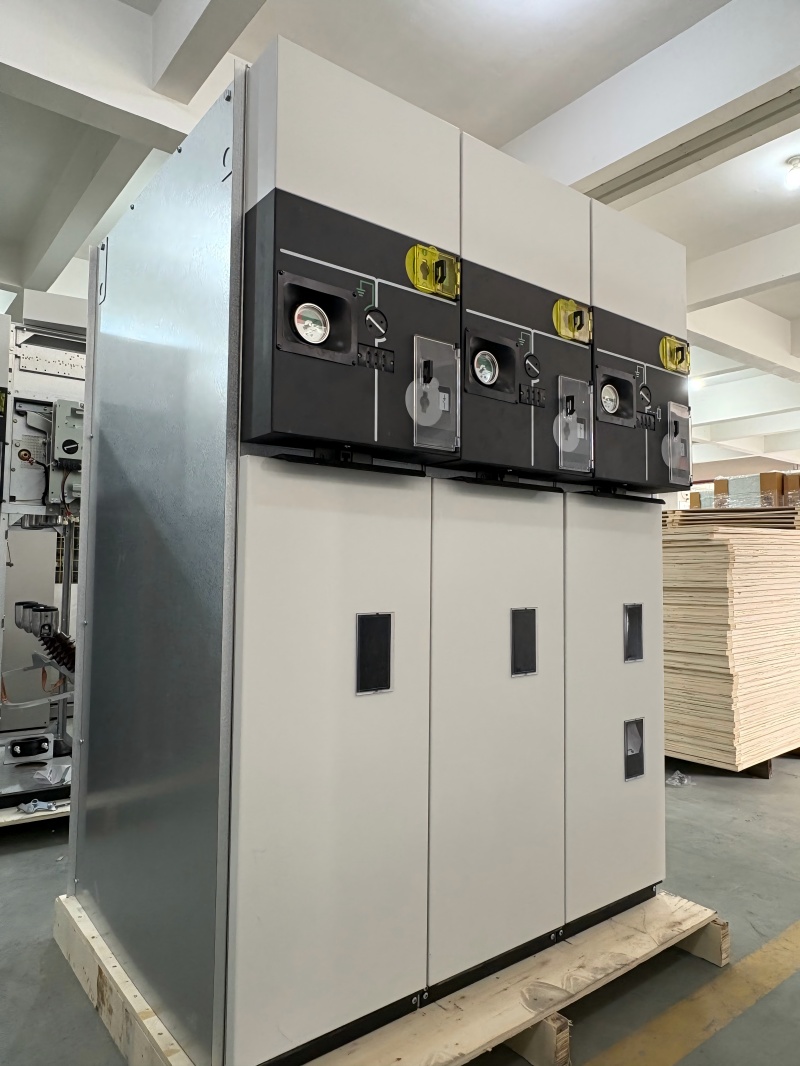

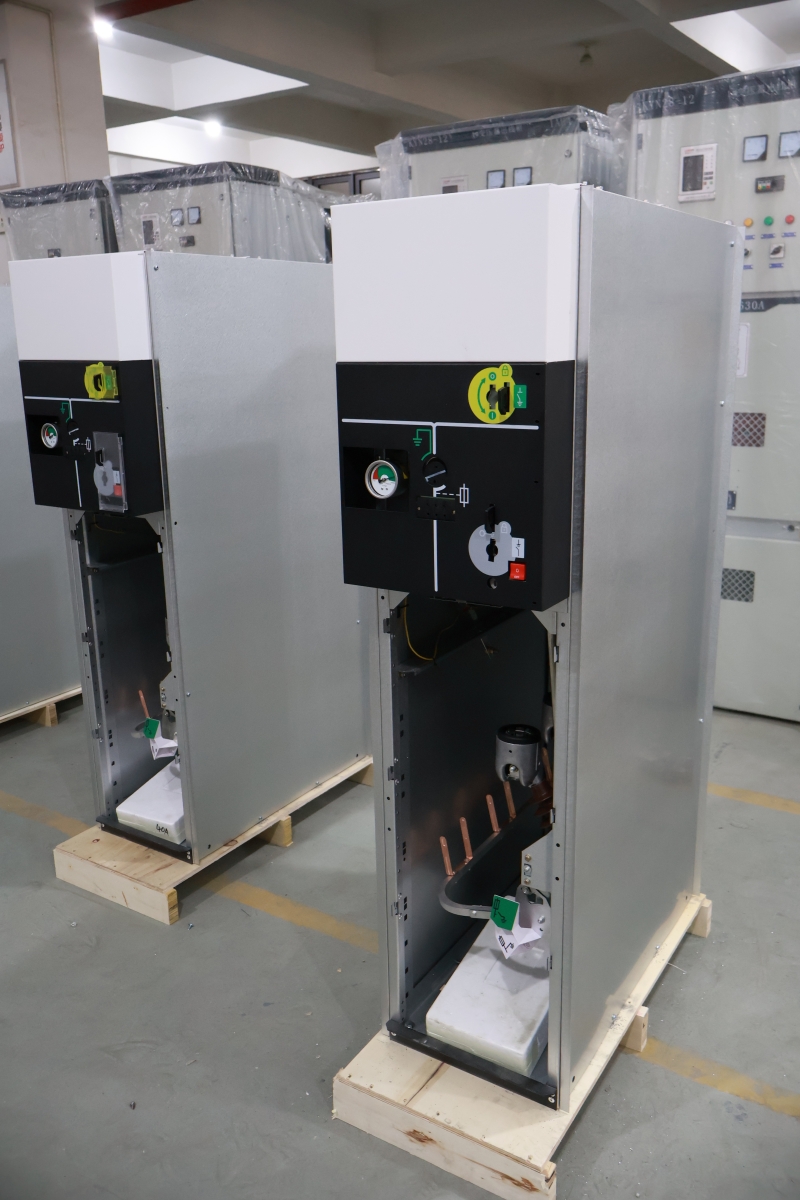

SRMシリーズSF6ガスは、完全に密閉された金属密閉されたスイッチギア(C-GIS)を完全に絶縁したもので、国内外の高度な技術を吸収することにより、当社が設計および開発した新世代の小型ガス完全断熱製品です。この製品は、固定ユニットの組み合わせと柔軟な拡張の効果的な組み合わせであり、リングネットワーク配信またはユーザー端子の要件に適しており、コンパクトスイッチギアを柔軟に使用するためのさまざまな二次変電所のニーズを満たしています。機器には、SRM-12KV、SRM-24KV、およびSRM6-40.5KVの3つの定格電圧レベルがあります(詳細については、製品の詳細ページを参照してください)、IEC 62271、IEC 60420などの国際基準に準拠しています。
1.完全に断熱され、完全に密閉されたデザイン
NG7シリーズのスイッチギアの主要なライブパーツは、ステンレス鋼プレートを溶接した密閉ガスボックスに完全に密閉されています。インレットラインとコンセントラインは、完全に断熱された完全に密閉されたシールドケーブルコネクタを介して接続されています。ガスボックスのインフレ圧力は0.04mpaで、IP67の保護レベルがあります。この製品は、高高度、高塩霧、重い汚染、湿度などの過酷な環境で動作できます。
2。標準モジュラー設計、柔軟な拡張、および便利な組み合わせ。
この製品には高度な標準化があり、モジュラー設計スキームを採用しています。ガスボックスユニットは左右に任意に拡張でき、特別なバスバーコネクタを通じてさまざまなユニットの組み合わせを実現して、ユーザーの多様な電力分布ニーズを最大限に満たすことができます。
3。高度な溶接およびシーリング技術
ガスボックスボディのステンレス鋼プレートはすべて、ABB溶接ロボットによってレーザーカットおよび溶接されており、プレートの寸法精度と溶接品質を完全に確保しています。組み立てられたガスボックスは、ガスボックスの年間漏れ速度が0.01%未満であることを確認するために、等変量掃除機とヘリウム漏れ検出技術を採用しています。
4.インテリジェントなオンライン監視および保護ソリューションを実現できます。
スイッチギアは、通信ネットワークを介して自動化システムに接続して、スイッチキャビネットのリモートコントロール、テレメトリ、テレシグナル機能を実現できます。また、障害分離、回収ネットワークの回復、ネットワークの再構築の機能を実現することもできます。
5。特別なケーブルブランチボックスの応用スキーム
分散リングネットワークスイッチステーションの適用が増えているため、NG7シリーズのスイッチギアには、ブッシングを介してバスバーを左右に接続できるソリューションが特に装備されています。 1つ以上のロードスイッチを備えたケーブルブランチボックスに適しており、ユーザーに柔軟で経済的な配電ソリューションを提供します。
6。フレンドリーなユーザーインターフェイスと完璧な「5つの保護」設計スキーム
スイッチギアは手動または電気的に操作でき、操作プロセスはシンプルで信頼性があります。全体的な構造設計には、運用上の安全性を確保するための完璧な「5つの保護」インターロック設計があります。機器は広く使用されています。都市部の電力網では、中央の高電圧流通システム、土地の節約、電源の信頼性の向上に適しています。変電所では、さまざまなタイプ、特に地下およびコンパクトな変電所で一般的です。産業用電力システムでは、大企業の配電ニーズを満たし、効果的な保護と管理を提供します。
