真空回路ブレーカーとは何ですか？

Lugao真空回路ブレーカー（VCB）は、高電圧電力システムの電気機器の重要な部分です。目的は、誤動作が発生した場合に電流を遮断し、それによって回路を保護することです。 Lugao真空回路ブレーカーは、さまざまな産業および商業用アプリケーション、特に信頼性が高く効率的な保護が重要な中型および高電圧アプリケーションで広く使用されています。この記事を通じて、ルガオは、Lugao真空回路ブレーカーの作業原則、主要なコンポーネント、利点、アプリケーション、およびメンテナンスを探求することになり、電力システムで人気のある選択肢になった理由についての洞察を提供します。

真空回路ブレーカーの動作原理

ルガオ真空回路ブレーカーの主な機能は、断層電流を中断し、潜在的な損傷から電気回路を保護することです。誤動作が発生すると、真空回路ブレーカーは、過熱、火災、またはその他の危険な結果を防ぐために、電流を迅速に遮断します。他のタイプの回路ブレーカーとは異なり、ルガオ掃除機回路ブレーカーは真空チャンバーのアークを消します。回路ブレーカー内の接点が分離すると、それらの間にアークが形成されます。ルガオの真空回路ブレーカーでは、真空はイオン化を防ぎ、接点間の断熱材を迅速に回復するため、アークはほぼ即座に消滅する可能性があります。

なぜ真空を使うのですか？

The vacuum chamber of Lugao vacuum circuit breaker is the key to its performance. There are almost no particles in the vacuum, and the lack of ionization makes it difficult for the arc to last. Therefore, the speed of arc extinguishing is much faster than in air or gas. This efficient current interruption is one of the main reasons why vacuum circuit breakers are widely used in high-voltage power systems.

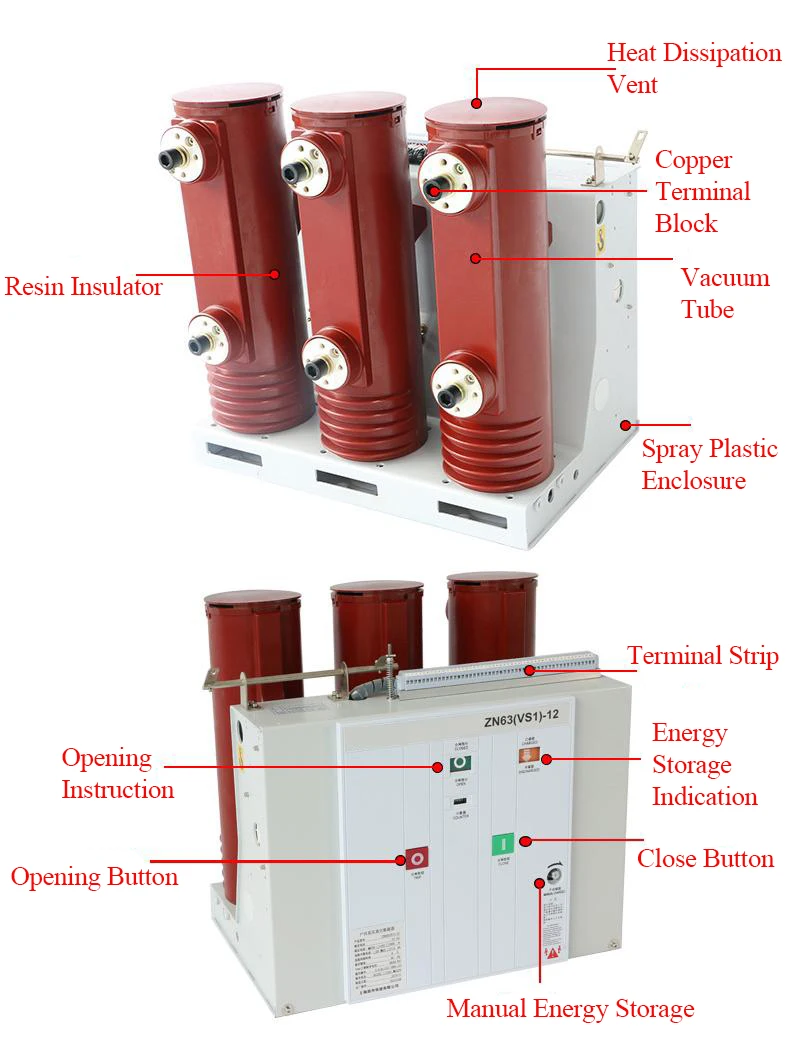

真空回路ブレーカーの重要なコンポーネント

1.vacuum interrupter： The vacuum arc extinguishing chamber is the core of a vacuum circuit breaker. It consists of two contacts enclosed in a vacuum. When these two contacts separate, the vacuum arc extinguishing chamber will immediately extinguish the arc in a vacuum environment.

2。動作メカニズム：The operating mechanism is responsible for opening and closing the contacts in the vacuum arc extinguishing chamber. It can be manually or electrically operated to precisely control the operation of the vacuum circuit breaker.

3。断熱材：真空回路ブレーカーは通常、中程度から高電圧アプリケーションに使用されるという事実により、コンポーネント間の断熱が重要です。 To ensure safe operation under high voltage, we use high-quality insulation materials.

4。住宅： 真空回路ブレーカーは、通常、頑丈なエンクロージャーに設置され、水分や粉塵などの環境要因から保護し、パフォーマンスに影響を与える可能性があります。

真空回路ブレーカーの利点

他のタイプのサーキットブレーカーと比較して、真空回路ブレーカーには複数の利点があり、電力システムで人気のある選択肢となっています。

1。高誘電率： 真空回路ブレーカーの真空チャンバーは優れた誘電体を持っているため、故障のリスクなしに高電圧回路を外すことができます。

2。最小限のメンテナンス：真空回路ブレーカーは可動部品が少なく、操作中に最小限のメンテナンスが必要です。これは、定期的なメンテナンスが困難なリモート設置または高電圧変電所で特に有利です。

3。高速操作： Vacuum circuit breakers operate quickly, making them highly effective in protecting equipment from the effects of faults. This fast operation minimizes damage and downtime to the greatest extent possible, improving the reliability of the electrical system.

4。環境に優しい： Unlike gas insulated circuit breakers, vacuum circuit breakers do not require harmful gases such as sulfur hexafluoride (SF6) during operation, making them an environmentally friendly circuit breaker.

5。長いサービスライフ： The durability and efficiency of vacuum circuit breakers help to extend their service life.真空レベルが時間とともに低下しないという事実により、これらの回路ブレーカーは長年にわたって有効性を維持することができ、それにより頻繁な交換の必要性が減少します。

真空回路ブレーカーのアプリケーション

真空回路ブレーカーは、主に中程度および高電圧アプリケーションで、さまざまな場合に使用できます。いくつかの一般的なアプリケーションには次のものが含まれます。

1。発電： In power plants, vacuum circuit breakers are crucial for protecting generators, transformers, and other critical equipment. Vacuum circuit breakers ensure that any faults can be quickly interrupted to prevent large-scale damage and costly downtime.

2。変電所： 真空回路ブレーカーは、中および高電圧システムを管理するための変電所で広く使用されています。真空回路ブレーカーは、断層電流を迅速かつ効果的に遮断することができ、これらの環境に非常に適しています。

3。産業設定： Manufacturing facilities and heavy industry rely on vacuum circuit breakers to protect equipment from the effects of faults. Vacuum circuit breakers are durable and require low maintenance, making them highly suitable for applications that demand high reliability.

4。商業ビル： 大規模な商業ビルとオフィスコンプレックスは通常、真空回路ブレーカーを使用して、電気システムの安全性と信頼性を確保します。 Vacuum circuit breakers are designed to be compact, efficient, and easy to integrate into existing electrical infrastructure.

5。鉄道システム： 鉄道業界では、真空回路ブレーカーを使用して、列車を運営する電源システムを保護します。それらの堅牢な設計と信頼性により、この重要なインフラストラクチャに適しています。

真空回路ブレーカーのメンテナンス

A significant feature of vacuum circuit breakers is their extremely low maintenance requirements. However, regular inspections and maintenance can ensure optimal performance and service life. The main maintenance methods for vacuum circuit breakers include:

1。連絡先の検査： 真空回路ブレーカーの摩耗は最小限ですが、コンタクトの腐食の兆候を確認する必要があります。摩耗した接点をタイムリーに交換すると、回路ブレーカーの効率を維持することができます。

2. Vacuum Integrity Check: 信頼できるアークが消えることを保証するために、アーク消滅チャンバー内の真空をそのまま維持する必要があります。漏れや分解がないことを確認するために、真空の完全性を定期的にテストすることをお勧めします。

3。機械操作テスト： 真空回路ブレーカーのスムーズな開閉を確保するために、動作メカニズムの定期的なテストが必要です。摩耗を防ぐために、機械的なコンポーネントを定期的に潤滑する必要があります。

4。電気テスト： 断熱性や接触抵抗テストなどの定期的な電気試験は、真空回路ブレーカーの潜在的な問題を特定するのに役立ちます。

他のタイプの回路ブレーカーとの比較

To understand the unique value of the vacuum circuit breaker, it's helpful to compare it to other types of circuit breakers, such as air circuit breakers and gas-insulated circuit breakers.

- エアサーキットブレーカー（ACB）：

エアサーキットブレーカーは大気中の空気に依存してアークを消滅させるため、真空回路ブレーカーと比較して高電圧アプリケーションには効果が低下します。真空回路ブレーカーは誘電率が高く、より高い電圧をより効果的に処理できるようになります。

- ガス断熱回路ブレーカー（GCB）：

ガス断熱回路ブレーカーは、しばしばSF6ガスを使用してアークを消滅させます。効果的ですが、SF6は強力な温室効果ガスであり、ガス断熱ブレーカーには厳密な取り扱い手順が必要です。対照的に、真空回路ブレーカーは、環境への影響なしの清潔で持続可能なアプローチを使用します。

真空回路ブレーカーの将来の傾向と開発

テクノロジーが進行中の進歩により、真空回路ブレーカーはさらに効率的になり、広く使用されると予想されます。分野のいくつかの傾向と将来の発展は次のとおりです。

1。スマートグリッドとの統合： スマートグリッドの普及により、真空回路ブレーカーの設計には、高度な監視と制御機能がますます装備されています。 This enables real-time data collection and remote control, thereby improving the reliability and efficiency of the power system.

2。改善された材料： 材料科学の研究は、真空回路ブレーカーの材料をより耐久性があり効率的になるように促進しています。これらの材料は、サービスの寿命をさらに拡大し、メンテナンス要件を削減するように設計されています。

3。コンパクトデザイン： The structure of vacuum circuit breakers is becoming increasingly compact, making them suitable for applications with limited space, such as urban substations and commercial buildings.

4。障害検出の強化： Future vacuum circuit breakers may adopt advanced fault detection technology to provide faster and more accurate responses to faults. This will further reduce the risk of damage and improve the overall reliability of the power system.

結論

真空回路ブレーカーは、最新の電気システムの非常に貴重なコンポーネントであり、中型および高電圧アプリケーションで信頼性が高く効率的な保護を提供します。ユニークな真空ベースのメカニズムを使用すると、他のタイプのサーキットブレーカーと比較して、優れた誘電体強度と環境の持続可能性を提供し、断層電流を迅速に消滅させます。最小限のメンテナンス要件、長寿命、幅広いアプリケーションへの適合性により、真空回路ブレーカーは発電、産業環境、および商業ビルに人気のある選択肢になります。テクノロジーが進歩し続けるにつれて、真空回路ブレーカーの未来は、効率性、スマートグリッド統合、コンパクトな設計をさらに高めることで有望です。
